Хендай Соната. Внутренняя отделка салона

В первую очередь вывинтите видимые винты крепления элемента отделки интерьера. Если после этого элемент не снимается, значит, его удерживают скрытые скобы или фиксаторы, которые обычно расположены по периметру элемента отделки, и их отсоединение необходимо проводить с помощью широкого шлица отвертки. Для установки необходимо совместить фиксатор с отверстием и, нажав на панель отделки интерьера, четко зафиксировать ее в отверстии.

Обивка передней стойки.

Рис. 7.44. Расположение верхней обивки передней стойки

Подденьте отверткой и снимите верхнюю обивку передней стойки (рис. 7.44).

Накладка порога передней двери.

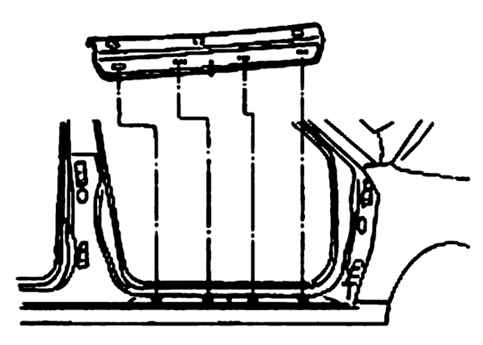

Рис. 7.45. Расположение винтов и фиксаторов крепления накладки порога передней двери

Выверните винты и снимите накладку порога передней двери (рис. 7.45).

Обивка нижней боковой части пространства для ног.

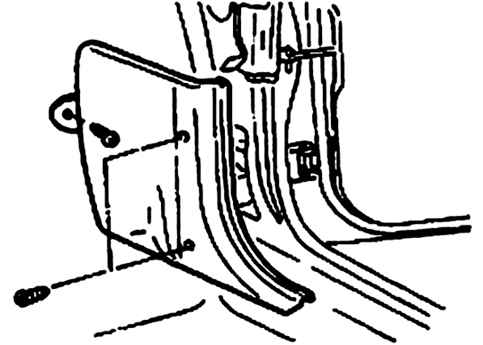

Рис. 7.46. Расположение винтов крепления обивки нижней боковой части пространства для ног

Выверните винты и снимите обивку нижней боковой части пространства для ног (рис. 7.46).

Накладка порога передней двери.

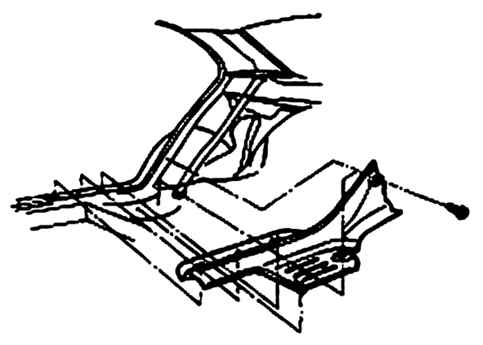

Рис. 7.47. Расположение винтов крепления накладки порога задней двери

Выверните винты и снимите накладку порога передней двери (рис. 7.47).

Обивка центральной стойки.

Рис. 7.48. Расположение скрытых фиксаторов крепления нижней обивки центральной стойки

Подденьте отверткой и снимите нижнюю обивку центральной стойки (рис. 7.48).

Выверните болт крепления верхней анкерной пластины ремня безопасности переднего сиденья.

Подденьте отверткой и снимите верхнюю обивку центральной стойки.

Снимите спинку заднего сиденья.

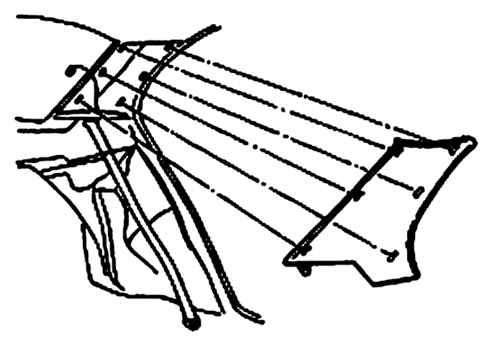

Рис. 7.49. Расположение скрытых фиксаторов крепления обивки задней стойки

Подденьте отверткой и снимите обивку задней стойки (рис. 7.49).

Обивка потолка.

Для снятия обивки потолка предварительно снимите следующие элементы:

– верхнюю обивку передних стоек (см. рис. 7.44);

– верхнюю обивку центральной стойки (см. рис. 7.48);

– обивку задней стойки (см. рис. 7.49);

– солнцезащитный козырек и его фиксатор.

Шлицевой отверткой снимите рассеиватель переднего фонаря освещения салона.

Выверните винты и снимите передний фонарь освещения салона.

Выверните винты и снимите поручни.

Шлицевой отверткой снимите рассеиватель фонаря освещения салона.

Выверните два винта и снимите фонарь освещения салона.

Рис. 7.50. Расположение фиксаторов крепления обивки потолка

Снимите заглушки, освободите фиксаторы и снимите обивку потолка (рис. 7.50).

Установка проводится в последовательности, обратной снятию.
