Хендай Соната. Распределительные валы и коромысла

Отсоедините провод от отрицательной клеммы аккумуляторной батареи.

Слейте охлаждающую жидкость.

Снимите шланг вентиляции, соединяющий воздушный фильтр и крышку головки блока цилиндров.

Снимите воздушный фильтр.

Снимите кожухи зубчатого ремня.

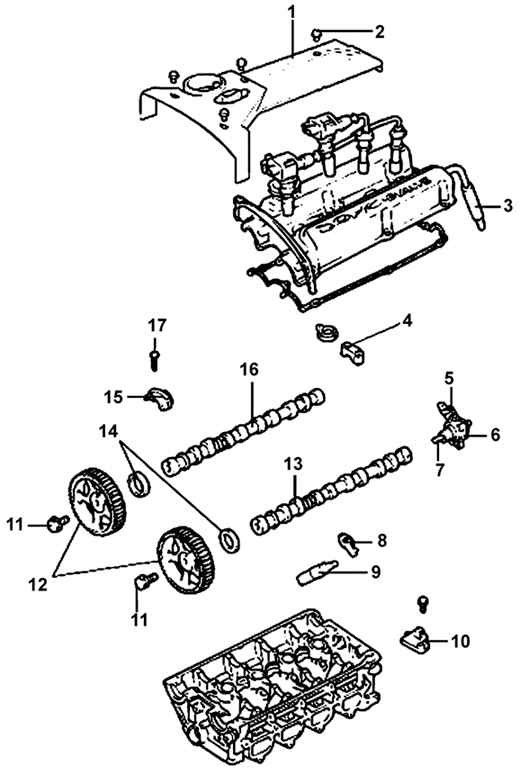

Рис. 2.29. Распределительные валы и коромысла: 1 – декоративный кожух; 2 – болт, 8–10 Н·м; 3 – шланг вентиляции; 4 – задняя крышка подшипника распределительного вала; 5 – датчик положения распределительного вала; 6 – кронштейн датчика положения распределительного вала; 7 – вал датчика положения распределительного вала; 8 – коромысло; 9 – гидравлический компенсатор зазоров клапанов; 10 – корпус подачи масла; 11 – болт, 80–100 Н·м; 12 – шкивы распределительных валов; 13 – распределительный вал выпускных клапанов; 14 – сальники распределительных валов; 15 – передняя крышка подшипника распределительного вала; 16 – распределительный вал впускных клапанов; 17 – болт, 19–21 Н·м

Снимите крышку головки блока цилиндров и датчик положения коленчатого вала (рис. 2.29).

Снимите зубчатый ремень.

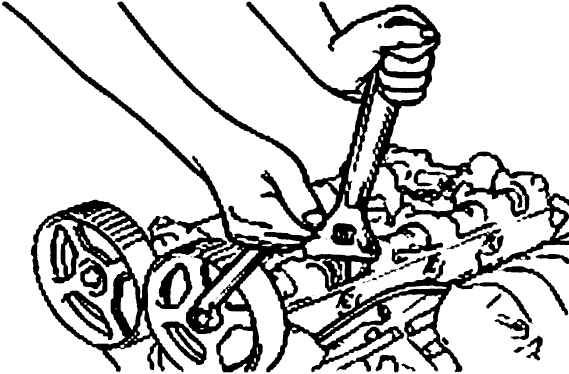

Рис. 2.17. Выворачивание болта крепления шкива распределительного вала

Удерживая от проворачивания гаечным ключом распределительный вал за лыску, выверните болт крепления и снимите шкив зубчатого ремня с распределительного вала (см. рис. 2.17).

Выверните болты и снимите крышки подшипников, распределительные валы, коромысла и компенсаторы зазоров клапанов.

ПРЕДУПРЕЖДЕНИЕ Для предотвращения изгиба распределительных валов отворачивайте болты крепления крышек подшипников в несколько приемов.

Проверьте легкость и плавность вращения ролика. Если они не вращаются плавно или имеют люфт, замените их.

Проверьте поверхность роликов. Замените их, если есть вмятины, повреждения или заклинивание.

Проверьте контактный торец коромысла.

Проверьте шейки распределительных валов на отсутствие износа. Если они сильно изношены, замените распределительный вал.

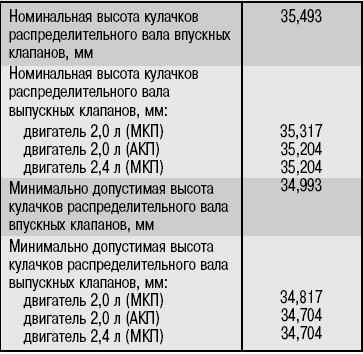

Проверьте рабочие поверхности кулачков распределительных валов на отсутствие износа. Если кулачки повреждены или сильно изношены, замените распределительный вал. Измерьте высоту каждого кулачка распределительного вала. Номинальная и минимально допустимая высота кулачков распределительных валов приведена в табл. 2.4.

Установите распределительные валы на головку блока цилиндров, не устанавливая коромысел.

ПРЕДУПРЕЖДЕНИЕ Нанесите тонкий слой чистого моторного масла на шейки и кулачки распределительных валов. Распределительный вал выпускных клапанов имеет паз на задней части для привода датчика положения распределительного вала.

Рис. 2.30. Расположение номера (1) и идентификационной метки (2) крышки подшипника распределительного вала

Установите крышки подшипников распределительных валов. Проверьте идентификационные метки, обозначающие распределительные валы впускных или выпускных клапанов (рис. 2.30).

I – распределительный вал впускных клапанов.

Е – распределительный вал выпускных клапанов.

Проверьте, чтобы распределительный вал легко поворачивался от руки. После проверки снимите крышки подшипников и распределительные валы, затем установите коромысла.

Убедитесь, что установочные штифты шкивов в торце распределительного вала направлены вверх.

Рис. 2.31. Последовательность затяжки болтов крепления крышек подшипников распределительных валов

В последовательности, показанной на рис. 2.31, в два или три этапа затяните болты крепления крышек подшипников моментом 19–21 Н·м.

ПРЕДУПРЕЖДЕНИЕ Равномерно затягивайте болты крепления крышек подшипников.

Используя специальные инструменты для установки сальника распределительного вала и направляющую (09221–21000, 09221–21100), запрессуйте сальник распределительного вала. Перед запрессовкой сальника смажьте моторным маслом его наружную поверхность. Вставьте сальник по переднему торцу распределительного вала и установите его, ударяя молотком по приспособлению до полной установки.

Установите шкив распределительного вала и закрепите его болтом моментом 80–100 Н·м.

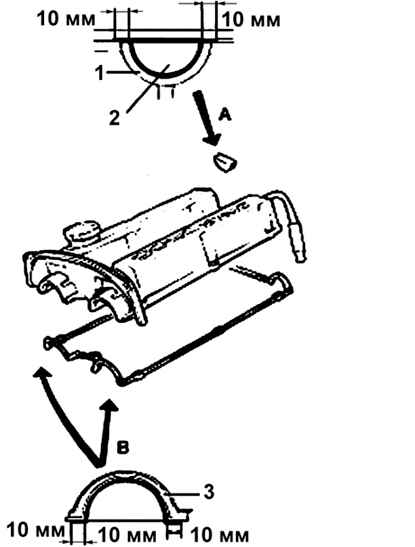

Рис. 2.32. Места нанесения герметика перед установкой крышки головки блока цилиндров: А – места нанесения герметика Threebond No.10 или аналога; В – места нанесения герметика Threebond No.1212D или аналога; 1 – головка блока цилиндров; 2 – полукруглое уплотнение; 3 – крышка головки блока цилиндров

Установите крышку головки блока цилиндров. Нанесите герметик в местах, показанных на рис. 2.32.

Момент затяжки болтов крепления крышки головки блока цилиндров – 8–10 Н·м,болтов крепления декоративной крышки – 4–5 Н·м.

ПРЕДУПРЕЖДЕНИЕ Расположите эти детали таким образом, чтобы их можно было установить повторно в те же положения.

Вверните свечи зажигания и установите катушку зажигания. Подсоедините провода, установите декоративную крышку.

ПРЕДУПРЕЖДЕНИЕ Не используйте повторно маслосъемный колпачок.

Установите штифт шкива распределительного вала впускных клапанов положения распределительного вала.

Совместите вал датчика положения распределительного вала с пазом в распределительном валу и установите кронштейн датчика.
