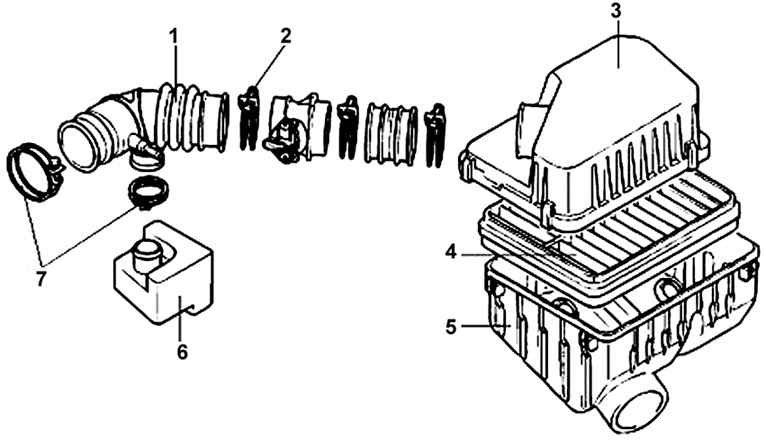

Ослабьте хомуты и снимите воздухозаборный шланг с воздушного фильтра и резонатора (рис. 2.1).
Выверните три болта крепления установочных кронштейнов корпуса воздушного фильтра.
Снимите корпус воздушного фильтра.

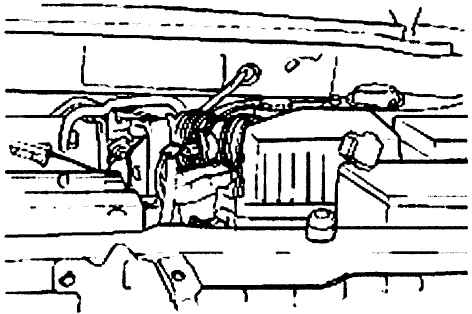

Рис. 2.2. Расположение измерителя расхода воздуха в воздухозаборном шланге
Снимите измеритель расхода воздуха с воздухозаборного шланга (рис. 2.2).
ПРЕДУПРЕЖДЕНИЕ
При отсоединении разъема от измерителя расхода воздуха тяните за разъем, а не за провод измерителя.
Проверьте корпус и крышку воздушного фильтра и фильтрующий элемент на наличие деформации, коррозии или повреждений.
Проверьте воздуховод на наличие повреждений.
Рис. 2.3. Удаление сжатым воздухом пыли с верхней части фильтрующего элемента воздушного фильтра
Проверьте фильтрующий элемент воздушного фильтра на наличие засорения или повреждений. При наличии незначительного засорения удалите пыль струей сжатого воздуха, подавая его с внутренней стороны фильтра (рис. 2.3).
Проверьте корпус воздушного фильтра на наличие засорения или повреждений.
Установка проводится в последовательности, обратной снятию.
