Хендай Гётц. Главный тормозной цилиндр

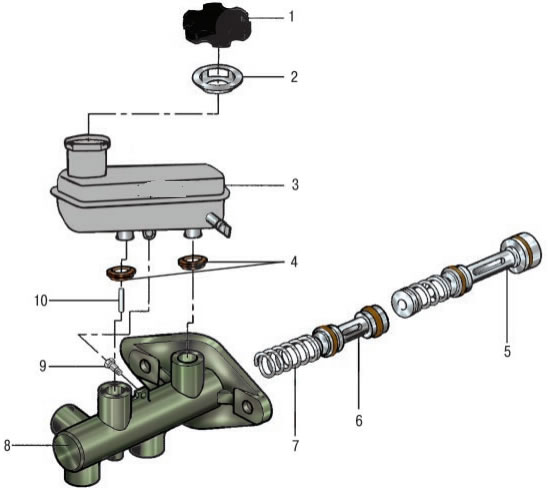

Главный тормозной цилиндр: 1 - пробка бачка гидроприводов тормозов и сцепления; 2 - фильтр; 3 - бачок гидроприводов тормозов и сцепления; 4 - уплотнительная прокладка; 5 - поршень передней полости главного тормозного цилиндра; б - поршень задней полости главного тормозного цилиндра; 7 - пружина; 8 - главный тормозной цилиндр; 9 - винт крепления бачка; 10 - цилиндрический штифт (на автомобилях, оборудованных АБС)

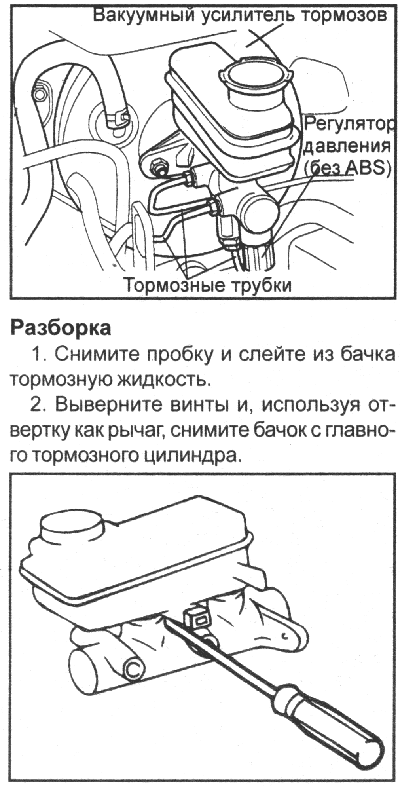

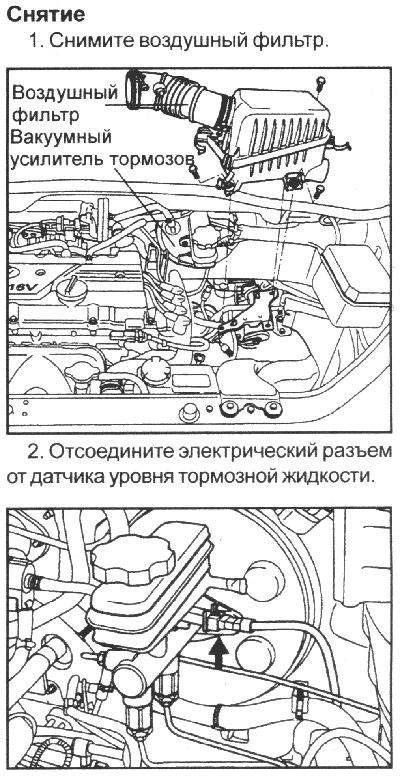

3. Отсоедините трубки тормозной системы от главного тормозного цилиндра и закройте открывшиеся отверстия подходящими пробками.

Внимание

• При снятии главного тормозного цилиндра не допускайте перегибов и повреждения тормозных трубок.

• Для исключения протекания тормозной жидкости оберните соединения шлангов ветошью или салфетками.

4. Отверните гайки и снимите главный тормозной цилиндр.

Примечание

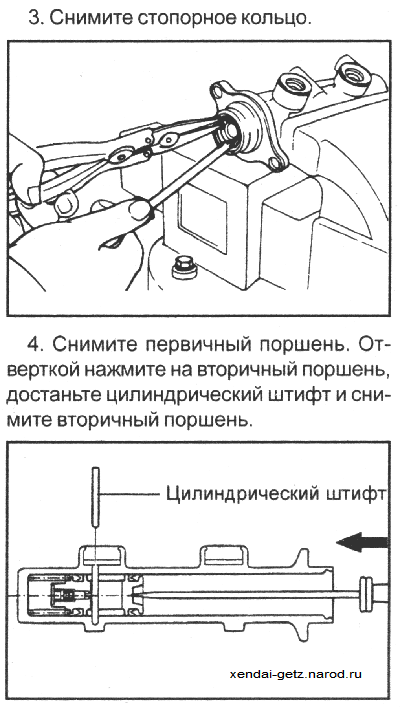

Не разбирайте первичный и вторичный поршни.

Проверка

1. Проверьте внутреннюю поверхность корпуса главного тормозного цилиндра на отсутствие ржавчины и выработки.

2. Проверьте главный тормозной цилиндр на отсутствие износа или повреждений. При необходимости очистите или замените главный тормозной цилиндр.

Примечание

1) Если повреждено отверстие корпуса главного тормозного цилиндра, замените главный тормозной цилиндр в сборе.

2) Для удаления загрязнений очистите корпус главного тормозного цилиндра изопропиловым спиртом.

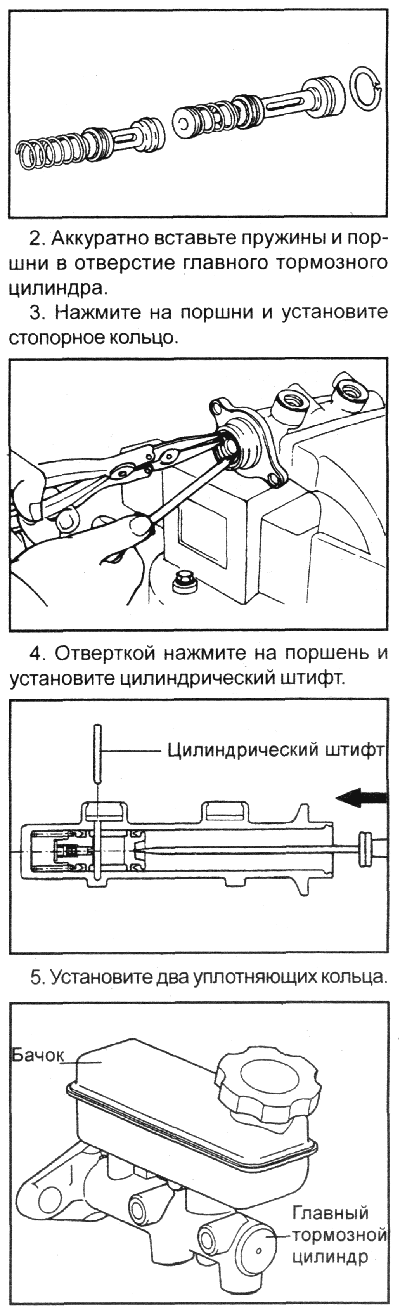

Сборка

1. Смажьте рекомендованной тормозной жидкостью внутреннюю поверхность главного тормозного цилиндра и наружные поверхности первичного и вторичного поршней.

6. С усилием вставьте бачок в уплотняющие кольца главного тормозного цилиндра.

Установка

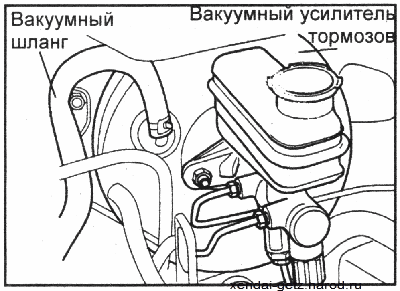

1. Установите главный тормозной цилиндр на вакуумный усилитель тормозов.

2. Подсоедините тормозные трубки к главному тормозному цилиндру.

Внимание

Проверьте тормозные трубки на отсутствие перегибов и скручивания.

3. Залейте тормозную жидкость и удалите воздух из гидравлического контура тормозной системы.
