Хендай Гётц. Вакуумный усилитель тормозов

Снятие

Внимание

•При снятии главного тормозного цилиндра не допускайте перегибов и повреждения тормозных трубок.

•Тормозная жидкость растворяет краску, пластмассу и изоляцию проводов, поэтому при случайном попадании жидкости на лакокрасочное покрытие автомобиля или его компоненты, промойте их большим количеством воды.

• Для исключения протекания тормозной жидкости оберните соединения шлангов ветошью или салфетками.

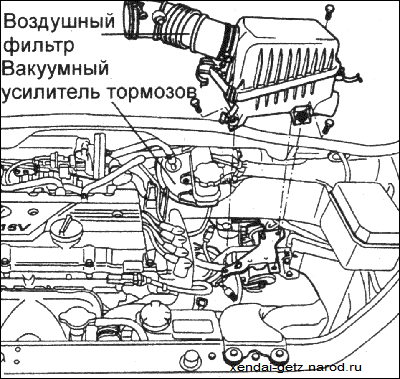

1. Снимите воздушный фильтр.

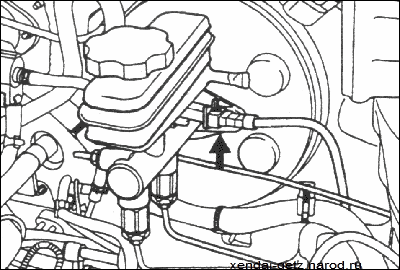

2. Отсоедините электрический разъем от датчика уровня тормозной жидкости.

3. Снимите пробку с бачка гидравлического привода тормозов и шприцем откачайте тормозную жидкость из бачка.

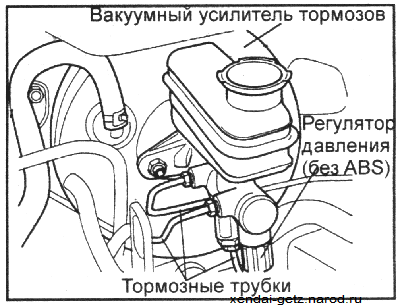

4. Отсоедините трубки тормозной системы от главного тормозного цилиндра и закройте открывшиеся отверстия подходящими пробками.

Внимание

Исключите попадание тормозной жидкости на расположенные рядом элементы и агрегаты.

5. Отверните гайки и снимите главный тормозной цилиндр.

6. Отсоедините вакуумный шланг от вакуумного усилителя тормозов.

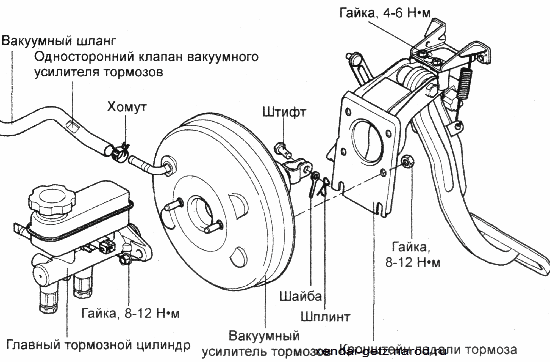

Вакуумный усилитель тормозов

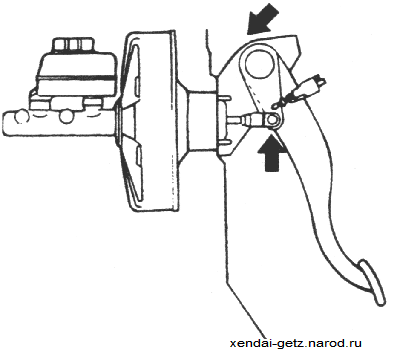

7. Отсоедините толкатель от педали тормоза.

Установка

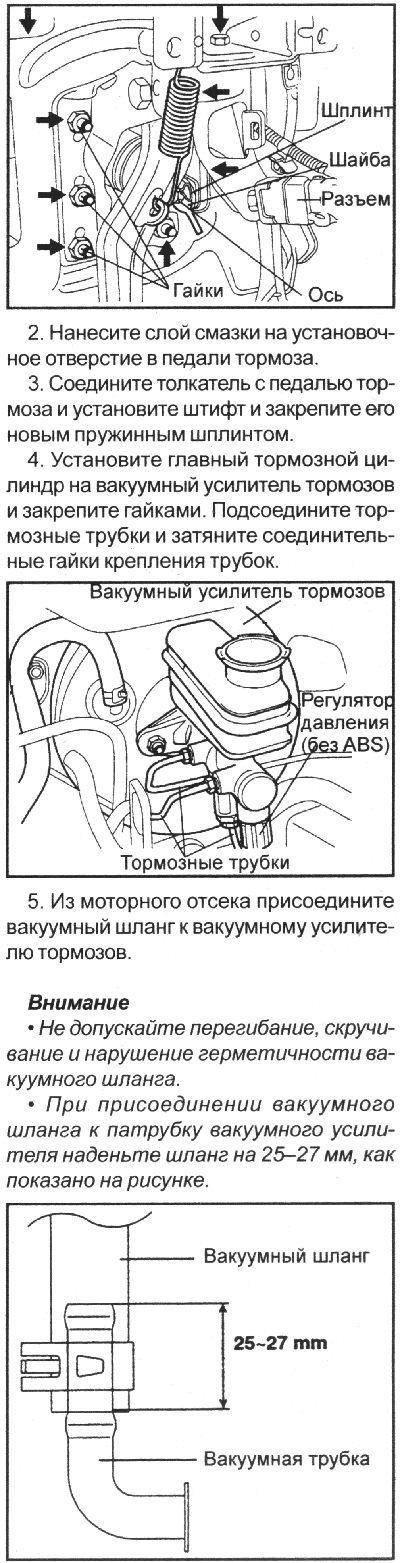

1. Установите вакуумный усилитель тормозов с новой прокладкой и закрепите гайками.

Момент затяжки: 8–12 Н*м

6. Заполните пополнительный бачок тормозной системы тормозной жидкостью. Удалите воздух из гидравлического контура тормозной системы.

7. Проверьте отсутствие утечек тормозной жидкости.

8. Проверьте и, при необходимости, отрегулируйте высоту установки педали и свободный ход педали тормоза.

9. После установки нанесите смазку на точки контакта педали тормоза и толкателя.
