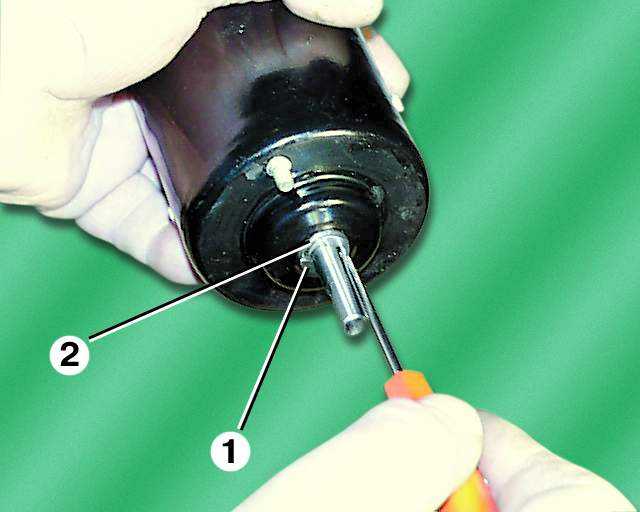

1. Снять стопорное кольцо
1 с шайбой 2 с вала якоря.

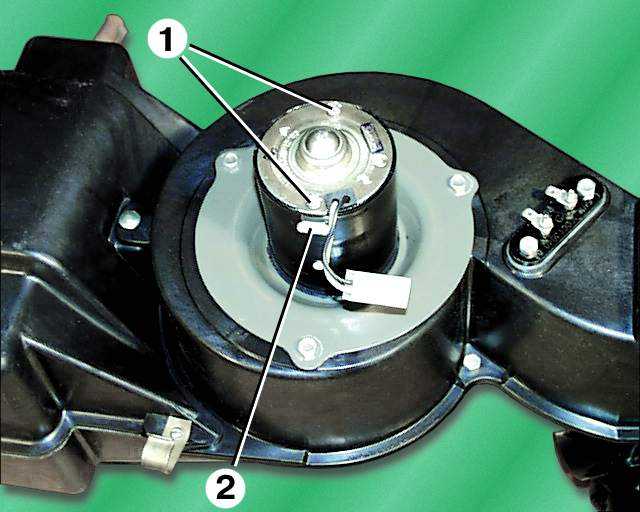

2. Открутить с противоположного конца двигателя два винта
1 и вынуть две закладные
гайки 2.

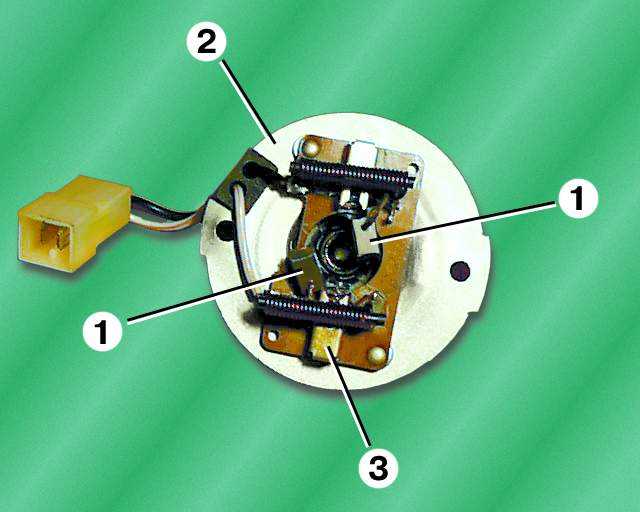

3. Нажав на якорь, вытолкнуть крышку 2 с щеткодержателем
3 из корпуса. Отпаять жгуты щеток 1, вынуть щетки, вставить новые
и припаять жгуты.

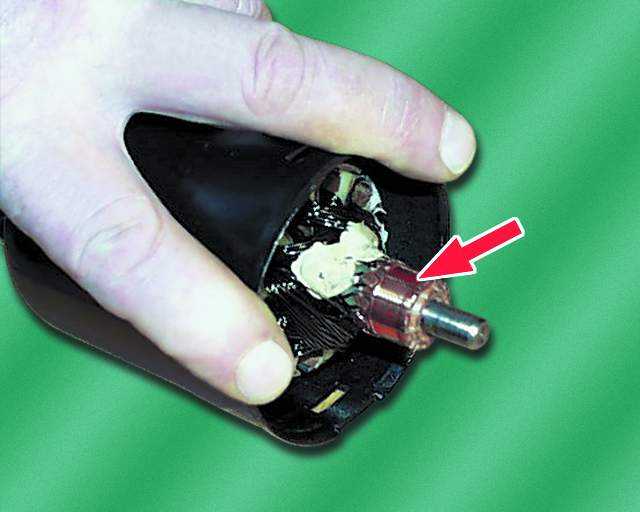

4. Удерживая двумя отвертками
щетки в щеткодержателе, выдвинуть вал так, чтобы коллектор вышел из
корпуса. Надеть щетки на коллектор и продвинуть крышку на валу до
упора.
5. Задвинуть якорь вместе с крышкой в корпус.
6. Крышку повернуть так, чтобы выступы
на ней вошли в пазы на корпусе. При этом обратить внимание на то,
что выступы и пазы имеют разные размеры.
7. Вставить закладные гайки и закрутить
два винта крепления крышки.
8. Установить шайбу и стопорное
кольцо на вал якоря.
