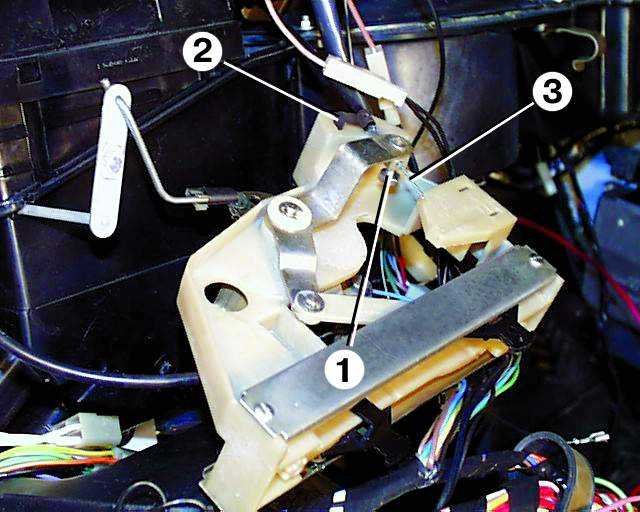

4. Снять пружинный держатель 2, ослабить болт 1 крепления
и отсоединить тягу 3 крана отопителя от рычага привода крана. Если
установлена заслонка воздухозаборника, необходимо таким же образом
отсоединить ее тягу от рычага.
|

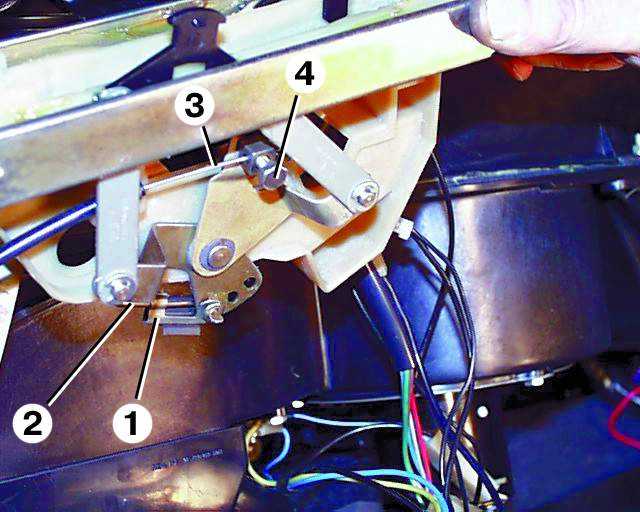

5. Снять держатель 1 с тяги, повернув его вокруг оси. Отсоединить
тягу 2 заслонки отопителя, придерживая держатель. Снять пружинный
держатель, ослабить болт 4 крепления и отсоединить тягу 3 заслонки
вентиляции от рычага.
|

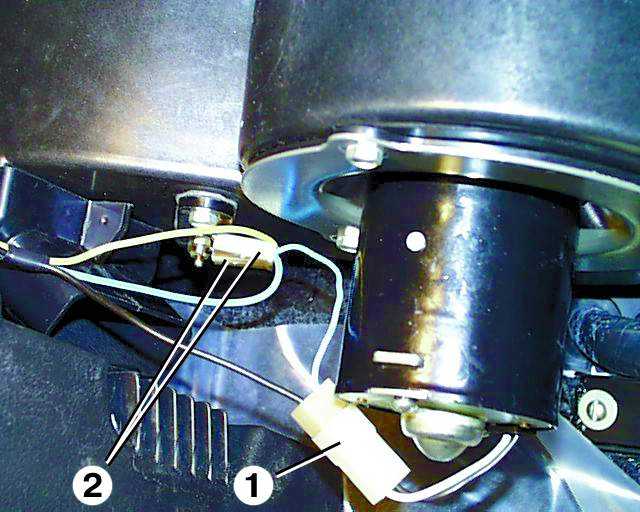

6. Отсоединить колодку 1 с проводами электродвигателя отопителя.
Отсоединить две колодки 2 от резистора.
|
|

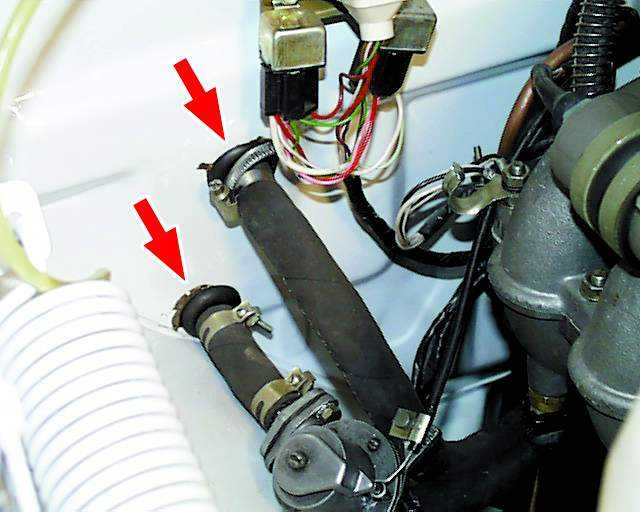

7. Ослабить хомуты и отсоединить со стороны моторного отсека
шланги слива и подачи жидкости
от крана отопителя.
|

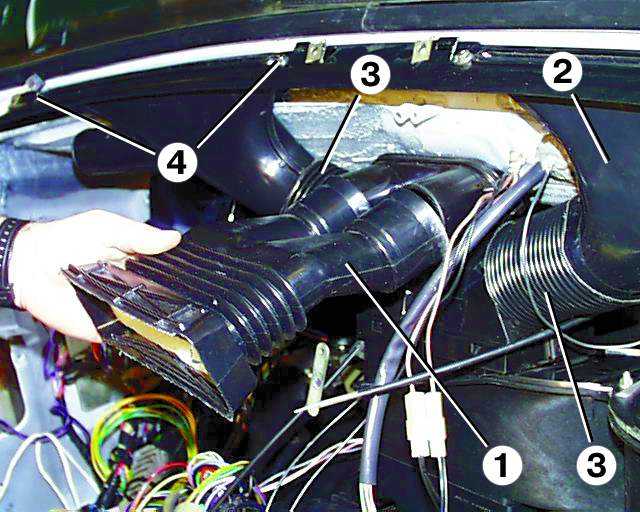

8. Снять центральный воздуходув 1 с патрубков отпопителя.
Отвернуть по два болта 4 крепления и снять оба патрубка 2 обдува
ветрового стекла вместе с гофрированными шлангами 3 с обеих сторон
отопителя.
|

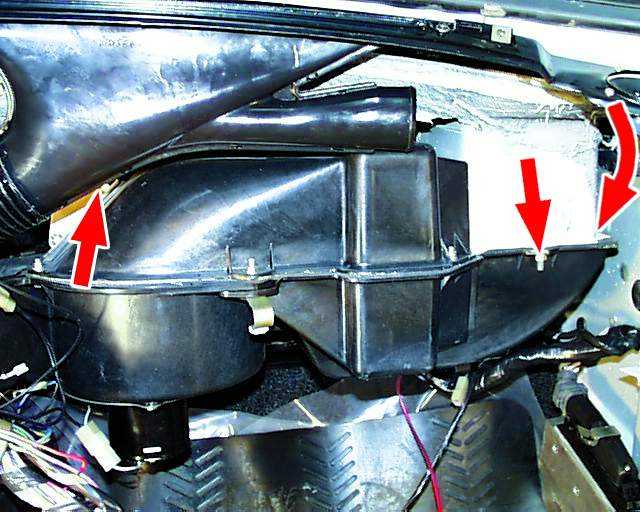

9. Отвернуть три гайки крепления
отопителя.
|
