7.4. Генератор 9422.3701 или 2502.3771
Снятие, разборка и ремонт обоих генераторов аналогичны. Устройство генератора

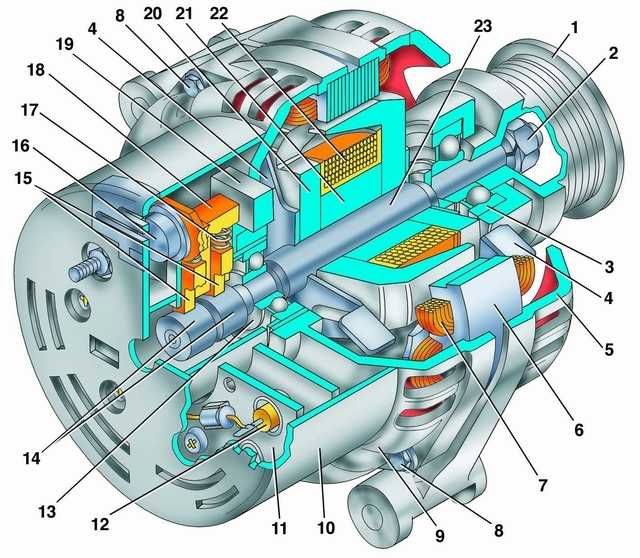

показано на рисунке.
Генератор для двигателя ЗМЗ–4062
1 – шкив;
2 – гайка;
3 – передний подшипник;
4 – крыльчатка вентилятора;
|
5 – крышка со стороны привода;
6 – статор;
7 – обмотка статора;
8 – стяжной болт;
9 – крышка со стороны контактных колец;
10 – защитный кожух;
11 – выпрямительный блок;
12 – диод;
13 – задний подшипник;
14 – контактное кольцо;
15 – щетка;
16 – интегральный регулятор напряжения;
17 – пружина щетки;
18 – щеткодержатель;
19 – конденсатор;
20 – магнитопровод ротора;
21 – втулка ротора;
22 – обмотка ротора;
23 – вал ротора
|
