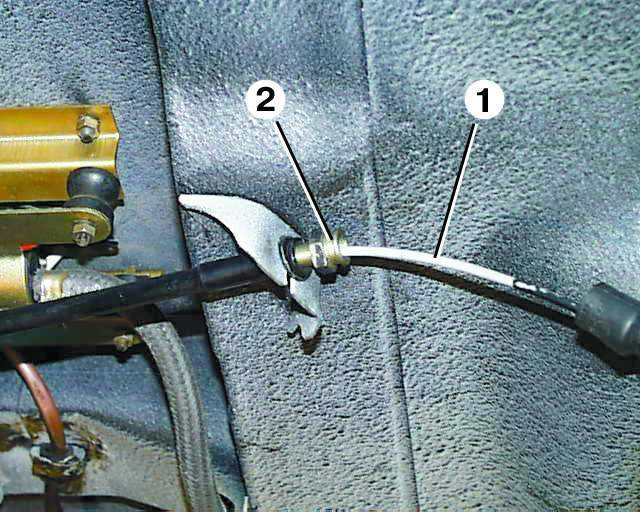

4. Проверить свободный ход приводного
рычага на каждом заднем тормозе. Для этого сдвинуть грязезащитный
чехол и с небольшим усилием (тормозные колодки при этом не должны
перемещаться) потянуть трос 1 в направлении передней части автомобиля.
Перемещение троса 1 относительно торца наконечника 2 оболочки должно
быть в пределах 6–9 мм. Если величина перемещения отличается от
указанной, необходимо отрегулировать свободный ход приводного рычага.
|

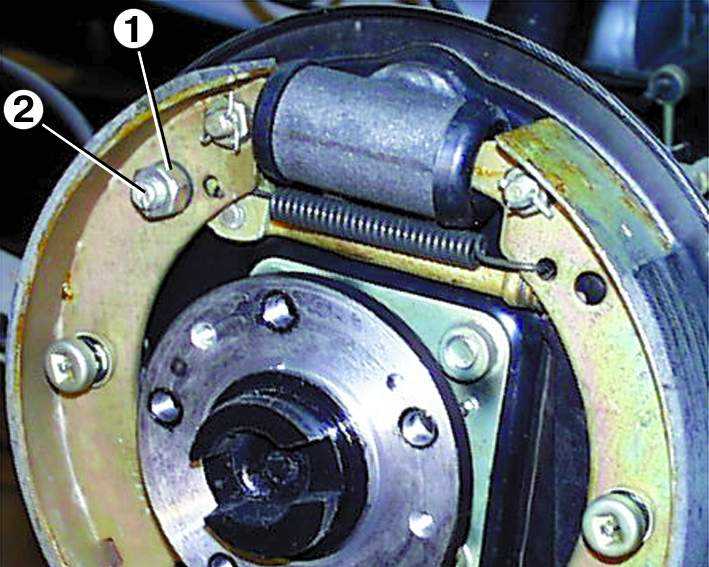

5. Для регулировки свободного хода приводного рычага ослабить
гайку 1 регулировочного эксцентрика стояночного тормоза и, поворачивая
с помощью отвертки за шлиц эксцентрик 2, добиться требуемого результата
(проверку см. пункт 4). После регулировки затянуть гайку 1, удерживая
эксцентрик от проворачивания, и установить тормозной барабан и колеса.
|
