ГA3-3307. Привод датчика-распределителя и масляного насоса

Привод датчика-распределителя и масляного насоса имеет конструкцию, которая обеспечивает срез штифта 6 (рис. 45) при заклинивании масляного насоса. Таким образом, валик датчика-распределителя зажигания также не будет вращаться, искрообразования не произойдет, и двигатель остановится.

После устранения неисправности масляного насоса необходимо установить новый штифт (диаметр 3,5 мм, длина 22 мм, материал сталь 20).

Для смены штифта необходимо снять распределитель зажигания и его привод с двигателя и, сняв пружинное кольцо о, заменить штифт 6.

Затем установить привод и датчик-распределитель в следующей последовательности.

1. Установить коленчатый вал двигателя в положение в. м. т. хода сжатия первого цилиндра (см. подраздел «Проверка и регулировка зазора между клапанами и коромыслами»).

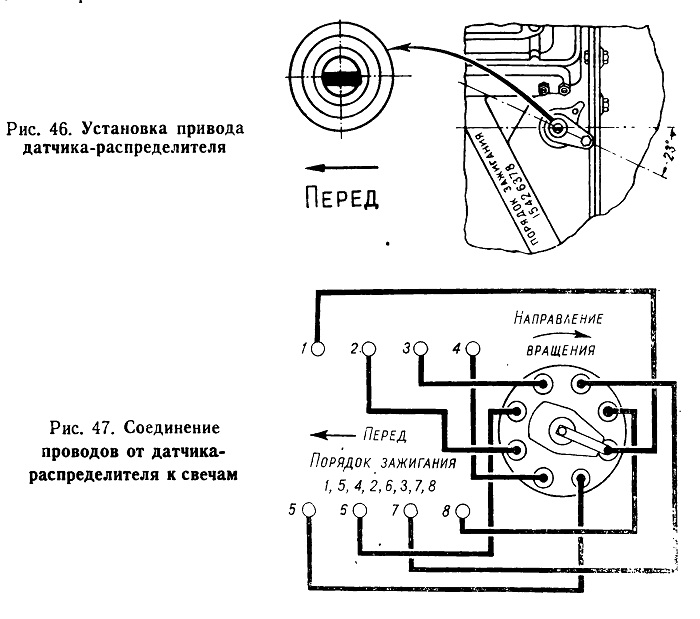

2. Вставить привод датчика-распределителя в отверстие блока так, чтобы прорезь в валике привода была направлена вдоль оси двигателя и смещена влево, считая по ходу автомобиля (рис. 46).

3. Закрепить корпус привода держателем и гайкой так, чтобы кронштейн с резьбовым отверстием, имеющийся на корпусе привода, был направлен назад (считая по ходу автомобиля) и повер-нут примерно на 23° влево от продольной оси двигателя, как указано на рис. 46.

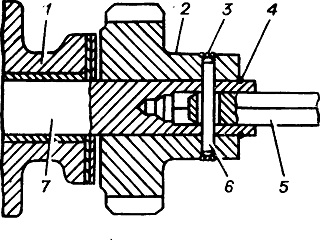

Рис. 45. Привод датчика-распределителя зажигания и масляного насоса:
1—корпус; 2—шестерня; 3 — пружинное кольцо;
4—стопорное кольцо; 5— валик привода масляного насоса; 6—штифт; 7 — валик привода датчика-распределителя зажигания

4. Снять крышку с датчика-распределителя и повернуть бегунок так, чтобы он был пластиной обращен в сторону вывода про* вода свечи первого цилиндра. (Вывод помечен цифрой 1 на крышке).

5. В этом положении валика вставить датчик-распределитель в отверстие привода.

6. Установить стрелку-указатель в прорезь установочной пластины датчика-распределителя. Повернуть корпус датчика-распределителя до совпадения указателя с серединой шкалы и закрепить винтом.

7. Присоединить к датчику-распределителю провод низкого напряжения от коммутатора.

8. Установить крышку и подсоединить провода высокого напряжения от свечей в порядке 1—5—4—2—6—3—7—8, как указано на рис. 47, и от катушки зажигания.

9. Присоединить трубку вакуумного редуктора.

ГA3-3307.Транзисторный коммутатор установлен на правом усилителе боковины под капотом.

Транзисторный коммутатор — электронный блок, предназначенный для прерывания тока в первичной цепи катушки зажигания по сигналу с датчика-распределителя.
