ГA3-3307. ПРЕДОХРАНИТЕЛИ



В центре панели приборов расположены два блока плавких предохранителей ПР 121 (рис. 48).





Предохранитель цепи управления подогревателем на 20 ампер установлен в корпусе пульта управления подогревателем.

На стеклоочистителе имеется дополнительно термобиметаллический предохранитель вибрационного типа.

Под капотом на щитке передка справа установлен блок из двух плавких предохранителей на 30 А и 60 А.

Предохранитель на 60 А — защищает все цепи автомобиля кроме цепи стартера. Предохранитель на 30 А — резервный.

Примечание. В случае отсутствия плавких вставок допускается замена нх медной проволокой: диам 0,18—6А, диам 0,23 — 8А, диам 0,34 — 16А, диам 0,5 — 30А

диам 0,8 — 60А.

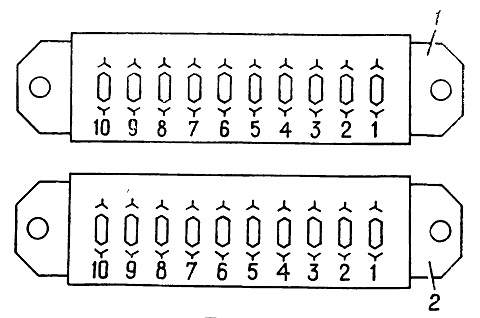

Рис. 48. Предохранители:
1—верхний блок; 2—нижний блок







Предохранители верхнего блока



Номер

предо­

храни­

теля

Допус­тимый ток, А

Защищаемые цепи

1

16

Резервный

2

8

Подкапотных фонарей, плафона

3

8

Освещения приборов, подсветки выклю­чателей

4

8

Заднего противотуманного фонаря

5

8

Правого переднего фонаря, левого задне­го габаритного света, сигнализатора га* баритных огней.

6

8

Левого переднего фонаря, правого задне­го габаритного света

7

8

Ближнего света левой фары

к

8

Ближнего света правой фары

9

KJ

16

Дальнего света левой фары, сигнализа­тора дальнего света

10



16

Дальнего света правой фары











Предохранители нижнего блока



Номер

предо­

храни­

теля

Допус­тимый ток, А

Защищаемые цепи

1

16

Резервный

2

8

Аварийной сигнализации

3

8

Указателей поворотов

4

8

Резервный

5

8

Звукового сигнала, розетки переносной





лампы

6

8

Сигнала торможения

7

8

Резервный

8

8

Стеклоочистителя, стеклоомывателя

9

16

Фонаря заднего хода, газового оборудо­





вания .

10

16

Отопителя, приборов, сигнализаторов
