ГАЗ-52-04. ОРГАНЫ УПРАВЛЕНИЯ И ПРИБОРЫ

Расположение органов управления и контрольных приборов автомобиля показано на рис. 1 и 2.

Слева на рулевой колонке расположен переключатель 9 указателей поворота. Перемещением рукоятки переключателя вниз указывается левый поворот, при этом загорается мигающий свет в подфарнике и заднем фонаре с левой стороны автомобиля. Правый поворот указывается перемещением рукоятки вверх, при этом мигающий свет загорается с правой стороны автомобиля.

При включении указателей поворота загорается мигающая контрольная лампа 7 (рис. 2) на щитке приборов. Отсутствие мигающего света контрольной лампы свидетельствует о ее неисправности или перегорании нити накала ламп переднего или заднего указателей поворота.

Выключение указателей поворота осуществляется автоматически при выходе автомобиля из поворота.

Ножной переключатель света 3 (см. рис. 1) расположен на полу кабины с левой стороны. Нажатием на кнопку переключателя можно в третьем положении центрального переключателя света переходить с дальнего света на ближний и наоборот.

Слева на щитке передка расположен насос 4 обмыва ветрового стекла. Для очистки загрязненного стекла необходимо нажимать на крышку насоса при включенном стеклоочистителе.

Слева под панелью приборов на кронштейне находятся рукоятка 6 управления жалюзи радиатора и рукоятка 5 привода замка капота.

Для прикрытия жалюзи и открытия капота рукоятки нужно перемещать на себя.

Педаль 10 служит для включения стартера.

Рулевое колесо 7 с кнопкой сигнала 8, педали тормоза / и сцепления 2, педаль 12 дроссельной заслонки, рычаг 13 переключения передач размещены в соответствии с общепринятым положением.

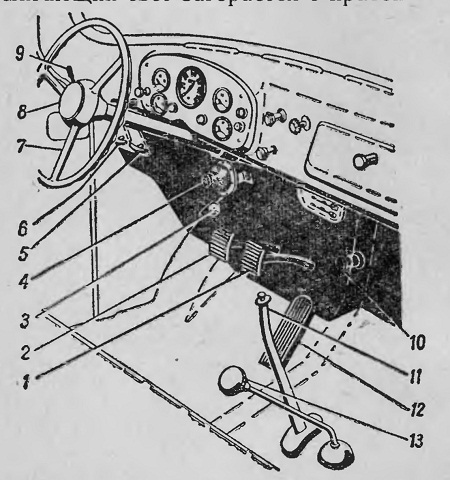

Рис. 1. Расположение органов управления автомобилем:
I—педаль тормоза; 2—педаль сцепления; 3—ножной переключатель света; 4—насос обмыва ветрового стекла; 5—рукоятка привода замка капота; 6—рукоятка управления жалюзи радиатора; 7—рулевое колесо; 8— кнопка сигнала; 9—переключатель указателей поворота; 10— педаль включения стартера;
II—рычаг стояночного тормоза; 12 — педаль управления дроссельной заслонкой; 13—рычаг переключения передач

Рис. 2. Панель приборов:
1—центральный переключатель света; 2—указатель температуры охлаждающе» жидкости во впускной трубе; 3—указатель уровня бензина; 4—контрольная лампа дальнего света фар; 5—спидометр; 6—амперметр; 7—контрольная лампа указателей поворота; 8—выключатель стеклоочистителя; 9—выключатель отопителя 10—вещевой ящик; 11—рукоятка внутреннего люка; 12—рукоятка воздухопритока; 13—ручка ручного газа; 14—выключатель зажигания; 15—указатель давления масла; 16—кнопочный предохранитель; 17—контрольная лампа аварийного давления масла; 18—контрольная лампа температуры жидкости в радиаторе; 19— ручка воздушной заслонки; 20—выключатель плафона
