ОСВЕЩЕНИЕ И
СВЕТОВАЯ СИГНАЛИЗАЦИЯ АВТОМОБИЛЯ
ГАЗ-53-12
Неисправности системы освещения
автомобиля ГАЗ-53-12
Возможные неисправности системы освещения,
их причины и способы устранения приведены в табл. 23.
|
Таблица 23
Не горят отдельные лампы
Перегорание нити накала Нарушение контакта
в патроне лампы
Нарушение контакта в соединительных колодках
Неисправности выключателя или переключателя
|
Перегоревшие лампы заменить
Зачистить окислившийся контакт, подогнуть пружинный контакт
патрона
Проверить надежность соединения в колодках
С помощью контрольной лампы проверить исправность и при
необходимости заменить
|
Не включаются сигналы торможения
Отсоединились провода от выключателя
Не работает выключатель
|
Присоединить провода
Проверить контрольной лампой
|
Частое перегорание нитей накала ламп
Завышенная регулировка напряжения
|
Проверить регулятор напряжения, как
указано в разд. ’’Регулятор напряжения” |
Не работает контрольная лампа указателей
поворота
В одном из фонарей указателей поворота
перегорела лампа
В фонарях указателей поворота установлены лампы А-12-21 (21 Вт)
|
Заменить лампу
Заменить указа иные лампы на лампы А-12-21-3 (25 Вт)
|
Не работают указатели поворота (в режиме
аварийной сигнализации все 4 фонаря работают)
Сгорел плавкий предохранитель на 6 А в
цепи указателей поворота
Плохо присоединена штекерная колодка на выключателе аварийной
сигнализации или реле-прерывателе РС950-П
Неисправный выключатель аварийной сигнализации
|
Осмотреть монтаж проводов, устранить
поврежденные и заменить предохранитель
Проверить надежность присоединения штекерных колодок и проводов.
При необходимости подсоединить провода
Отсоединить штекерную шестигнездную колодку от реле РС950-П и с
помощью контрольной лампы проверить наличие напряжения на выводе
(рис. 217). Контрольная лампа должна гореть в обоих положениях
выключателя (при включенном зажигании и исправных
предохранителях). Если контрольная лампа не горит, то заменить
выключатель аварийной сигнализации
|
Указатели поворота горят без мигания
Спекание контактов реле-прерывателя
указателей поворота (РС950-П)
|
Снять реле-прерыватель, разомкнуть
контакты, зачистить их и отрегулировать зазор |

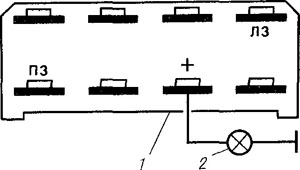

Рис. 217. Схема проверки наличия напряжения в
колодке реле указателей поворота:
1 — колодка жгута проводов; 2 — контрольная лампа
