Реле-прерыватель указателей поворота и аварийной световой сигнализации РС950-П



 Для создания мигающего режима указателей поворота применяется контактно- транзисторное реле РС950-П. Схема этого реле показана на рис. 211. Расположение деталей реле дано на рис. 212. Реле имеет электронную схему, обеспечивающую режим работы с частотой (90±30) миганий в 1 мин, и исполнительное реле 1, которое управляет цепью питания сигнальных ламп.

Исправность реле проверяйте по схеме, показанной на рис. 213. Если при этом сигнальные лампы или контрольная лампа не горят или горят постоянно, то вскройте реле и осмотрите контакты (рис. 214) исполнительного реле. Если контакты спеклись, то рассоедините их и зачистите, затем отрегулируйте зазоры. Зазор Б при
разомкнутых контактах должен быть 0,8 мм. Зазор А в начале размыкания контактов должен быть 0,15 мм. Зазоры регулируются подгибкой ограничителя хода якоря.

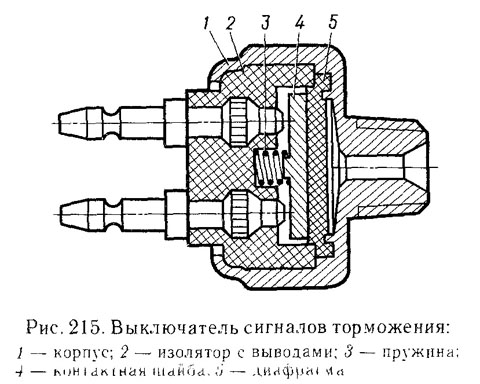

Выключатель сигналов торможения. Для включения сигналов торможения в каждом тормозном контуре установлены выключатели ВКД2-Б (рис. 215). При нажатии на педаль тормозов повышается давление жидкости в каждом тормозном контуре. Это давление воздействует на резиновую диафрагму 5, которая через контактную шайбу 4 сжимает пружину 3. При
повышении давления в системе тормозов контактная шайба соединяет контакты, и питание поступает к лампам сигнала торможения задних фонарей.

Исправность выключателей можно проверить с помощью контрольной лампы. Неисправный выключатель подлежит замене.









Рис. 211. Электрическая схема указателей поворота и аварийной сигнализации:









Рис. 212. Расположение деталей реле-прерывателя указателей поворота и аварийной сигнализации







Рис. 213. Электрическая схема проверки реле указателей поворота:
1 - реле; 2 — переключатель; 3 , 4— лампы; 5 — аккумуляторная батарея









Рис. 214. Регулировка зазоров в реле указателей поворота:
А — зазор 0,15 мм между сердечником и якорем; Б — зазор 0,8 мм между контактами
