ДВИГАТЕЛЬ АВТОМОБИЛЯ ГАЗ-53-12

На автомобиле ГАЗ-53-12 устанавливается двигатель ЗМЗ-511.10 Заволжского моторного завода. Двигатель V-образный, восьмицилиндровый, карбюраторный, четырехтактный. Рабочий объем цилиндров 4,25 л при диаметре цилиндров 92 мм и ходе поршня 80 мм.

Разрезы двигателя (продольный и поперечный) показаны на рис. 6 и 7, а скоростная характеристика—на рис. 8.

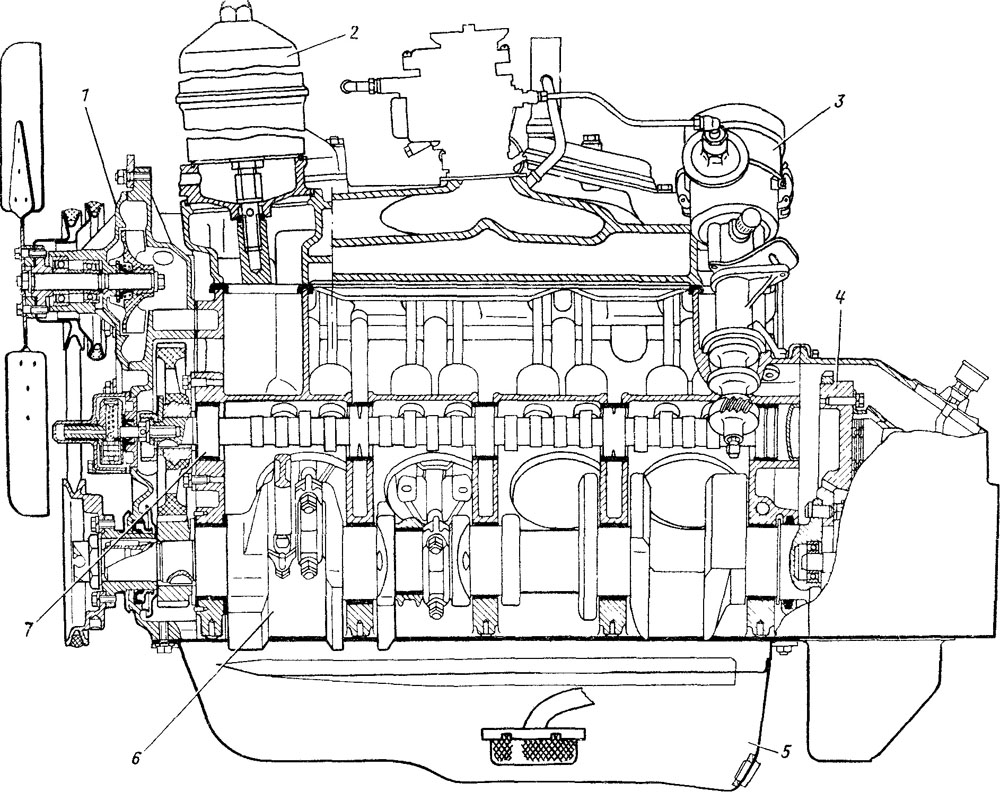

Рис. 6. продольный разрез двигателя 1 — водяной насос; 2 — масляный фильтр; 3 -- прерыватель-распределитель; 4 — сцепление; 5 — поддон; 6 — коленчатый вал; 7 — распределительный вал

Рис. 7. Поперечный разрез двигателя:
1 — свеча; 2 — клапан; 3 — коромысло; 4 — карбюратор; 5 — поршень

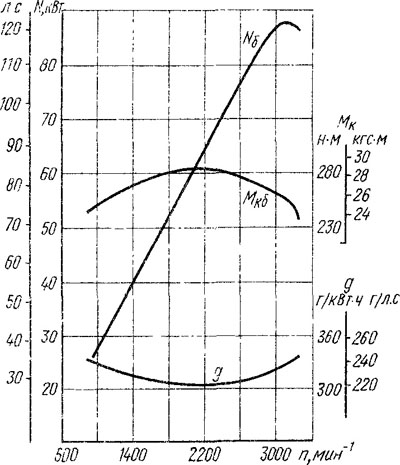

Рис. 8. Скоростная характеристика двигателя
