Ford Focus RS (2011 year). Manual - part 78

Item 2

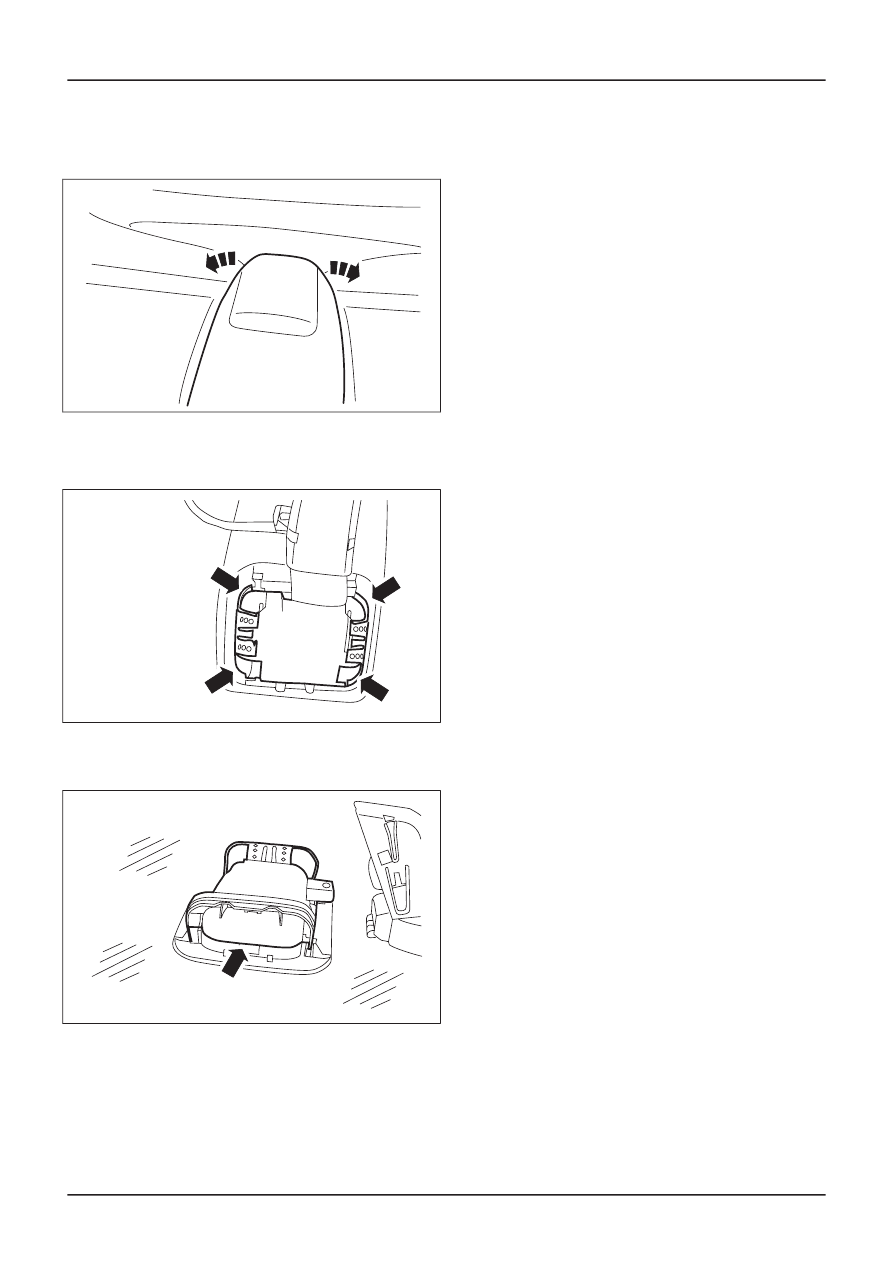

Lower mirror bracket cover

1. Unclip the lower mirror bracket cover.

E42900

Item 4

Rain sensor

1. Release the catches.

E42901

2. Unclip the rain sensor (right-hand side

shown).

E42902

G295576en

501-16-

74

Wipers and Washers

501-16-

74

REMOVAL AND INSTALLATION

Headlamp Washer Jet(32 678 0)

1. Remove the headlamp assembly.

2. Remove the components in the order

indicated in the following illustration(s) and
table(s).

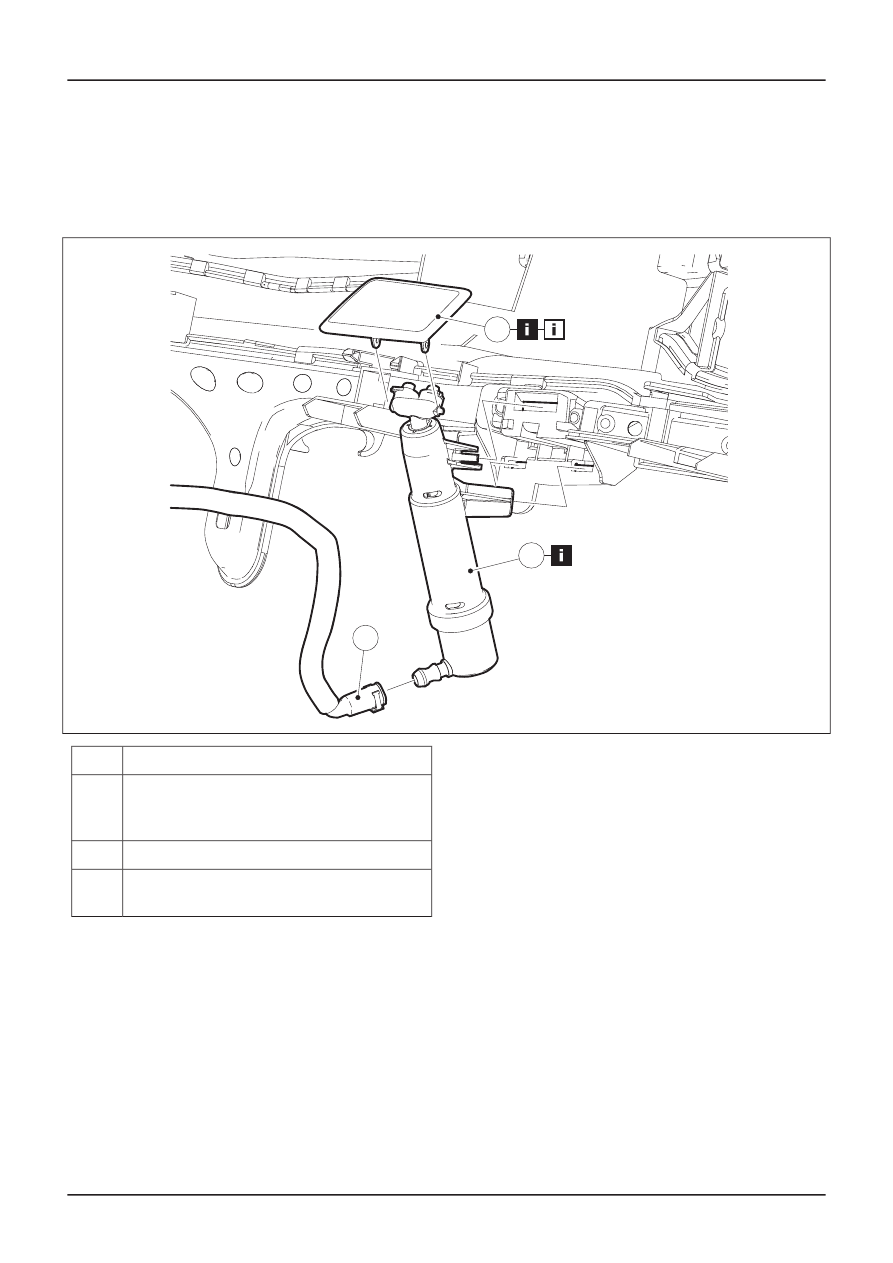

E44208

3

1

2

Description

Item

Cover, headlamp washer system nozzle

See Removal Detail

See Installation Detail

1

Headlamp washer jet pressure hose

2

Headlamp washer jet

3

3. To install, reverse the removal procedure.

Removal Details

Item 1

Cover, headlamp washer system nozzle

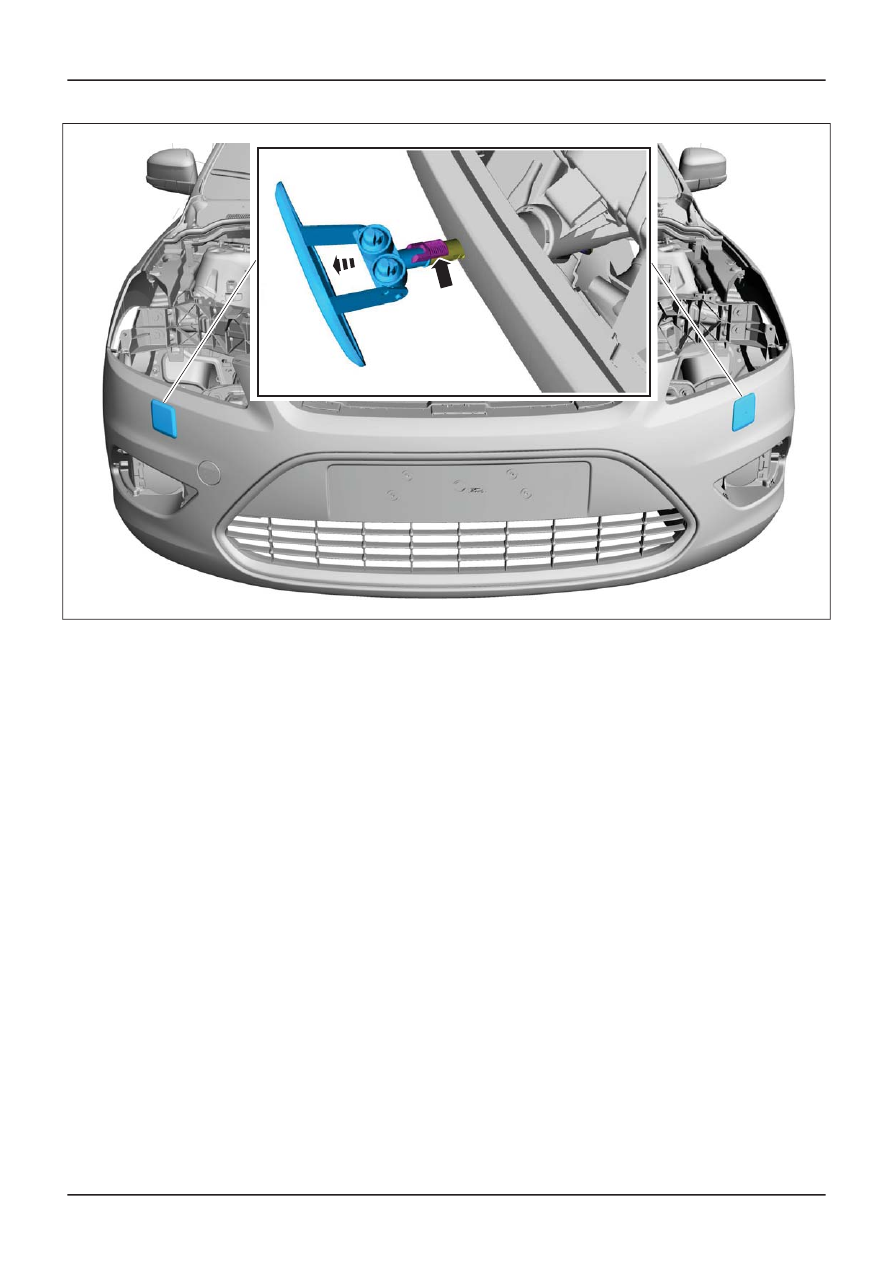

1. Pull out and hold the headlamp washer jet

telescopic rod.

G421033en

501-16-

75

Wipers and Washers

501-16-

75

REMOVAL AND INSTALLATION

See Removal Detail

E100231

Item 3

Headlamp washer jet

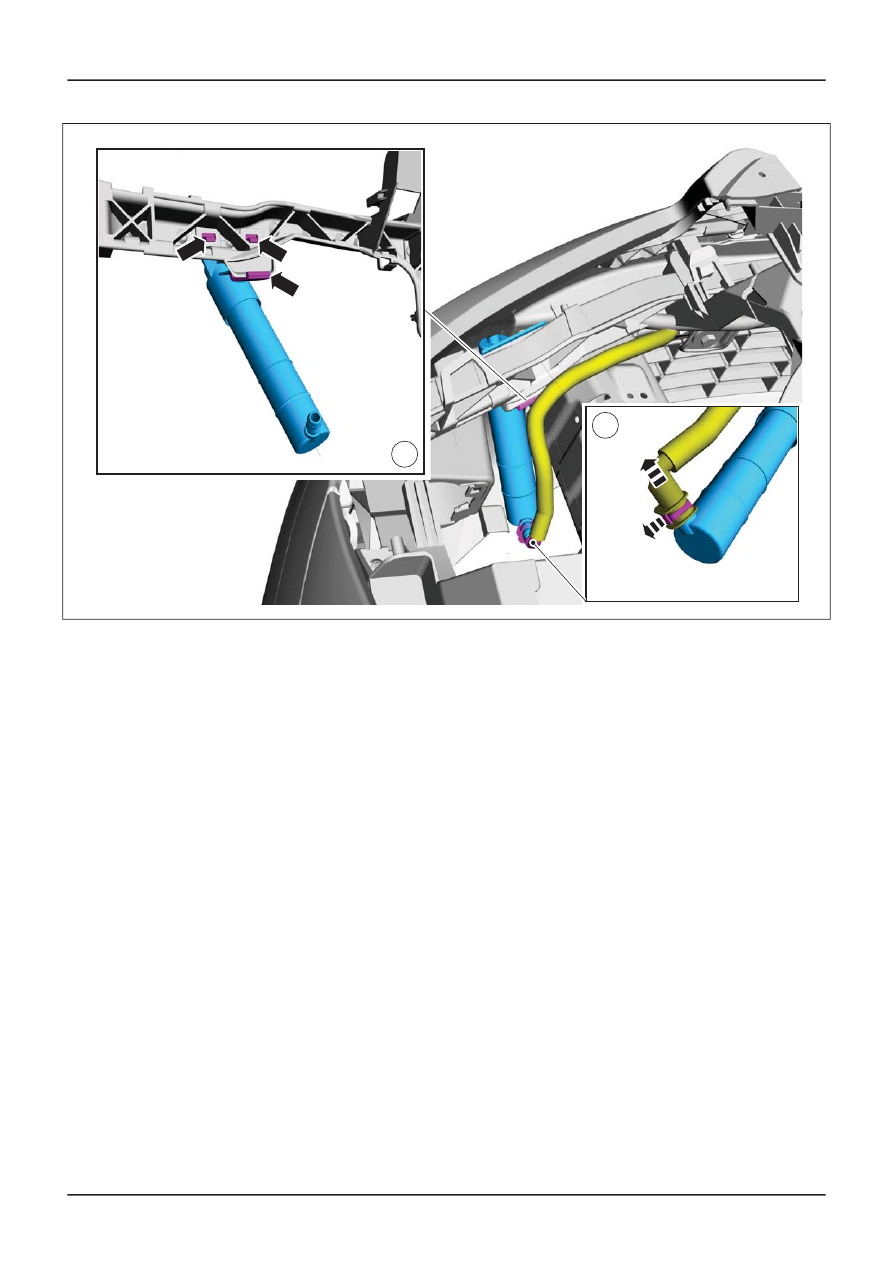

1. Disconnect the high-pressure hose from the

headlamp washer jet.

2. Unclip the headlamp washer jet from behind.

G421033en

501-16-

76

Wipers and Washers

501-16-

76

REMOVAL AND INSTALLATION

E112632

1

2

Installation Details

Item 1

Cover, headlamp washer system nozzle

1. Push the headlamp washer jet cover together

with the telescopic rod to the stop on the
bumper cover.

G421033en

501-16-

77

Wipers and Washers

501-16-

77

REMOVAL AND INSTALLATION

Headlamp Washer Pump

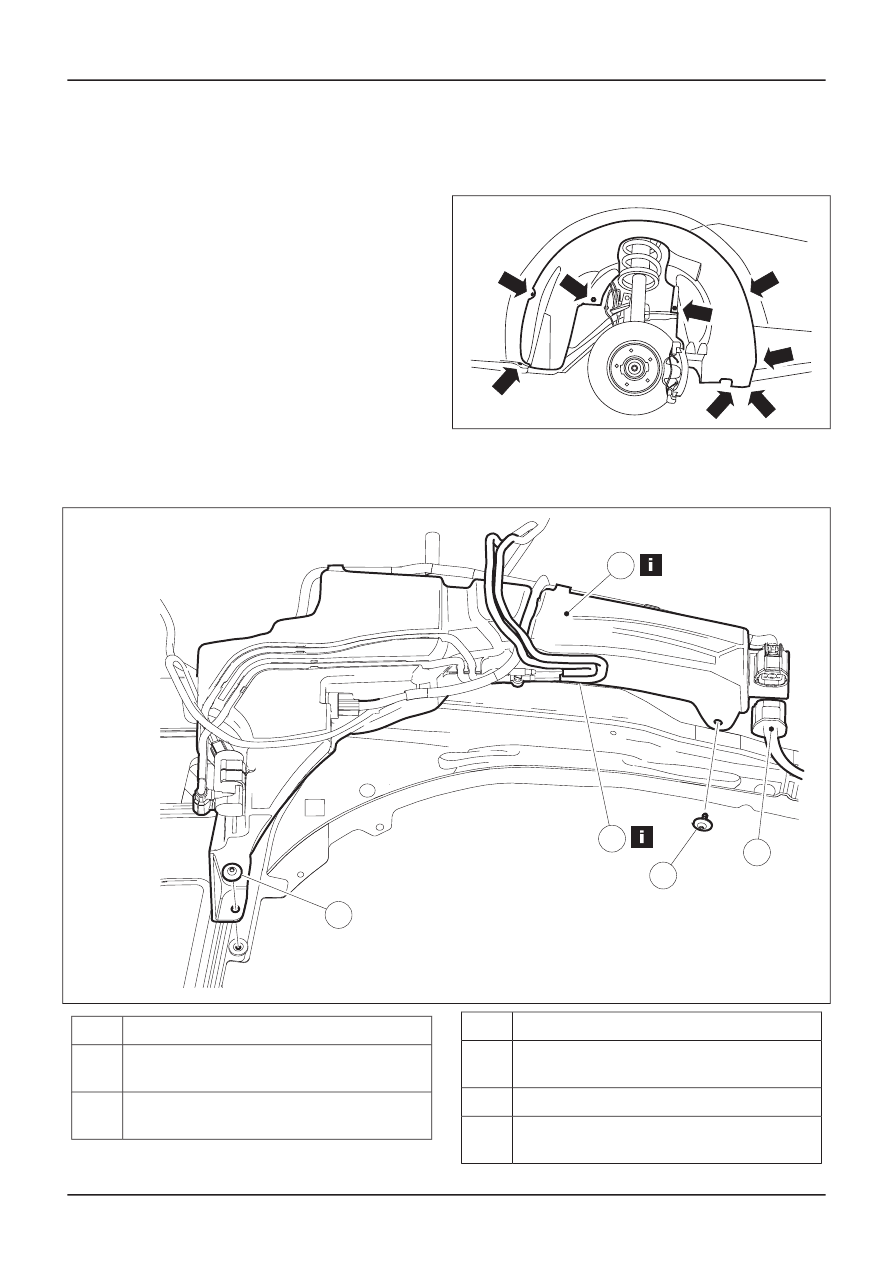

1. Empty the windshield washer reservoir.

2. Detach the right-hand front wheel.

For additional information,

refer to: Wheel

and Tire

(204-04 Wheels and Tires, Removal

and Installation).

3. Remove the right-hand wheel arch trim panel.

VFE0037199

4. Remove the components in the order

indicated in the following illustration(s) and
table(s).

E51870

5

3

1

2

4

Description

Item

Windshield washer upper reservoir lower
retaining bolt

1

Windshield washer upper reservoir upper
retaining bolt

2

Description

Item

Windshield washer pump hoses.

See Removal Detail

3

Front windscreen washer pump connector

4

Windshield washer upper reservoir

See Removal Detail

5

G413306en

501-16-

78

Wipers and Washers

501-16-

78

REMOVAL AND INSTALLATION

E44347

7

6

8

Description

Item

Headlamp washer pump connector

6

Headlamp washer pump hose –

7

Headlamp washer pump –

See Installation Detail

8

5. To install, reverse the removal procedure.

Removal Details

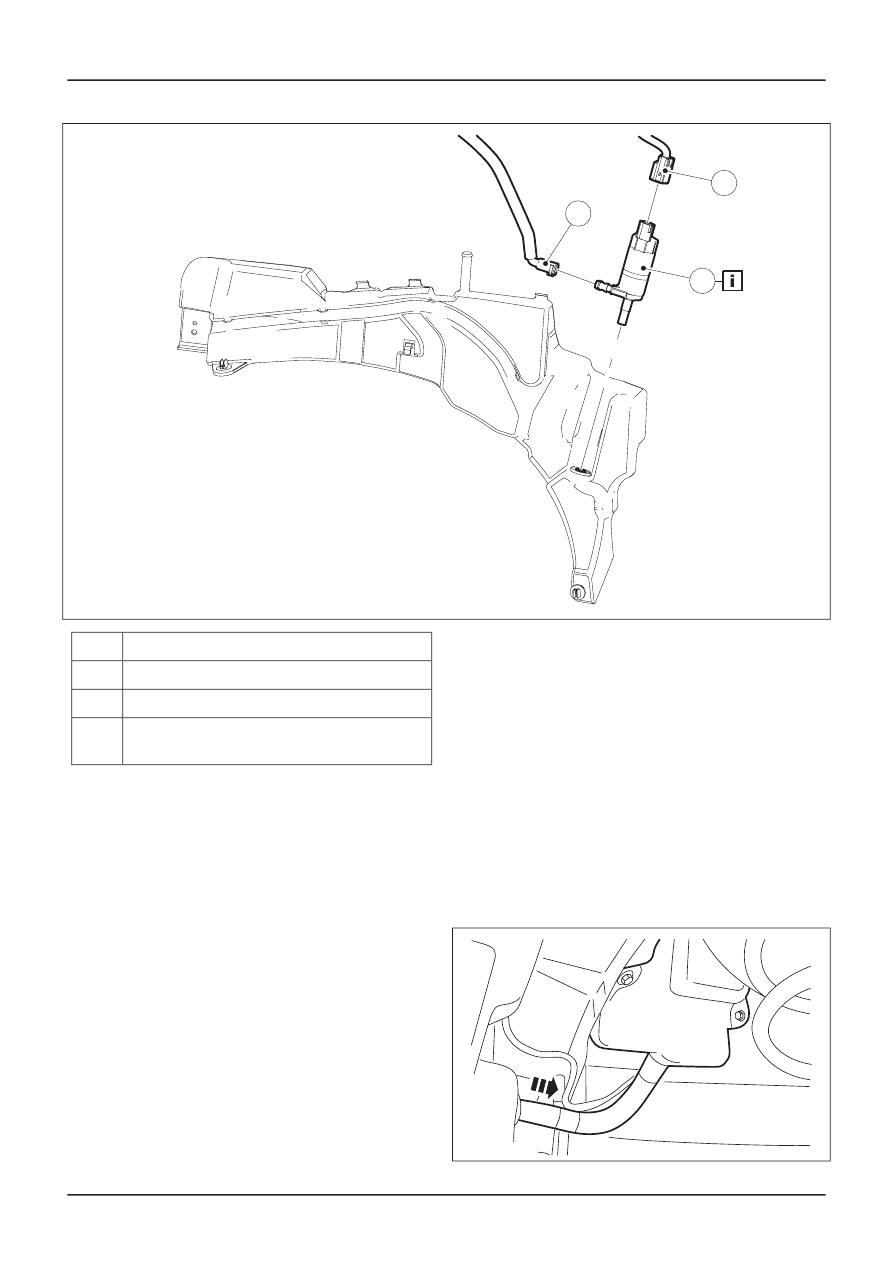

Item 3

Windshield washer pump hoses.

1. Unclip the reservoir hoses.

Item 5

Windshield washer upper reservoir

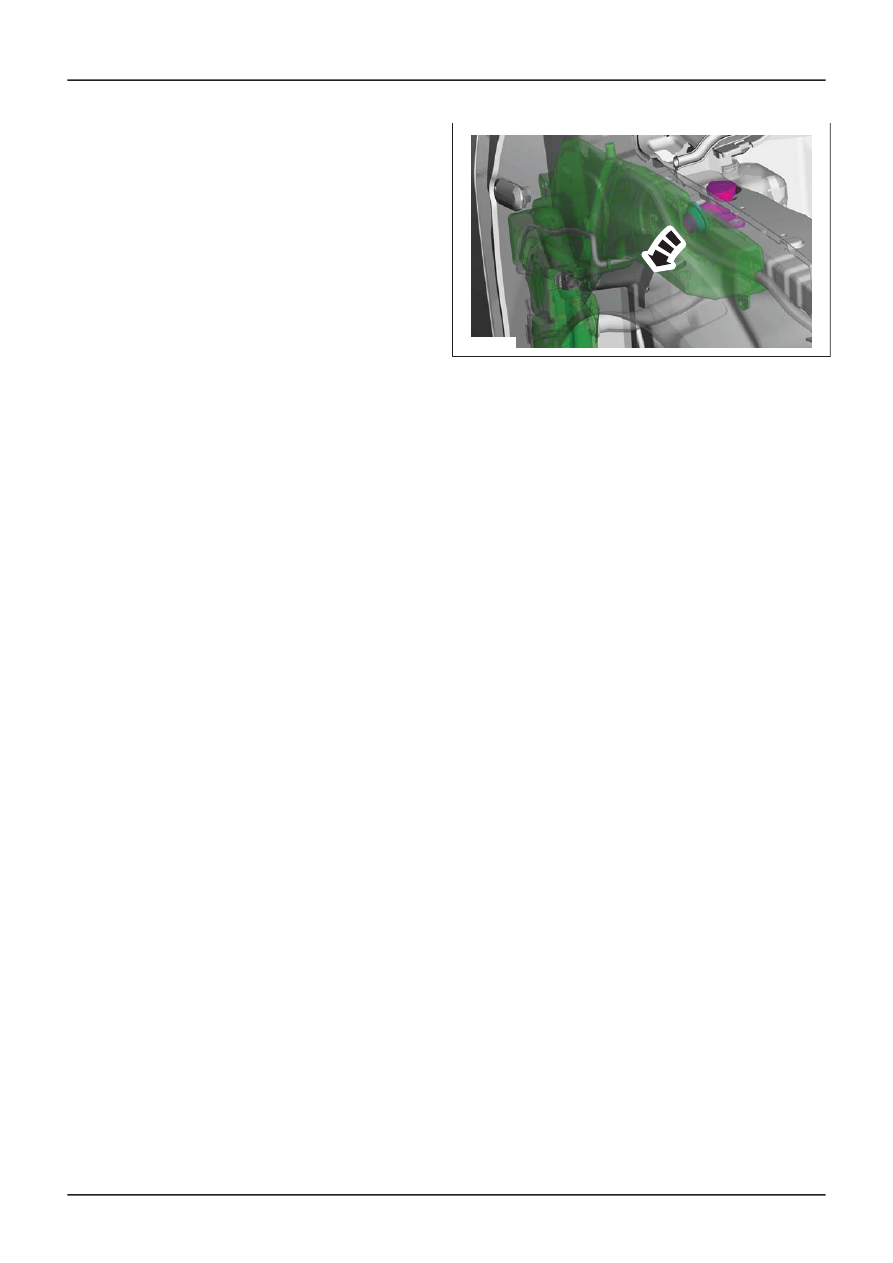

1. Pull the connecting piece of the lower

reservoir from the upper reservoir.

E44197

G413306en

501-16-

79

Wipers and Washers

501-16-

79

REMOVAL AND INSTALLATION

2. Pull the reservoir from the filler neck.

E51867

Installation Details

Item 8

Headlamp washer pump –

1. Coat the pump rubber seal on the headlamp

washer with soap solution prior to
installation.

G413306en

501-16-

80

Wipers and Washers

501-16-

80

REMOVAL AND INSTALLATION
