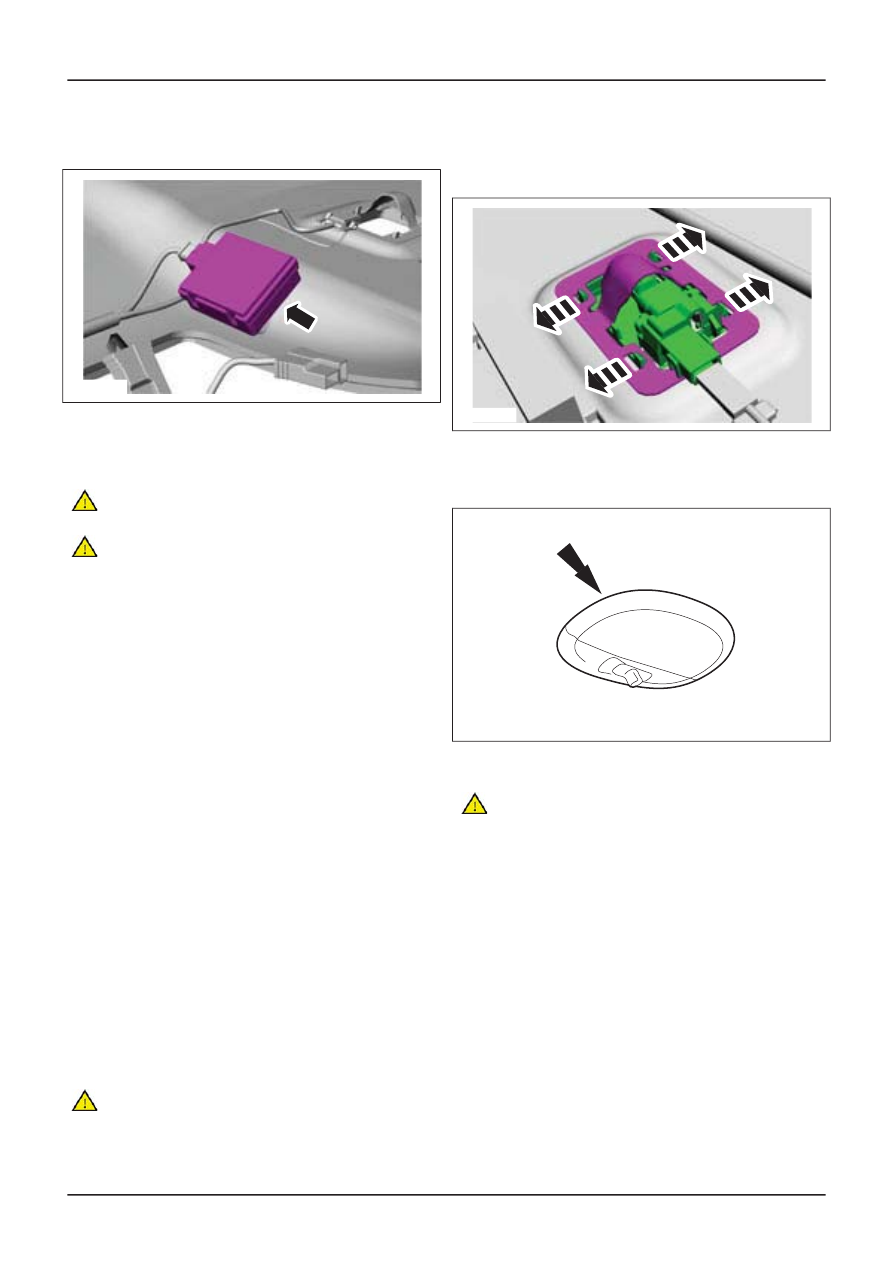

1. Using a suitable knife, detach the RF receiver

from the headliner.

E51463

Item 37

Roof wiring harness

CAUTIONS:

Take care not to damage the insulation of
the roof wiring harness.

The roof wiring harness must be cut off of
the headliner and not pulled or ripped.
Failure to follow this instruction could
result in the incorrect function of electrical
components.

NOTE: Make a note of the position of the roof
wiring harness to make sure that it is installed in
exactly the same position as when removed.

1. Using a suitable knife, remove the roof wiring

harness from the headliner.

Item 38

Sun visor illumination lamps

1. Release the sunvisor illumination lamp

retaining clips.

E51019

Item 39

Rear interior lamp

1. Lever out the rear interior lamp.

MPE0005082

Item 40

Rear window washer tube

CAUTION: Take care not to damage the
rear window washer tube. Failure to follow
this instruction could result in damage to
the headliner.

NOTE: Make a note of the position of the rear
window washer tube to make sure that it is installed
in exactly the same position as when removed.

1. Using a suitable knife, remove the rear

window washer tube from the headliner.

Installation Details

Item 40

Rear window washer tube

CAUTION: The rear window washer tube
must be installed in the same position as
when removed.

1. Using a suitable adhesive, bond the rear

window washer tube to the headliner.

G410773en

501-05-

56

Interior Trim and Ornamentation

501-05-

56

REMOVAL AND INSTALLATION

Item 37

Roof wiring harness

CAUTION: The roof wiring harness must
be installed in the same position as when
removed.

1. Using a suitable adhesive, bond the roof

wiring harness to the headliner.

Item 33

Headliner trim panel

1. With the aid of another technician, install the

headliner.

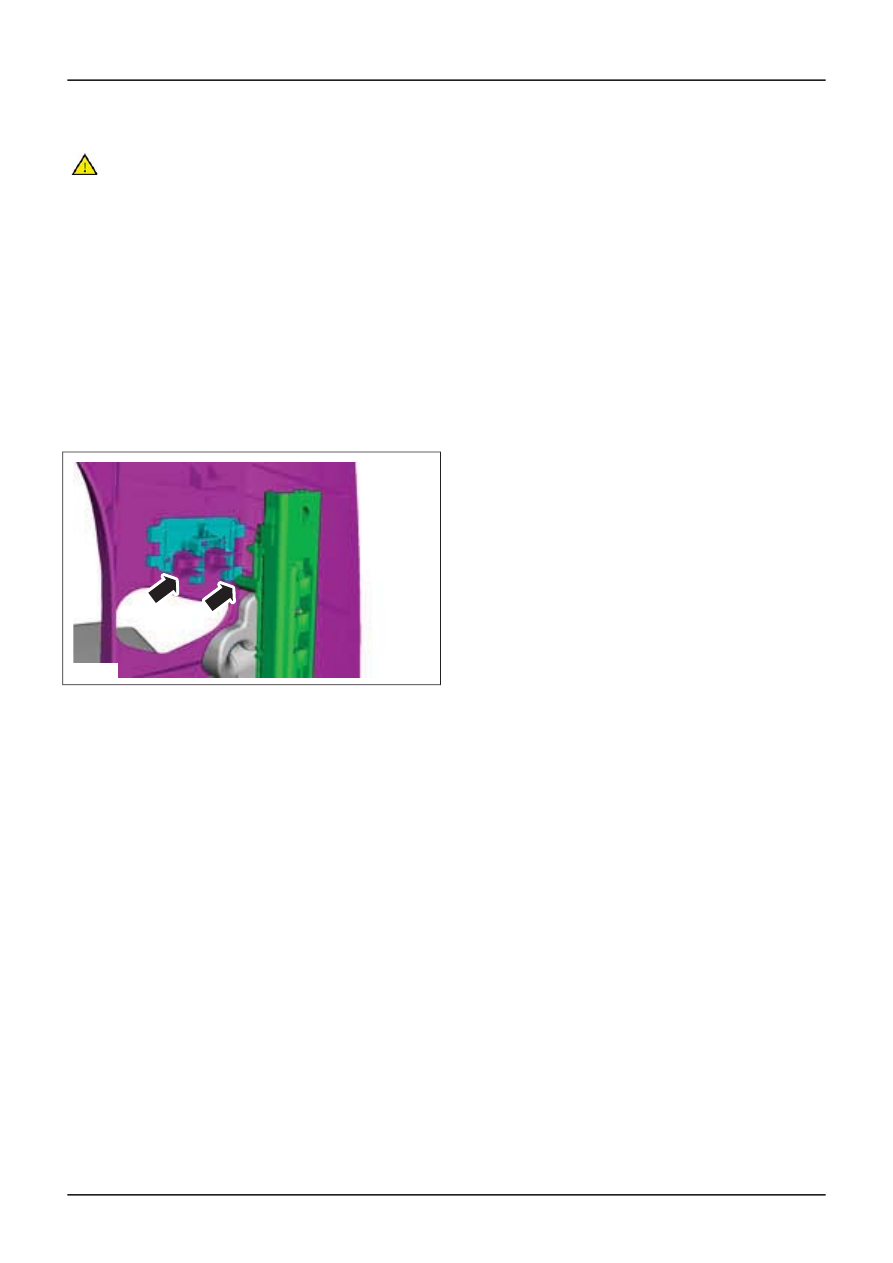

Item 21

B-pillar trim panels

NOTE: Make sure the B-pillar safety belt height
adjustment lever is aligned with the safety belt
height adjustment mechanism.

E51422

Item 17

Rear quarter window glass trim panel

retaining clips

1. Install the rear quarter window glass trim

panel retaining clips to the rear quarter
window glass trim panel.

Item 13

Roof wiring harness

1. Using the

draw cord, feed

the roof wiring

harness

through the NVH

material.

Item 11

Noise, vibration and harshness (NVH)

material

1. Reposition the NVH material.

G410773en

501-05-

57

Interior Trim and Ornamentation

501-05-

57

REMOVAL AND INSTALLATION

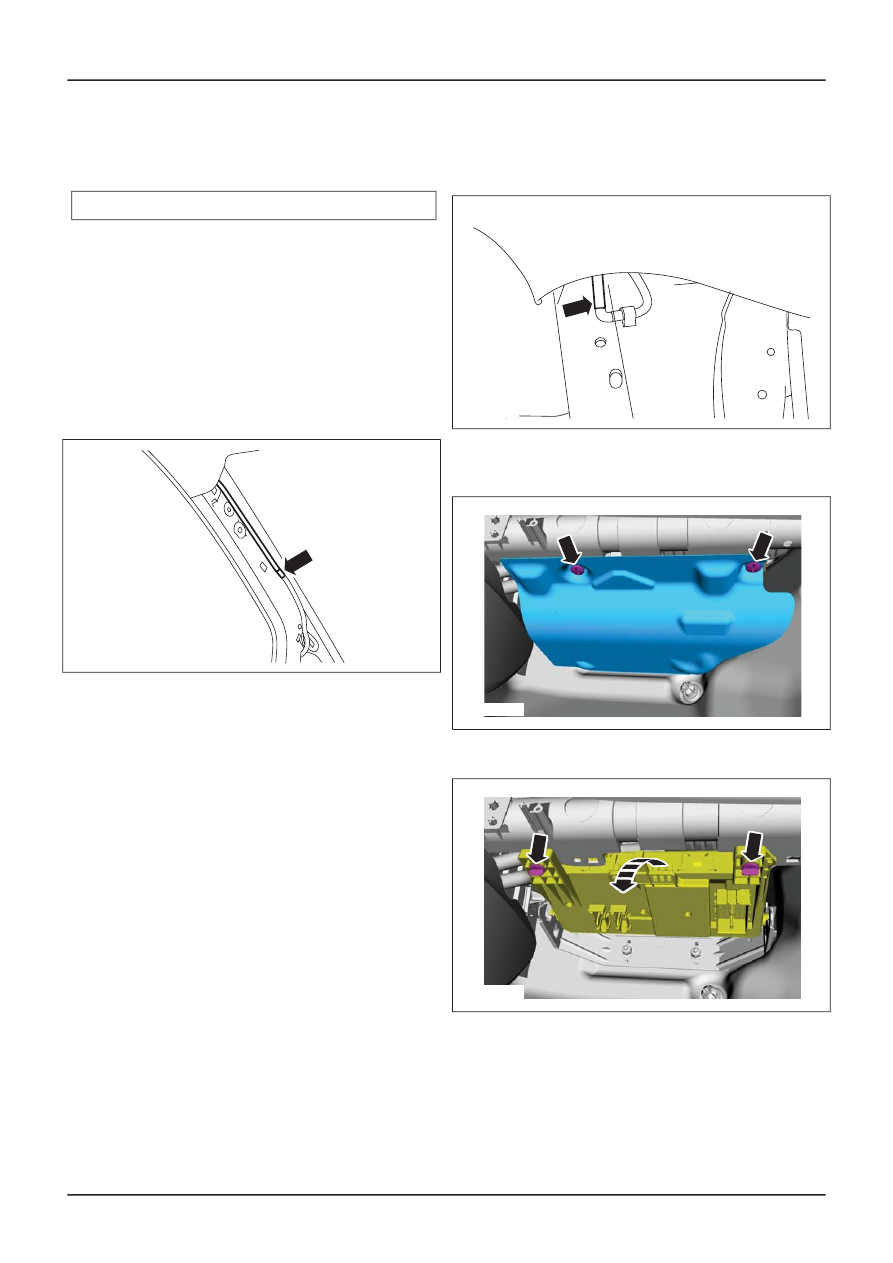

Headliner — 5-Door, Vehicles With: Sliding Roof Opening Panel

General Equipment

Draw cord

1. Disconnect the battery ground cable.

Disconnect and Connect

(414-01 Battery,

Mounting and Cables, General Procedures).

2. Remove the A-pillar trim panels.

Trim Panel

(501-05 Interior Trim and

Ornamentation, Removal and Installation).

3. Disconnect the rear window washer tube.

E41191

4. Remove the overhead console.

Console

(501-12 Instrument Panel and

Console, Removal and Installation).

5. Remove the C-pillar trim panels.

Trim Panel - 4-Door/5-Door

(501-05 Interior

Trim and Ornamentation, Removal and
Installation).

6. Remove the D-pillar trim panels.

Trim Panel - 5-Door

(501-05 Interior Trim

and Ornamentation, Removal and
Installation).

7. Disconnect the rear window washer tube.

E41192

8. Remove the instrument panel passenger side

lower trim panel.

E51002

9. Lower the central junction box (CJB).

E51003

10. Open the glove compartment lid.

G410774en

501-05-

58

Interior Trim and Ornamentation

501-05-

58

REMOVAL AND INSTALLATION

For additional information,

refer to: Battery

For additional information,

refer to: A-Pillar

For additional information,

refer to: Overhead

For additional information,

refer to: C-Pillar

For additional information,

refer to: D-Pillar

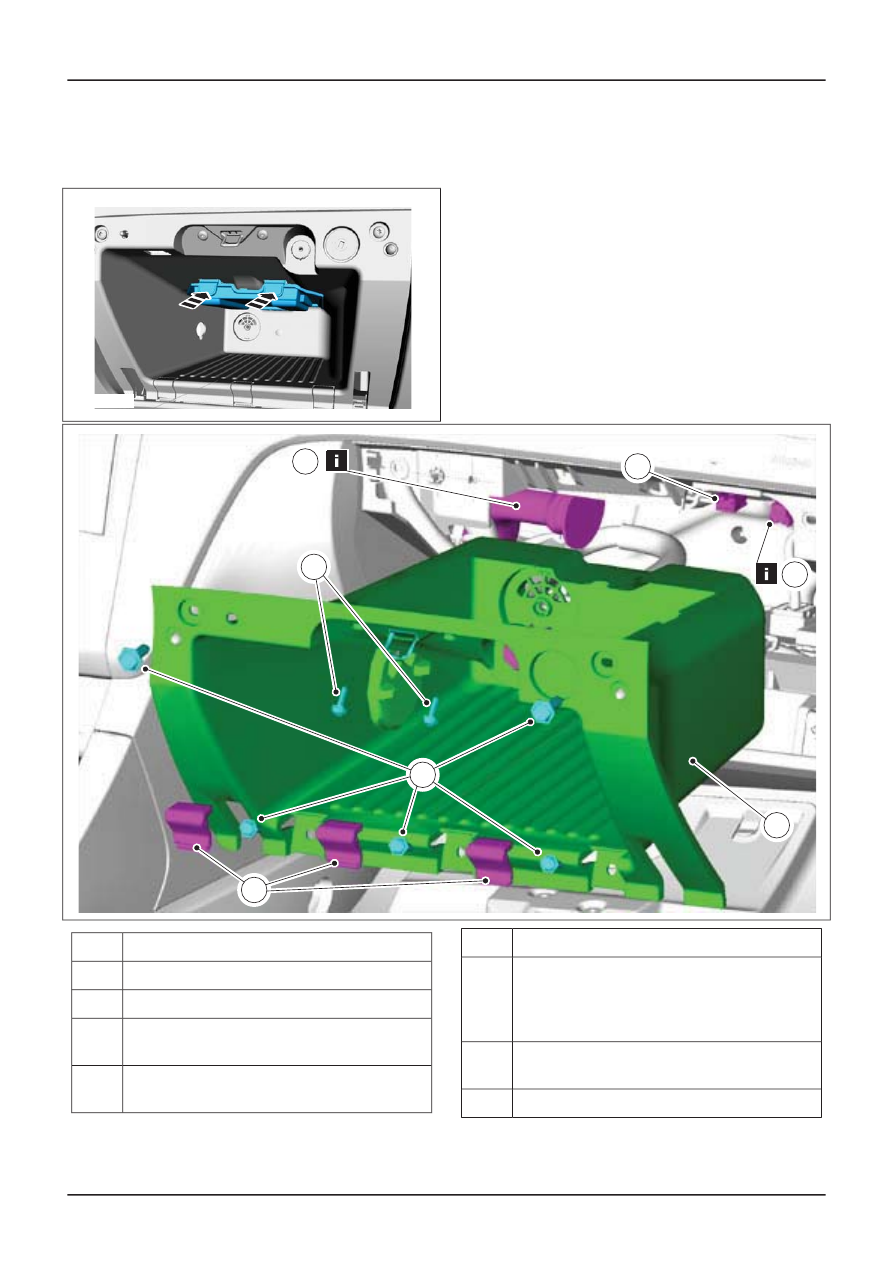

11. Remove the navigation system digital

versatile disc (DVD) unit access cover (if
equipped).

E51004

12. Remove the components in the order

indicated in the following illustration(s) and
table(s).

1

2

E51000

3

4

5

7

6

Description

Item

Glove compartment retaining screw covers

1

Glove compartment retaining screws

2

Glove compartment lid striker retaining
screws

3

Glove compartment cooling hose

See Removal Detail

4

Description

Item

Moving pictures experts group audio layer
3 (MP3) auxiliary connector electrical
connector

See Removal Detail

5

Passenger airbag deactivation switch
electrical connector

6

Glove compartment housing

7

G410774en

501-05-

59

Interior Trim and Ornamentation

501-05-

59

REMOVAL AND INSTALLATION

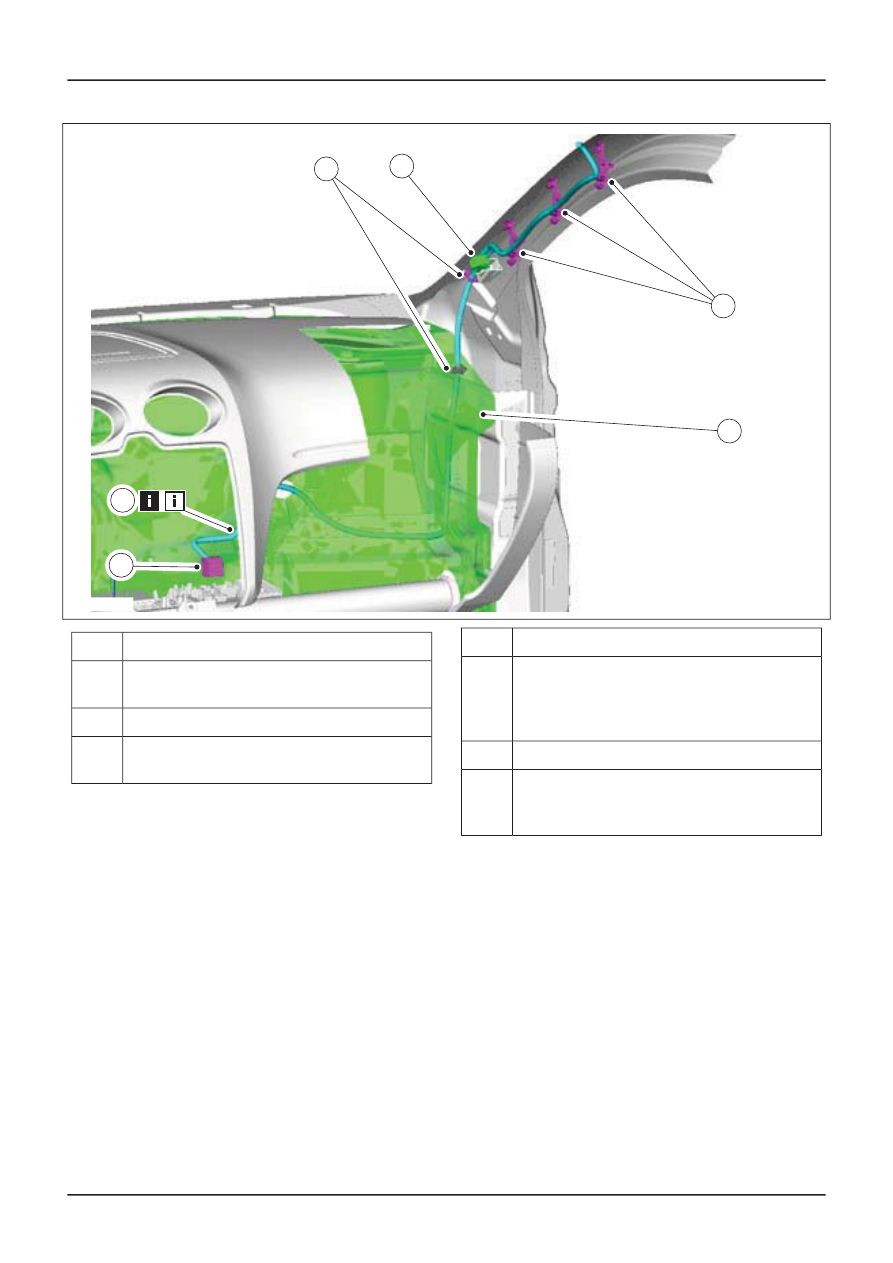

E51005

8

11

9

12

10

13

Description

Item

Roof wiring harness to CJB electrical
connector

8

Roof wiring harness electrical connector

9

Roof wiring harness to A-pillar retaining
clips

10

Description

Item

Noise, vibration and harshness (NVH)
material

See Removal Detail
See Installation Detail

11

Roof wiring harness retaining clips

12

Roof wiring harness

See Removal Detail
See Installation Detail

13

G410774en

501-05-

60

Interior Trim and Ornamentation

501-05-

60

REMOVAL AND INSTALLATION

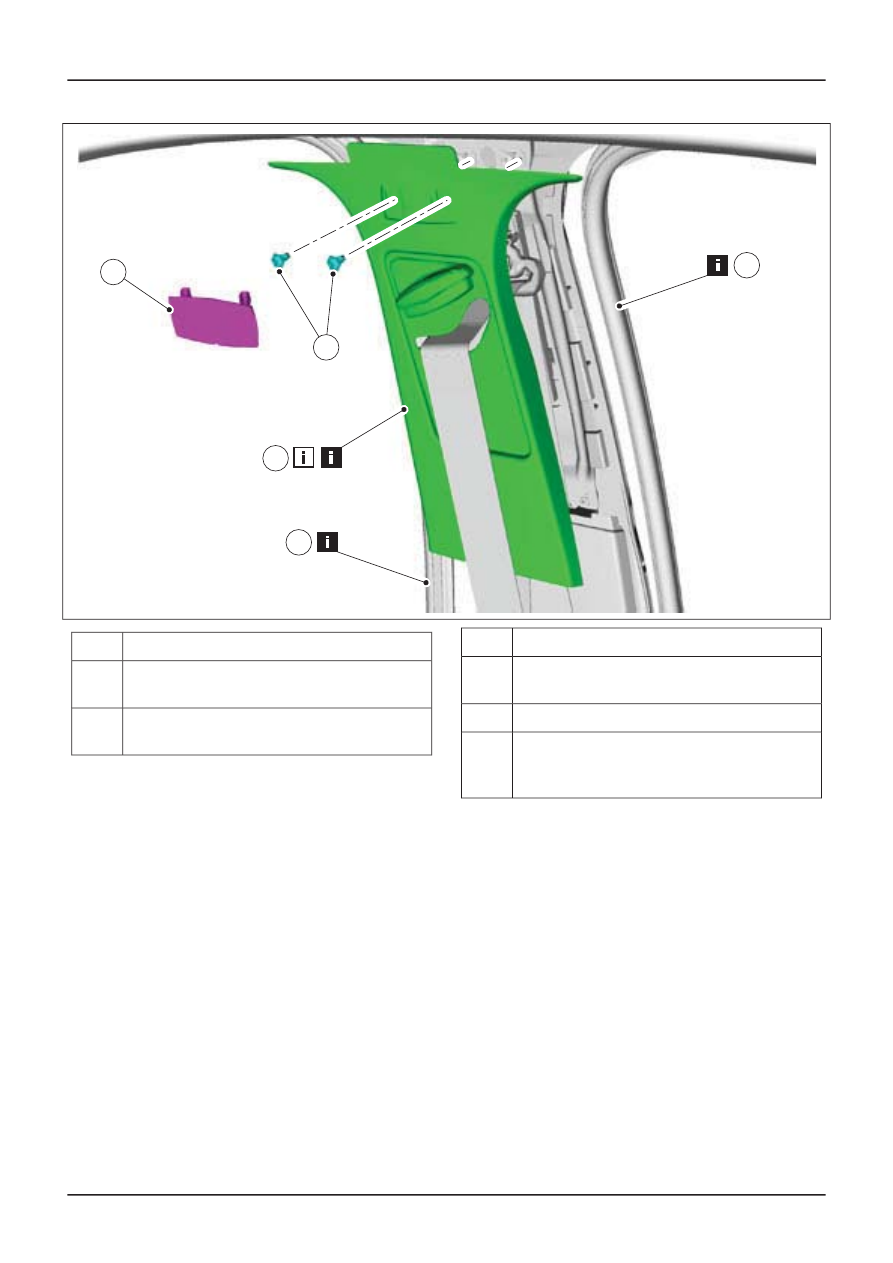

E51477

18

15

16

17

14

Description

Item

Front door opening weatherstrips

See Removal Detail

14

Rear door opening weatherstrips

See Removal Detail

15

Description

Item

B-pillar trim panel retaining screw trim
covers

16

B-pillar trim panel retaining screws

17

B-pillar trim panels

See Removal Detail
See Installation Detail

18

G410774en

501-05-

61

Interior Trim and Ornamentation

501-05-

61

REMOVAL AND INSTALLATION

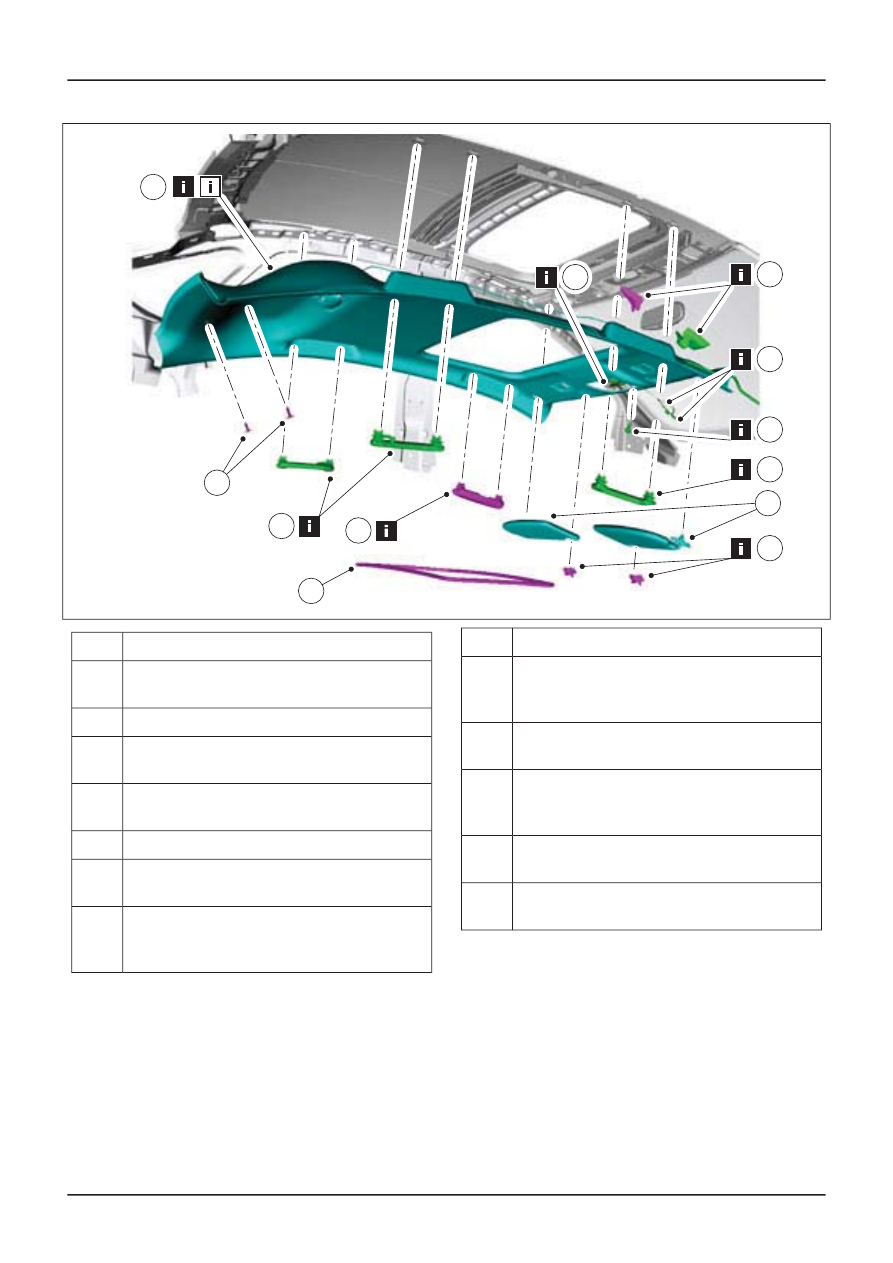

30

E51479

19

20

21

29

22

23

25

27

26

24

28

Description

Item

Rear passenger assist handles

See Removal Detail

19

Headliner retaining clips

20

Glasses holder

See Removal Detail

21

Front passenger assist handle

See Removal Detail

22

Sun visors

23

Sun visor retaining clips

See Removal Detail

24

Roof wiring harness ground connection
retaining bolt

See Removal Detail

25

Description

Item

Sliding roof opening panel motor electrical
connector

See Removal Detail

26

Auto-dimming interior mirror trim covers

See Removal Detail

27

Auto-dimming interior mirror and rain
sensor electrical connectors

See Removal Detail

28

Sliding roof opening panel trim

See Installation Detail

29

Headliner trim panel

See Removal Detail

30

G410774en

501-05-

62

Interior Trim and Ornamentation

501-05-

62

REMOVAL AND INSTALLATION

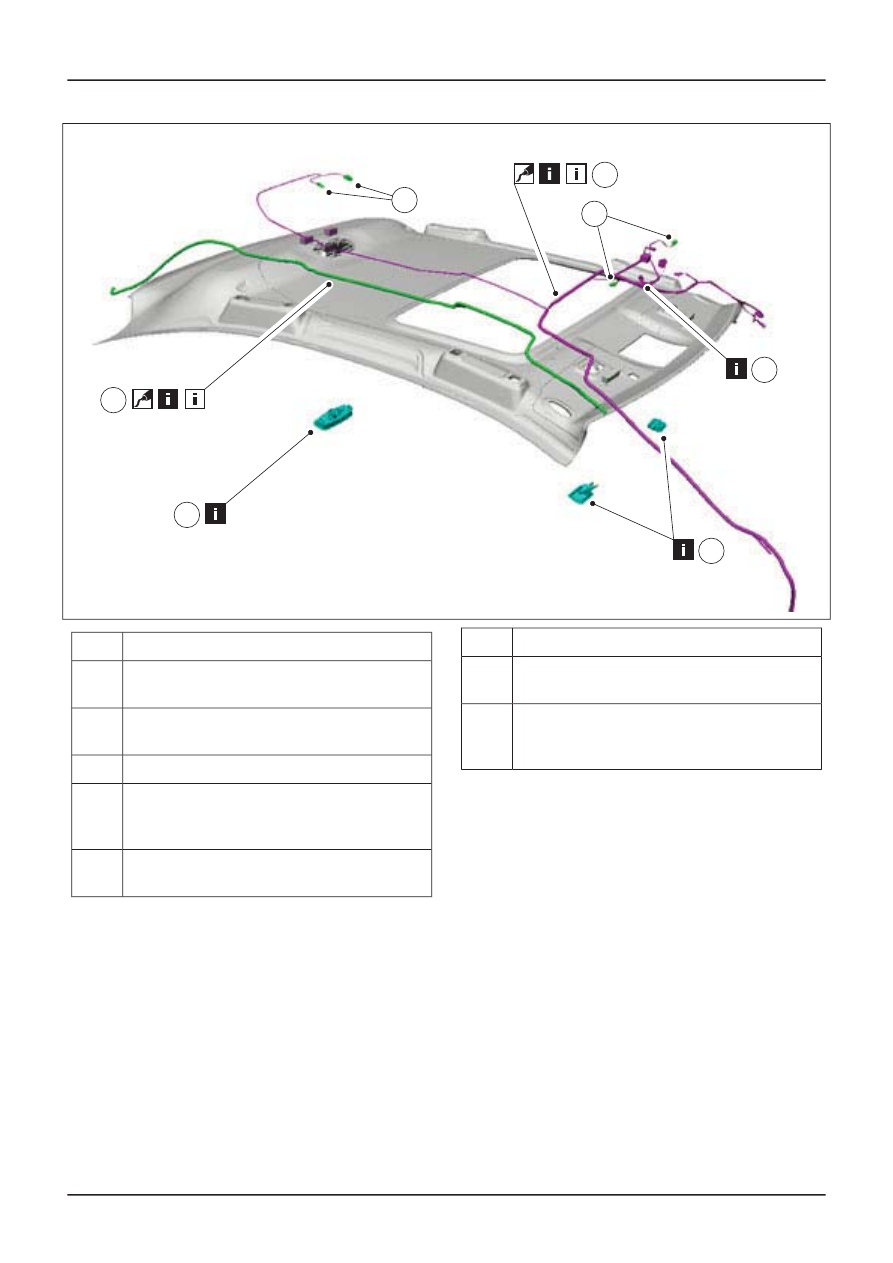

31

34

33

32

E51480

35

37

36

Description

Item

Sunvisor illumination lamp electrical
connectors

31

Radio frequency (RF) receiver

See Removal Detail

32

Rear interior lamp electrical connector

33

Roof wiring harness

See Removal Detail
See Installation Detail

34

Sunvisor illumination lamps

See Removal Detail

35

Description

Item

Rear interior lamp

See Removal Detail

36

Rear window washer tube

See Removal Detail
See Installation Detail

37

13. To install, reverse the removal procedure.

14. Vehicles with global closing, initialize the

door window motors.

Window Motor Initialization

(501-11 Glass,

Frames and Mechanisms, General
Procedures).

Removal Details

G410774en

501-05-

63

Interior Trim and Ornamentation

501-05-

63

REMOVAL AND INSTALLATION
