Ford Focus RS (2011 year). Manual - part 12





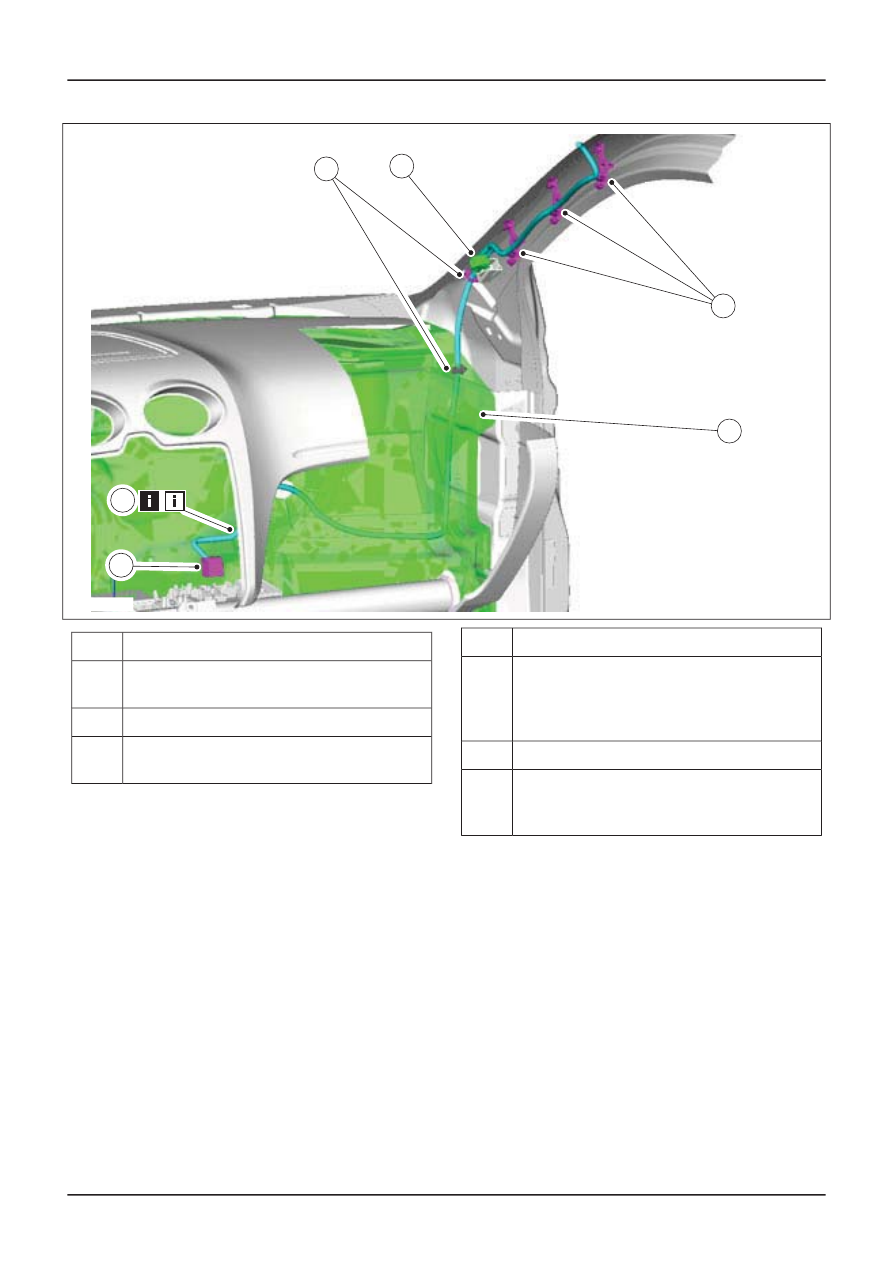

E51005

8

11

9

12

10

13

Description

Item

Roof wiring harness to CJB electrical
connector

8

Roof wiring harness electrical connector

9

Roof wiring harness to A-pillar retaining
clips

10

Description

Item

Noise, vibration and harshness (NVH)
material

See Removal Detail
See Installation Detail

11

Roof wiring harness retaining clips

12

Roof wiring harness

See Removal Detail
See Installation Detail

13

G410773en

501-05-

48

Interior Trim and Ornamentation

501-05-

48

REMOVAL AND INSTALLATION

14

15

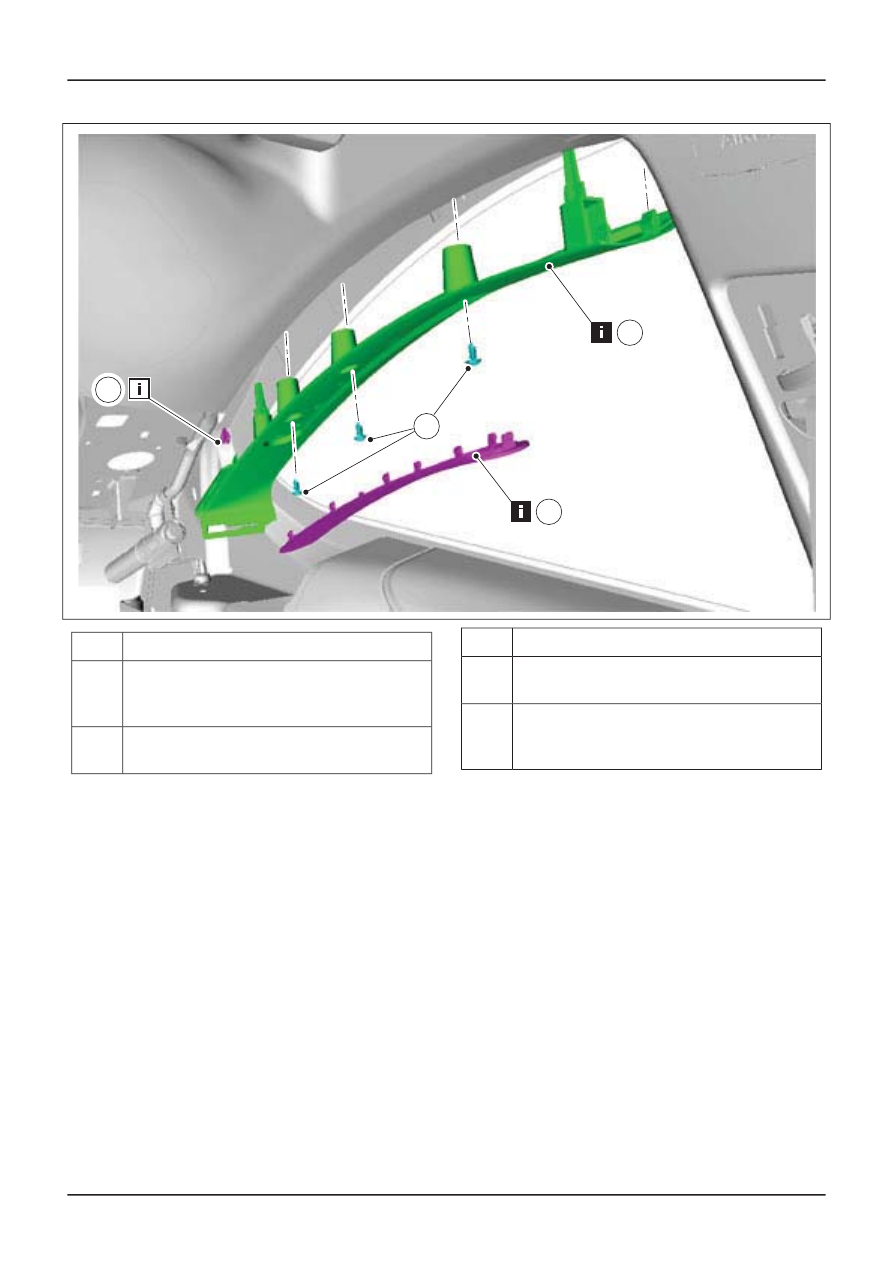

E51006

17

16

Description

Item

Rear quarter window glass trim panel
retaining screw trim covers

See Removal Detail

14

Rear quarter window glass trim panel
retaining screws

15

Description

Item

Rear quarter window glass trim panels

See Removal Detail

16

Rear quarter window glass trim panel
retaining clips

See Installation Detail

17

G410773en

501-05-

49

Interior Trim and Ornamentation

501-05-

49

REMOVAL AND INSTALLATION

18

19

20

21

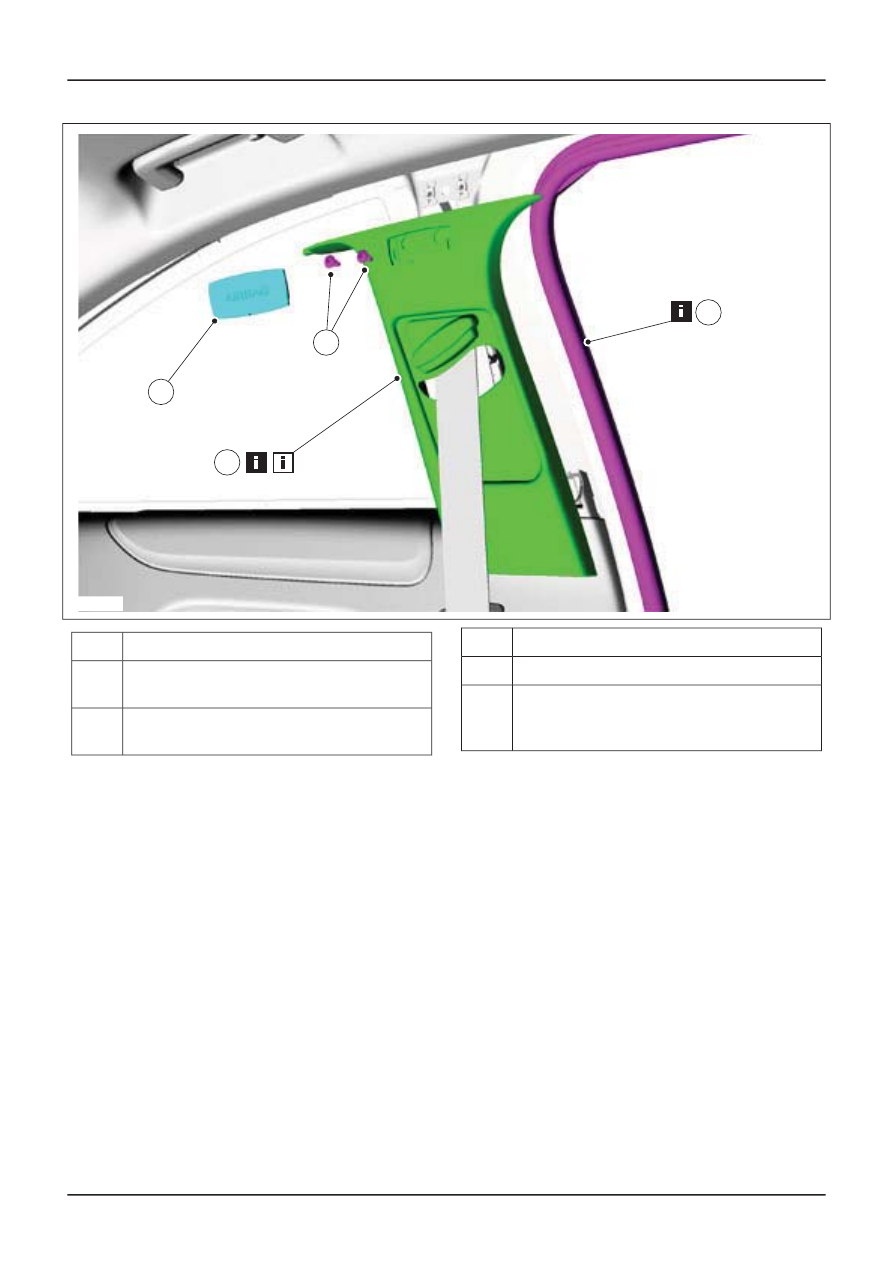

E51009

Description

Item

Door opening weatherstrips

See Removal Detail

18

B-pillar trim panel retaining screw trim
covers

19

Description

Item

B-pillar trim panel retaining screws

20

B-pillar trim panels

See Removal Detail
See Installation Detail

21

G410773en

501-05-

50

Interior Trim and Ornamentation

501-05-

50

REMOVAL AND INSTALLATION

22

23

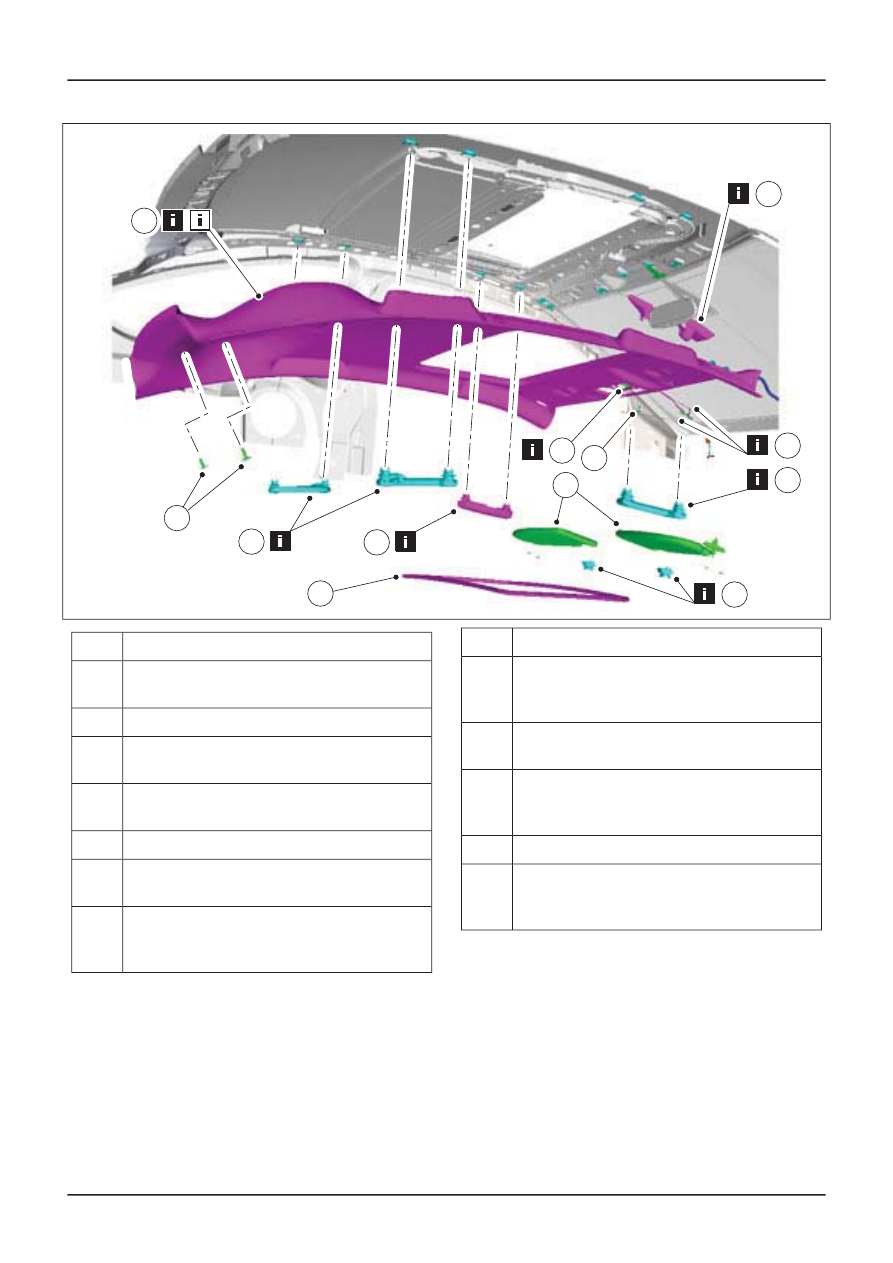

E51008

24

33

32

25

26

31

30

29

27

28

Description

Item

Rear passenger assist handles

See Removal Detail

22

Headliner retaining clips

23

Glasses holder

See Removal Detail

24

Front passenger assist handle

See Removal Detail

25

Sun-visors

26

Sun-visor retaining clips

See Removal Detail

27

Roof wiring harness ground connection
retaining bolt

See Removal Detail

28

Description

Item

Sliding roof opening panel motor electrical
connector

See Removal Detail

29

Auto-dimming interior mirror trim covers

See Removal Detail

30

Auto-dimming interior mirror and rain
sensor electrical connectors

See Removal Detail

31

Sliding roof opening panel trim

32

Headliner trim panel

See Removal Detail
See Installation Detail

33

G410773en

501-05-

51

Interior Trim and Ornamentation

501-05-

51

REMOVAL AND INSTALLATION

34

37

36

35

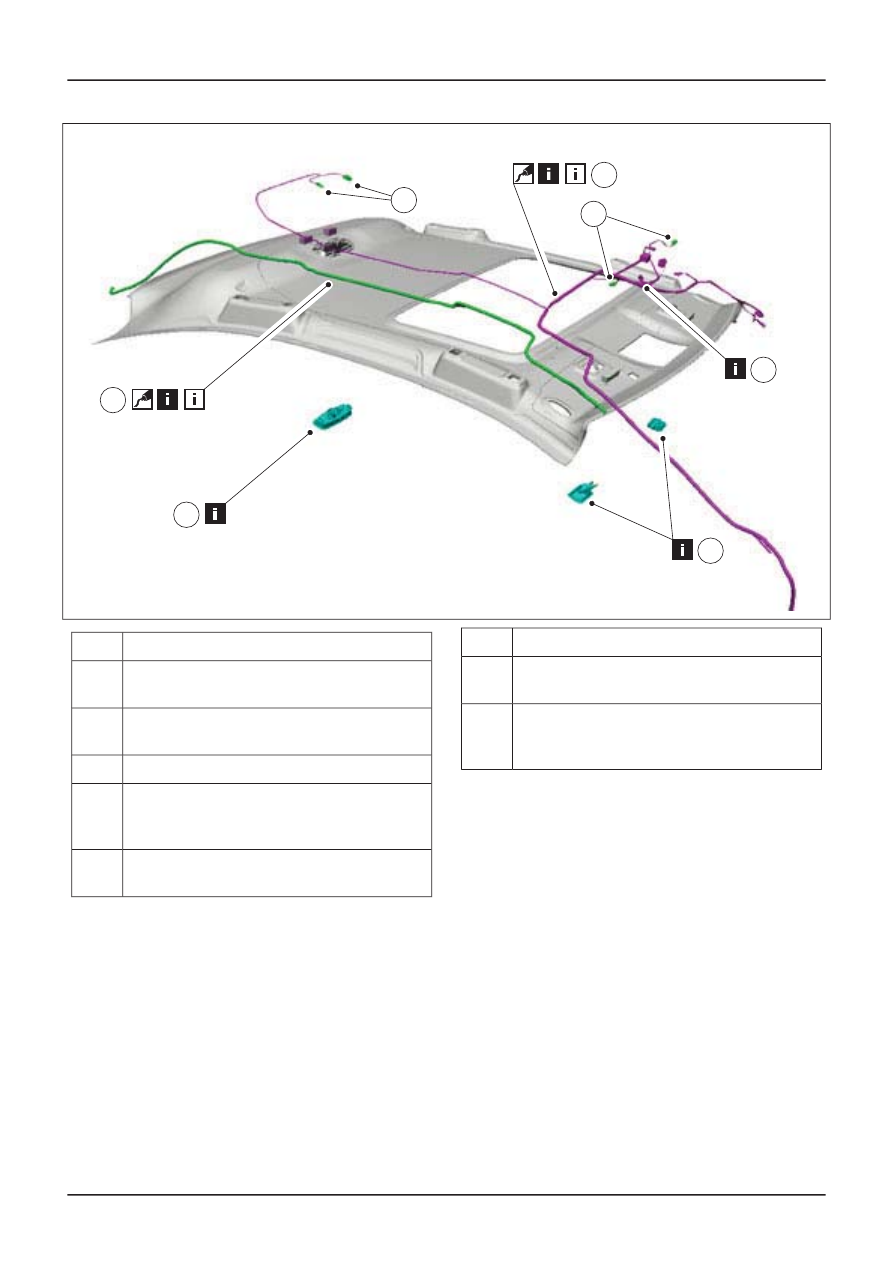

E51007

38

40

39

Description

Item

Sun visor illumination lamp electrical
connectors

34

Radio frequency (RF) receiver

See Removal Detail

35

Rear interior lamp electrical connector

36

Roof wiring harness

See Removal Detail
See Installation Detail

37

Sun visor illumination lamps

See Removal Detail

38

Description

Item

Rear interior lamp

See Removal Detail

39

Rear window washer tube

See Removal Detail
See Installation Detail

40

12. To install, reverse the removal procedure.

13. Vehicles with global closing, initialize the

door window motors.

Window Motor Initialization

(501-11 Glass,

Frames and Mechanisms, General
Procedures).

Removal Details

G410773en

501-05-

52

Interior Trim and Ornamentation

501-05-

52

REMOVAL AND INSTALLATION

For additional information,

refer to: Door

Item 4

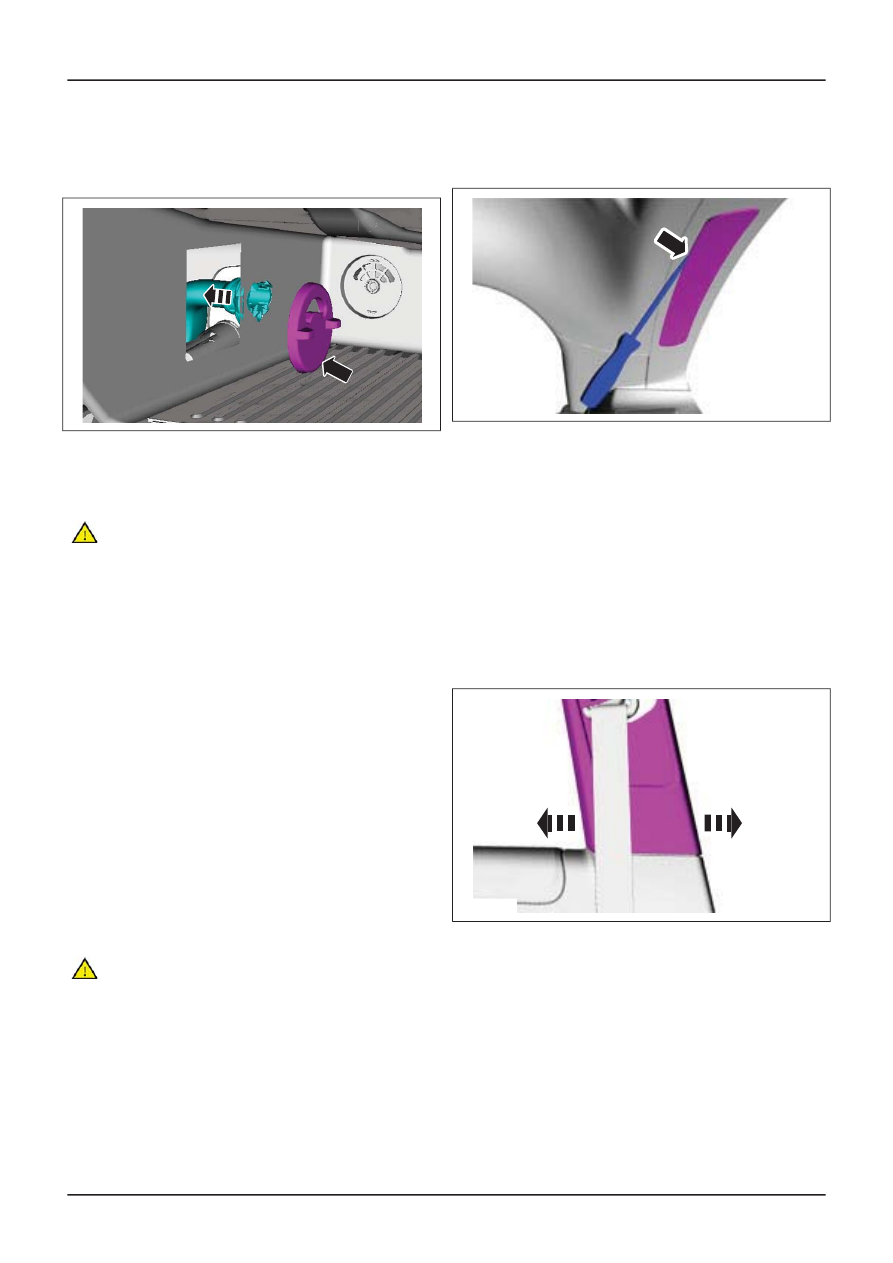

Glove compartment cooling hose

1. Detach the glove compartment cooling hose

from the glove compartment cooling vent.

E51010

Item 5

Moving pictures experts group audio

layer 3 (MP3) auxiliary connector electrical
connector. (If equipped)

CAUTION: Do not place excessive strain
on the electrical wiring harness when
detaching the glove compartment.

1. Reposition the glove compartment and

disconnect the MP3 auxiliary connector
electrical connector. If equiped.

Item 11

Noise, vibration and harshness (NVH)

material

1. Detach the NVH material from the upper

A-pillar area to gain access to the roof wiring
harness retaining clip.

Item 13

Roof wiring harness

1. Attach a

draw cord to the

roof wiring harness

and CJB

electrical connector

. Feed the wiring

harness

through the NVH

material to above

the

instrument panel A-pillar

area.

Item 14

Rear quarter window glass trim panel

retaining screw trim covers

CAUTION: Care must be taken not to
damage the rear quarter window glass trim
panels and retaining screw trim covers.

1. Using a suitable flat blade screwdriver, lever

out the rear quarter window glass trim panel
retaining screw trim cover.

E51011

Item 16

Rear quarter window glass trim panels

1. Detach the rear quarter window glass trim

panel to B-pillar trim panel retaining clip.

Item 18

Door opening weatherstrips

1. Detach the door opening weatherstrip from

the door opening upper area.

Item 21

B-pillar trim panels

1. Detach the B-pillar trim panel and position

to one side.

E51012

G410773en

501-05-

53

Interior Trim and Ornamentation

501-05-

53

REMOVAL AND INSTALLATION

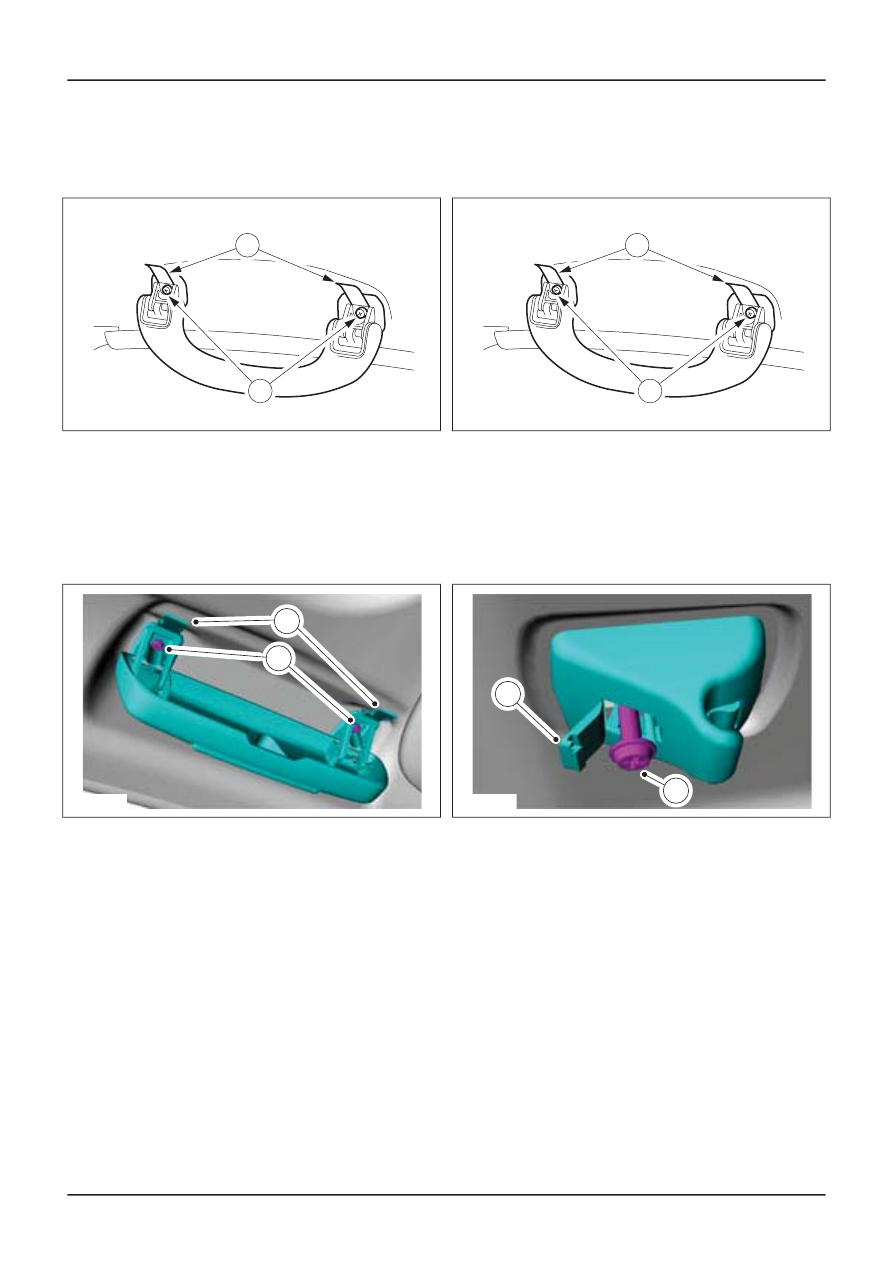

Item 22

Rear passenger assist handles

1. Lever open the rear passenger assist handle

screw covers.

MPE0002639

1

2

2. Remove the rear passenger assist handle

retaining screws.

Item 24

Glasses holder

1. Lever open the glasses holder retaining

screw covers.

1

2

E51013

2. Remove the glasses holder retaining screws.

Item 25

Front passenger assist handle

1. Lever open the front passenger assist handle

retaining screw covers.

MPE0002639

1

2

2. Remove the front passenger assist handle

retaining screws.

Item 27

Sun-visor retaining clips

1. Lever open the sun visor retaining clips

retaining screw cover.

1

2

E51015

2. Remove the sun visor retaining clips

retaining screw.

G410773en

501-05-

54

Interior Trim and Ornamentation

501-05-

54

REMOVAL AND INSTALLATION

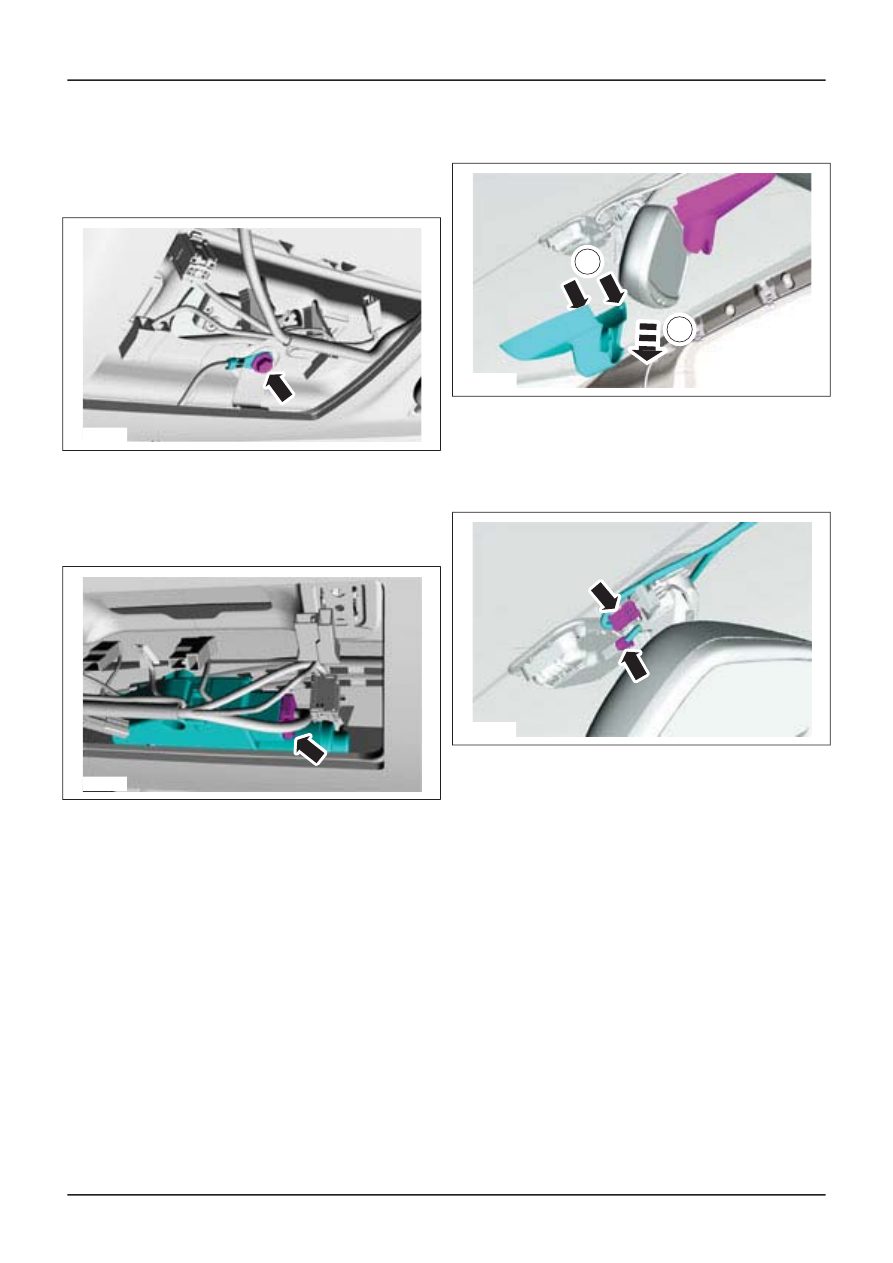

Item 28

Roof wiring harness ground connection

retaining bolt

1. Detach the roof wiring harness and

windscreen ground electrical connectors.

E51014

Item 29

Sliding roof opening panel motor

electrical connector

1. Disconnect the sliding roof opening panel

motor electrical connector.

E51016

Item 30

Auto-dimming interior mirror trim

covers

1. Remove the auto-dimming interior mirror

and rain sensor trim covers.

1. Release the locking clips.

2. Slide the rain sensor trim cover off the

auto-dimming interior mirror trim cover.

1

2

E51017

Item 31

Auto-dimming interior mirror and rain

sensor electrical connectors

1. Disconnect the auto-dimming interior mirror

and rain sensor electrical connectors.

E51018

Item 33

Headliner trim panel

1. Tilt the front seats forward.

2. With the aid of another technician, remove

the headliner through the liftgate opening.

Item 35

Radio frequency (RF) receiver

NOTE: Make a note of the position of the RF
receiver to make sure that it is installed in exactly
the same position as when removed.

G410773en

501-05-

55

Interior Trim and Ornamentation

501-05-

55

REMOVAL AND INSTALLATION
