Ford Focus RS (2011 year). Manual - part 7





6

38 Nm

E51604

4

7

10

1

3

2

10

5

8

9

G410720en

501-05-

8

Interior Trim and Ornamentation

501-05-

8

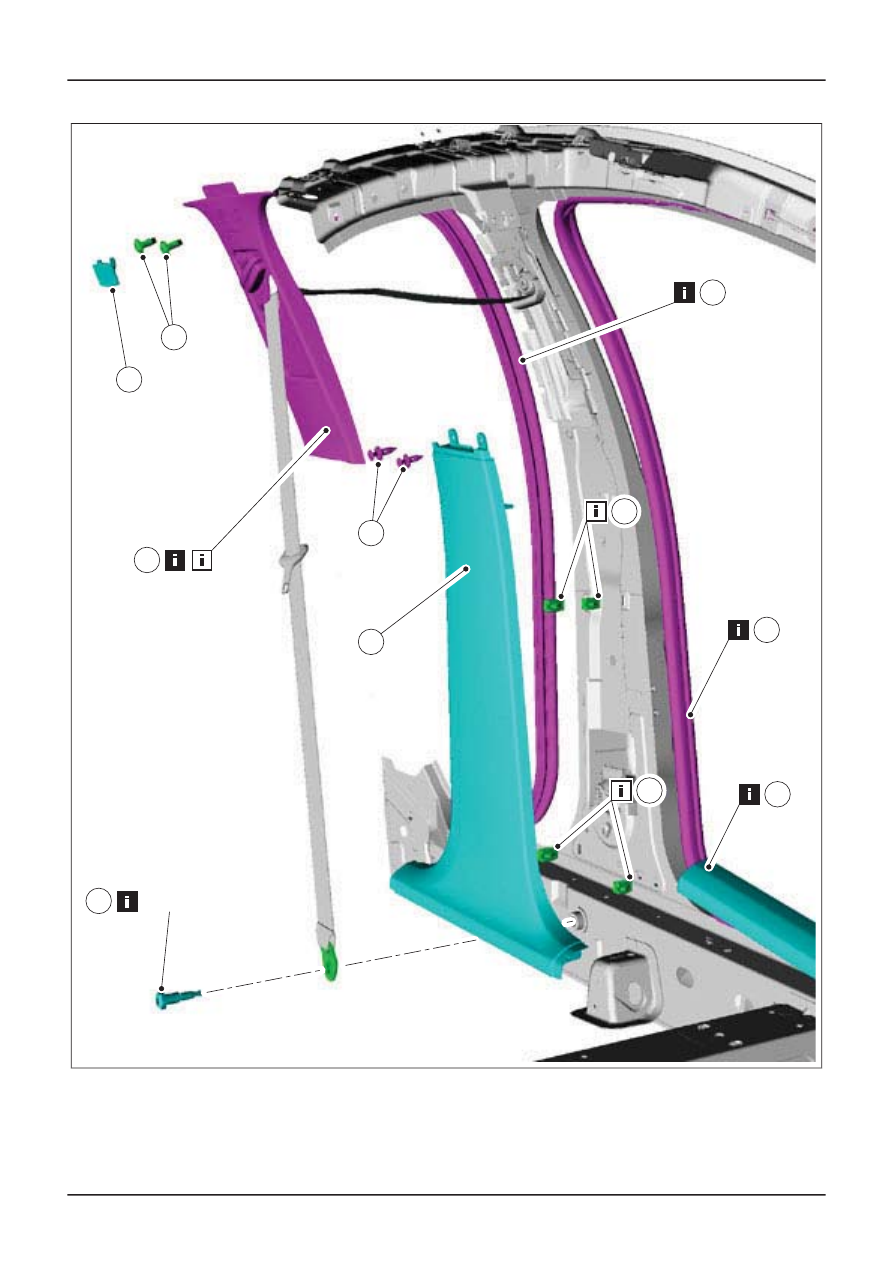

REMOVAL AND INSTALLATION

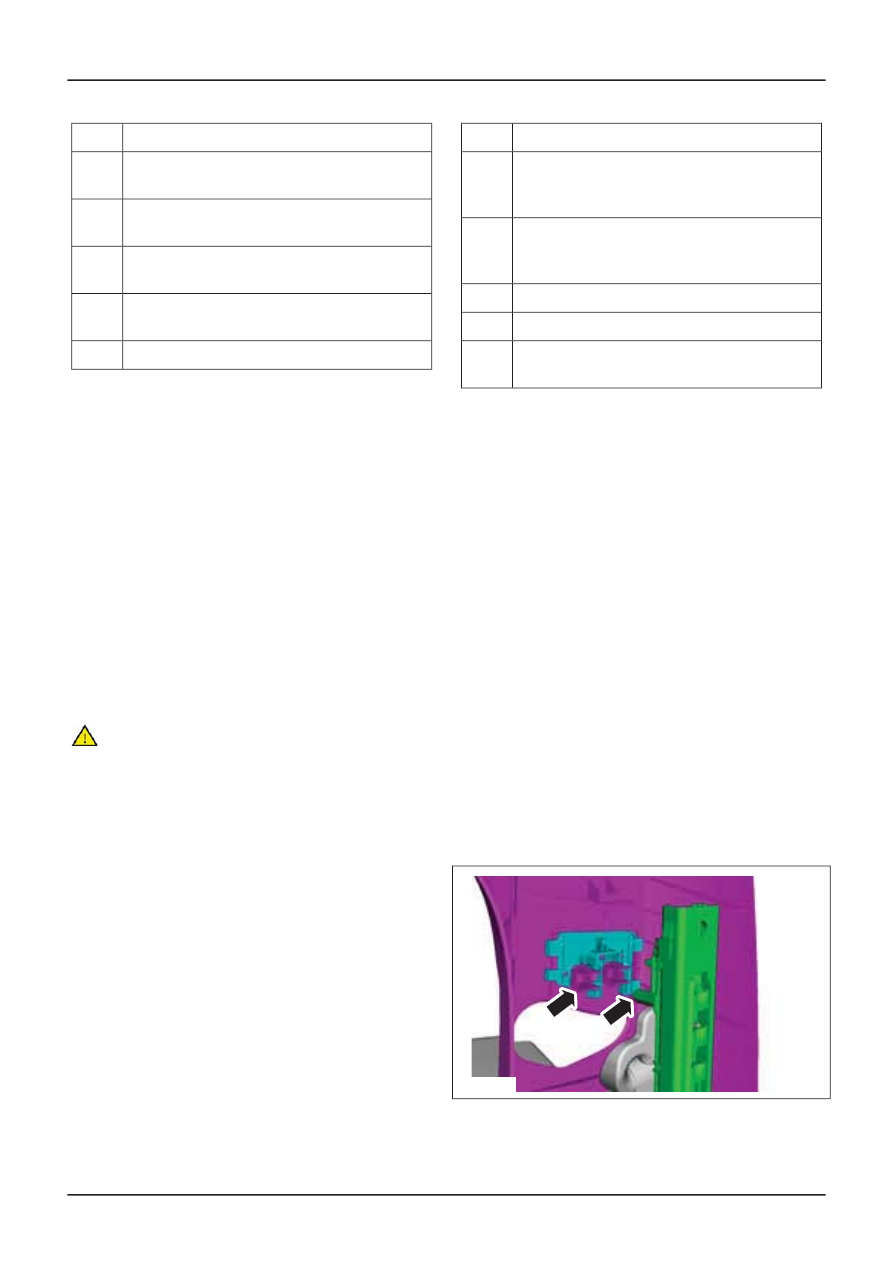

Description

Item

Rear door opening weatherstrip

See Removal Detail

1

Front Scuff Plate Trim Panel

See Removal Detail

2

Front door opening weatherstrip

See Removal Detail

3

B-pillar upper trim panel retaining screws
cover

4

B-pillar upper trim panel retaining screws

5

Description

Item

Front safety belt lower anchor

See Removal Detail
See Installation Detail

6

Upper B-pillar trim panel

See Removal Detail
See Installation Detail

7

Lower B-pillar trim panel retaining clips

8

Lower B-pillar trim panel

9

lower B-pillar trim panel retaining clips

See Installation Detail

10

3. To install, reverse the removal procedure.

Removal Details

Item 1

Rear door opening weatherstrip

1. Detach the rear door opening weatherstrip.

Item 2

Front Scuff Plate Trim Panel

1. Detach the front scuff plate trim panel.

Item 3

Front door opening weatherstrip

1. Detach the front door opening weatherstrip.

Item 6

Front safety belt lower anchor

CAUTION: The bolt securing the safety belt
anchor is held captive by a metal washer.

The bolt, spacer and metal washer must
remain on the safety belt anchor at all
times when the safety belt is detached or
removed.

Item 7

Upper B-pillar trim panel

1. Remove the upper B-pillar trim panel.

• Feed the safety belt webbing through the

B-pillar upper trim panel.

Installation Details

Item 7

Upper B-pillar trim panel

1. Feed the safety belt webbing through the

upper B-pillar trim panel before installation.

2. NOTE: Make sure the B-pillar safety belt

height adjustment lever is in alignment with
the safety belt height adjustment mechanism.

Install the B-pillar trim panel.

E51422

G410720en

501-05-

9

Interior Trim and Ornamentation

501-05-

9

REMOVAL AND INSTALLATION

Item 10

lower B-pillar trim panel retaining clips

1. Install the lower B-pillar trim panel retaining

clips to the lower B-pillar trim panel before
installation.

G410720en

501-05-

10

Interior Trim and Ornamentation

501-05-

10

REMOVAL AND INSTALLATION

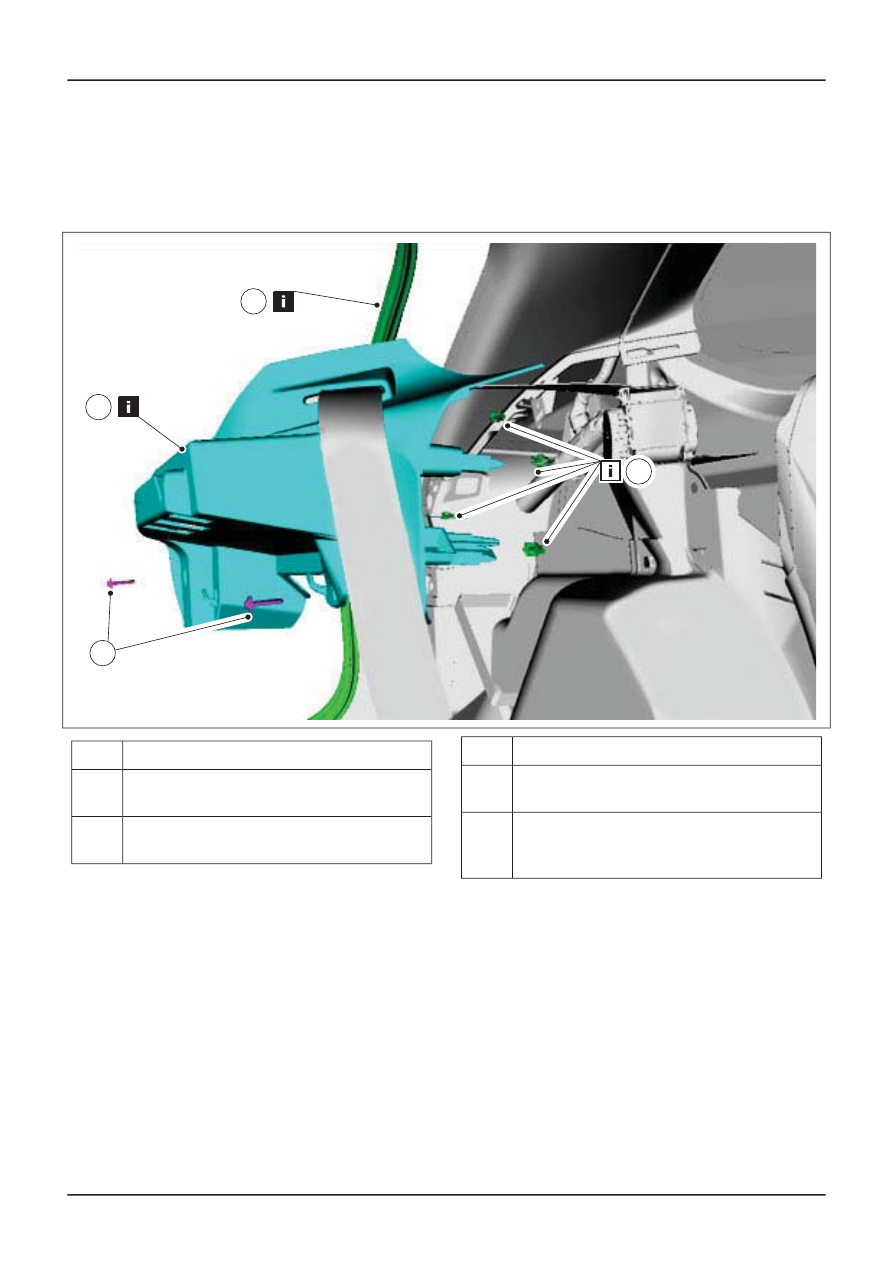

C-Pillar Trim Panel — 3-Door

1. Remove the rear parcel shelf.

2. Tilt the rear seat backrest forward.

3. Remove the components in the order

indicated in the following illustration(s) and
table(s).

E50671

4

1

3

2

Description

Item

Liftgate opening weatherstrip

See Removal Detail

1

Rear parcel shelf support trim panel
retaining screws

2

Description

Item

Rear parcel shelf support trim panel

See Removal Detail

3

Rear parcel shelf support trim panel
retaining clips

See Installation Detail

4

G381570en

501-05-

11

Interior Trim and Ornamentation

501-05-

11

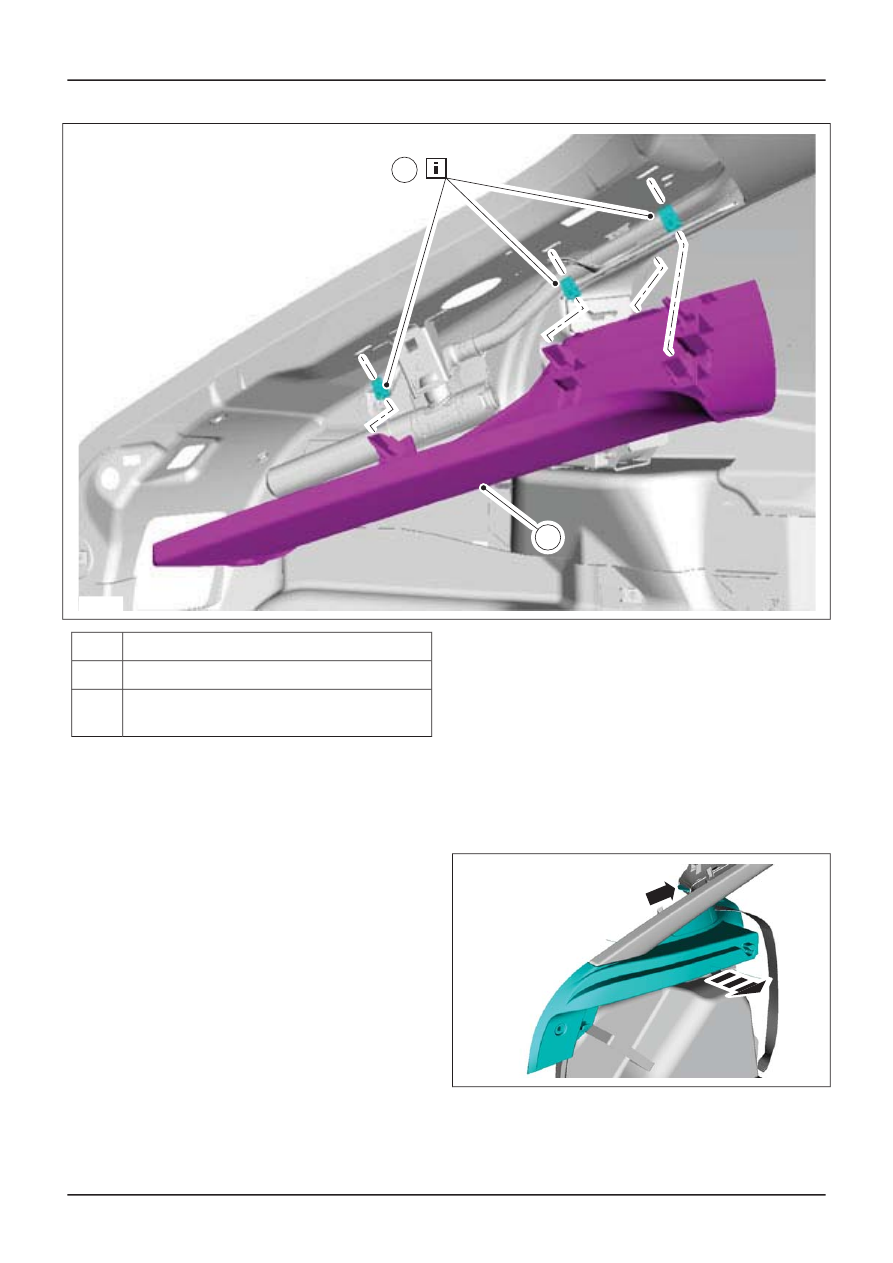

REMOVAL AND INSTALLATION

6

5

E50673

Description

Item

C-pillar trim panel

5

C-pillar trim panel retaining clips

See Installation Detail

6

4. To install, reverse the removal procedure.

Removal Details

Item 1

Liftgate opening weatherstrip

1. Detach the liftgate opening weatherstrip.

Item 3

Rear parcel shelf support trim panel

1. Detach the rear parcel shelf support trim

panel.

• Pull the rear parcel shelf support trim panel

away from the rear quarter body panel to

release the retaining tang from the rear
quarter window glass trim panel.

E50672

Installation Details

G381570en

501-05-

12

Interior Trim and Ornamentation

501-05-

12

REMOVAL AND INSTALLATION

Item 6

C-pillar trim panel retaining clips

1. Install the C-pillar trim panel retaining clips

to the C-pillar trim panel before the C-pillar
trim panel is installed to the vehicle.

Item 4

Rear parcel shelf support trim panel

retaining clips

1. Install the rear parcel shelf support trim

panel retaining clips to the rear parcel shelf
support trim panel before the rear parcel
shelf support trim panel is installed to the
vehicle.

G381570en

501-05-

13

Interior Trim and Ornamentation

501-05-

13

REMOVAL AND INSTALLATION

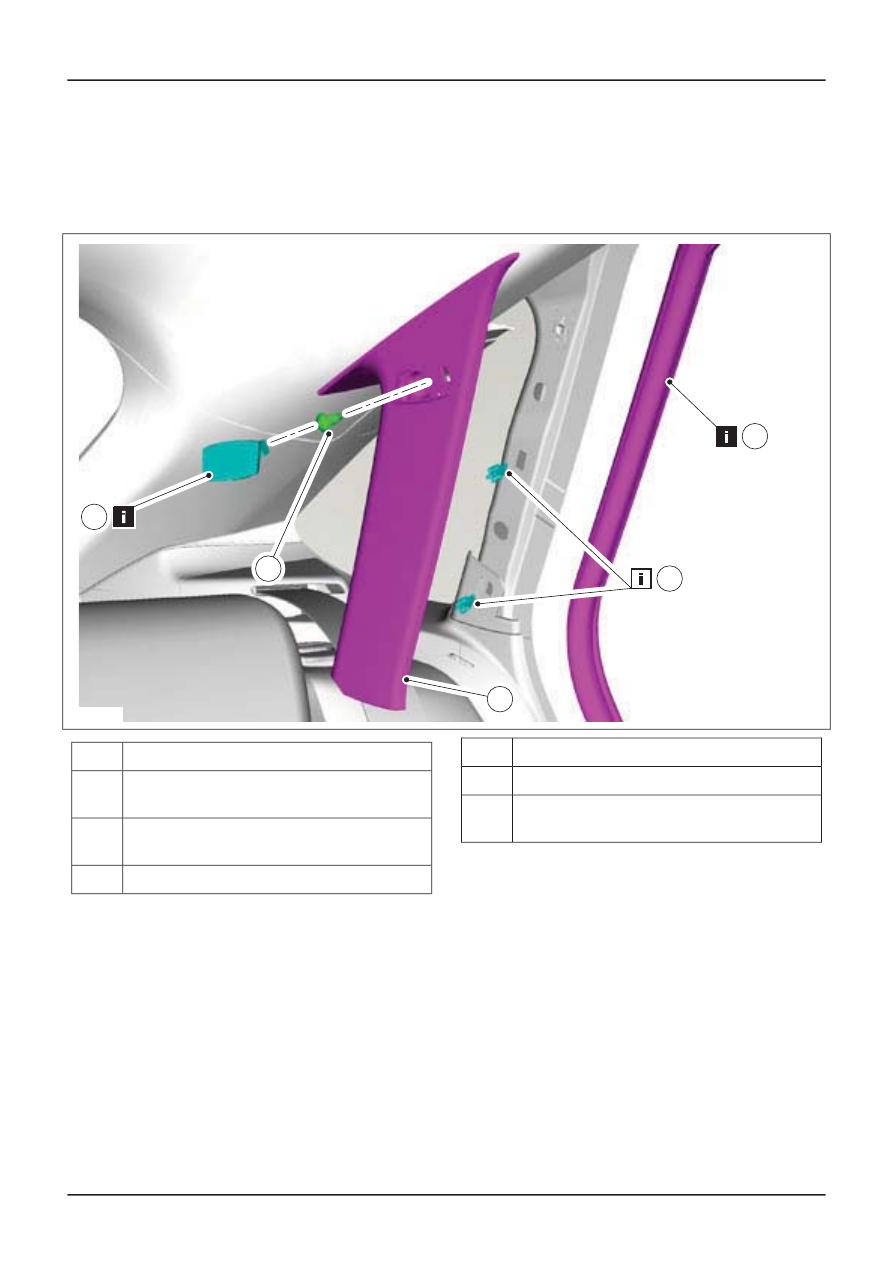

C-Pillar Trim Panel — 4-Door/5-Door

1. Remove the components in the order

indicated in the following illustration(s) and
table(s).

2

E51404

5

1

3

4

Description

Item

Rear door opening weatherstrip

See Removal Detail

1

C-pillar trim panel retaining screw cover

See Removal Detail

2

C-pillar trim panel retaining screw

3

Description

Item

C-pillar trim panel

4

C-pillar trim panel retaining clips

See Installation Detail

5

2. To install, reverse the removal procedure.

Removal Details

Item 1

Rear door opening weatherstrip

1. Detach the rear door opening weatherstrip.

G410755en

501-05-

14

Interior Trim and Ornamentation

501-05-

14

REMOVAL AND INSTALLATION

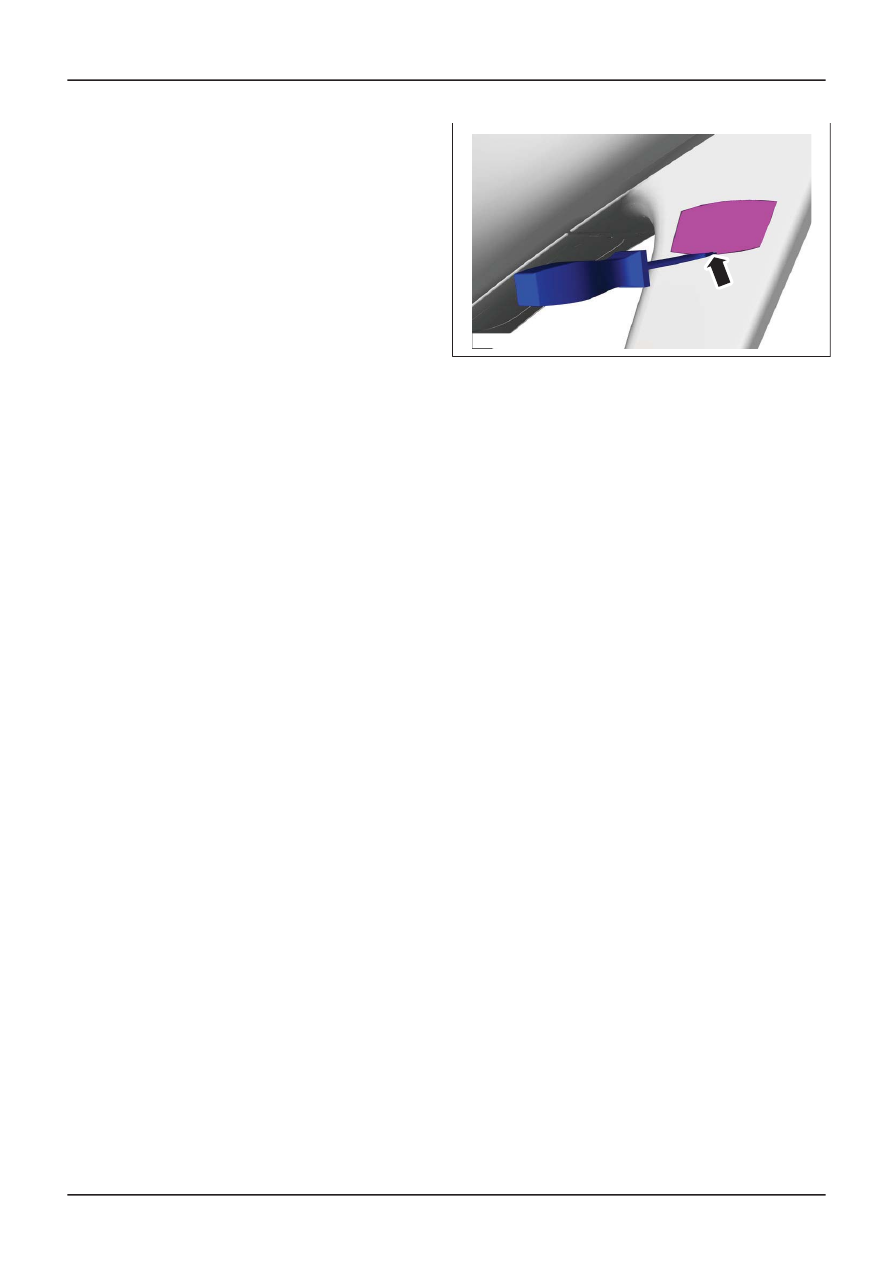

Item 2

C-pillar trim panel retaining screw cover

1. Using a suitable flat blade screwdriver,

remove the C-pillar retaining screw cover.

E52850

Installation Details

Item 5

C-pillar trim panel retaining clips

1. Install the C-pillar trim panel retaining clips

to the trim panel before installation to the
vehicle.

G410755en

501-05-

15

Interior Trim and Ornamentation

501-05-

15

REMOVAL AND INSTALLATION
