• XX = -1.0 mm +1.0 mm to -2.0 mm.

TIE0037260

29. If further adjustment is required repeat the

door hinge to door adjustment.

30. NOTE: Make sure that the front and rear

doors are in the fully closed position.

If no further adjustment is required check
and note any misalignment of the front door
in relation to the rear door.

• XX = 0.0 mm +1.0 mm to -0.0 mm.

TIE0037261

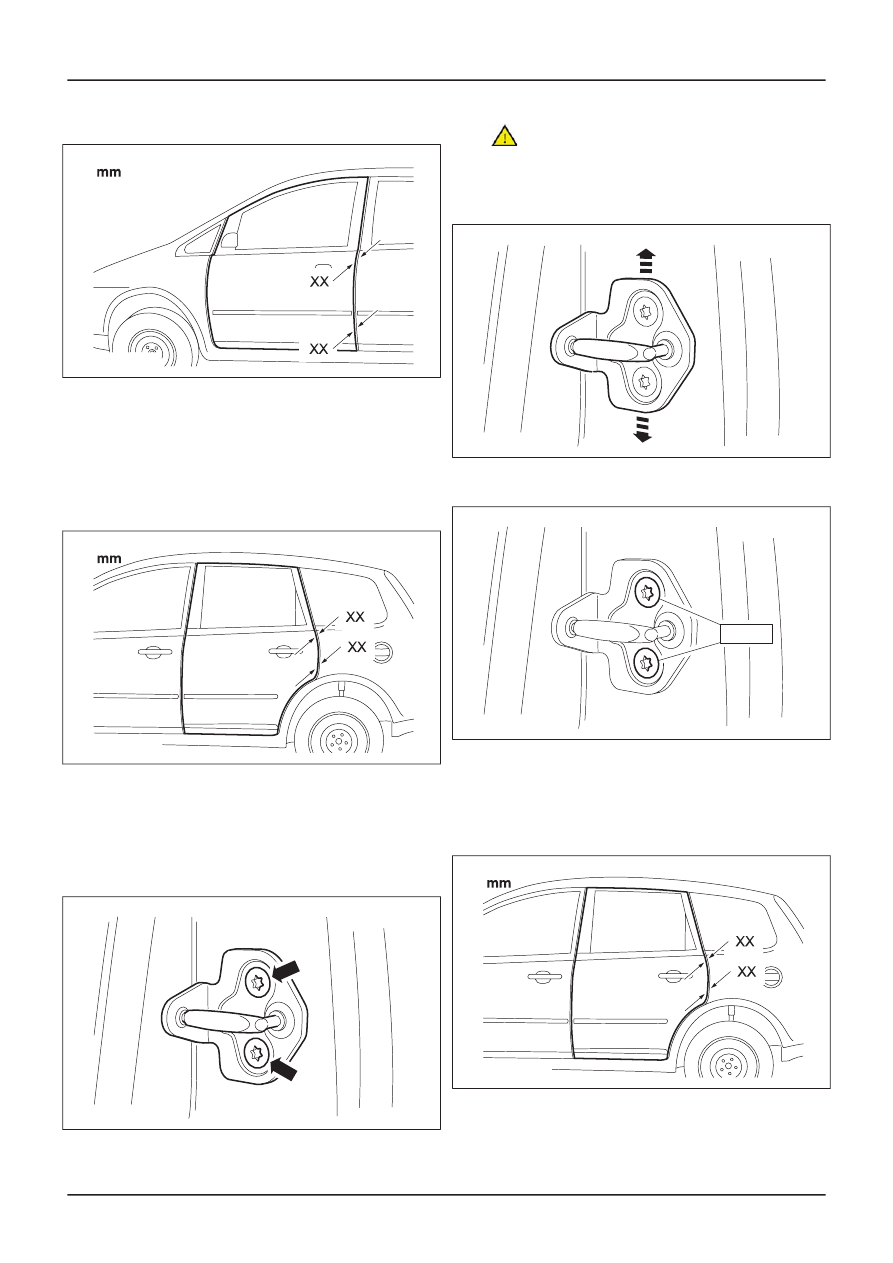

31. Open the front door and mark the position

of the front door latch striker plate, to use
as reference points as necessary.

32. Loosen the striker plate retaining screws

one half turn.

TIE0037256

33.

CAUTION: Protect the B-pillar using a

soft cloth to prevent damage.

Using a suitable soft faced hammer, adjust
the striker plate as necessary.

TIE0037616

34. Tighten the striker plate retaining screws.

TIE0037264

20 Nm

35. Close the front door.

36. NOTE: Make sure that the front and rear

doors are in the fully closed position.

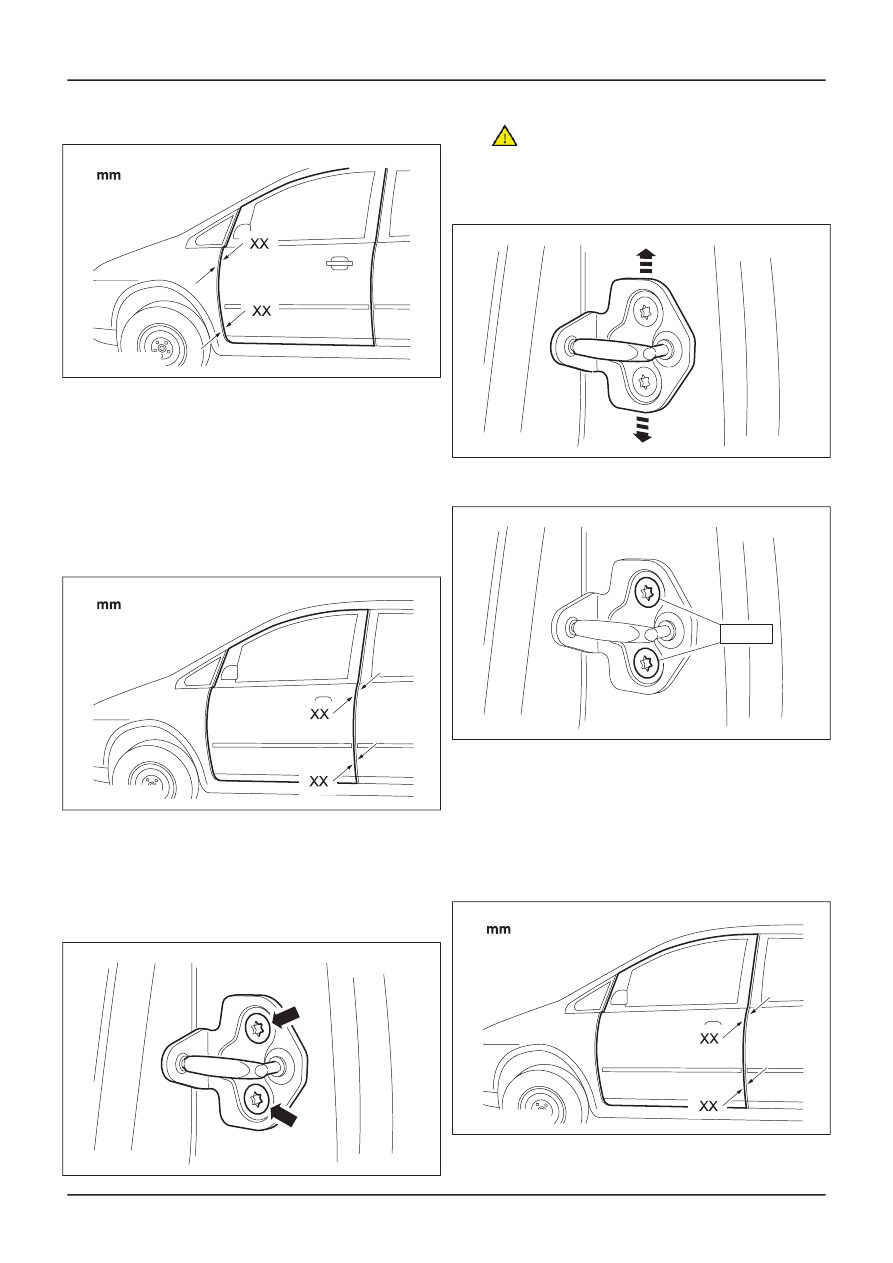

Check and note any misalignment of the
front door in relation to the rear door.

• XX = 0.0 mm +1.0 mm to -0.0 mm.

TIE0037261

G391258en

501-03-

19

Body Closures

501-03-

19

GENERAL PROCEDURES

37. If further adjustment is required repeat the

front door latch striker plate to B-pillar
adjustment.

38. If no further adjustment is required open

the front door.

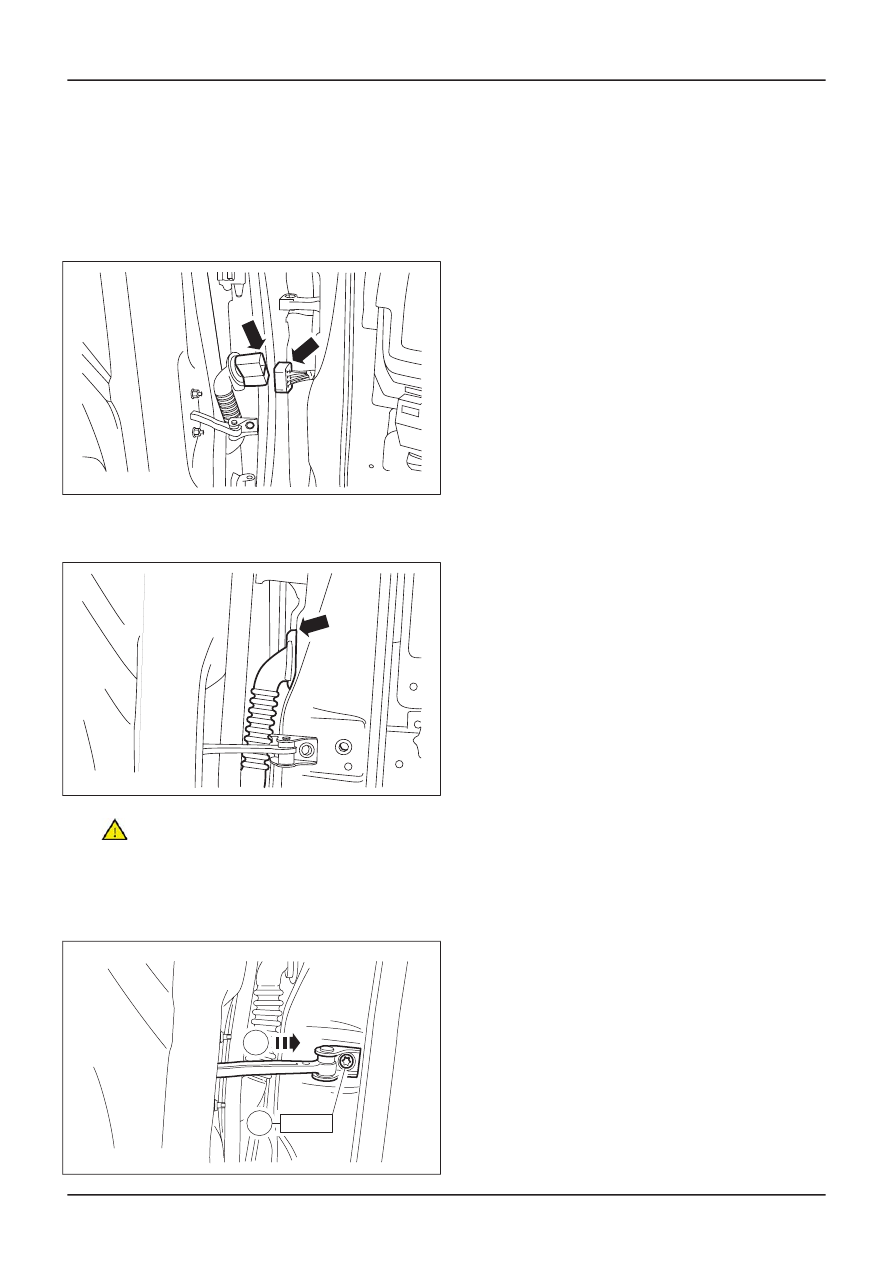

39. Connect the electrical connector.

TIE41216

40. Attach the electrical connector to the

A-pillar.

TIE41215

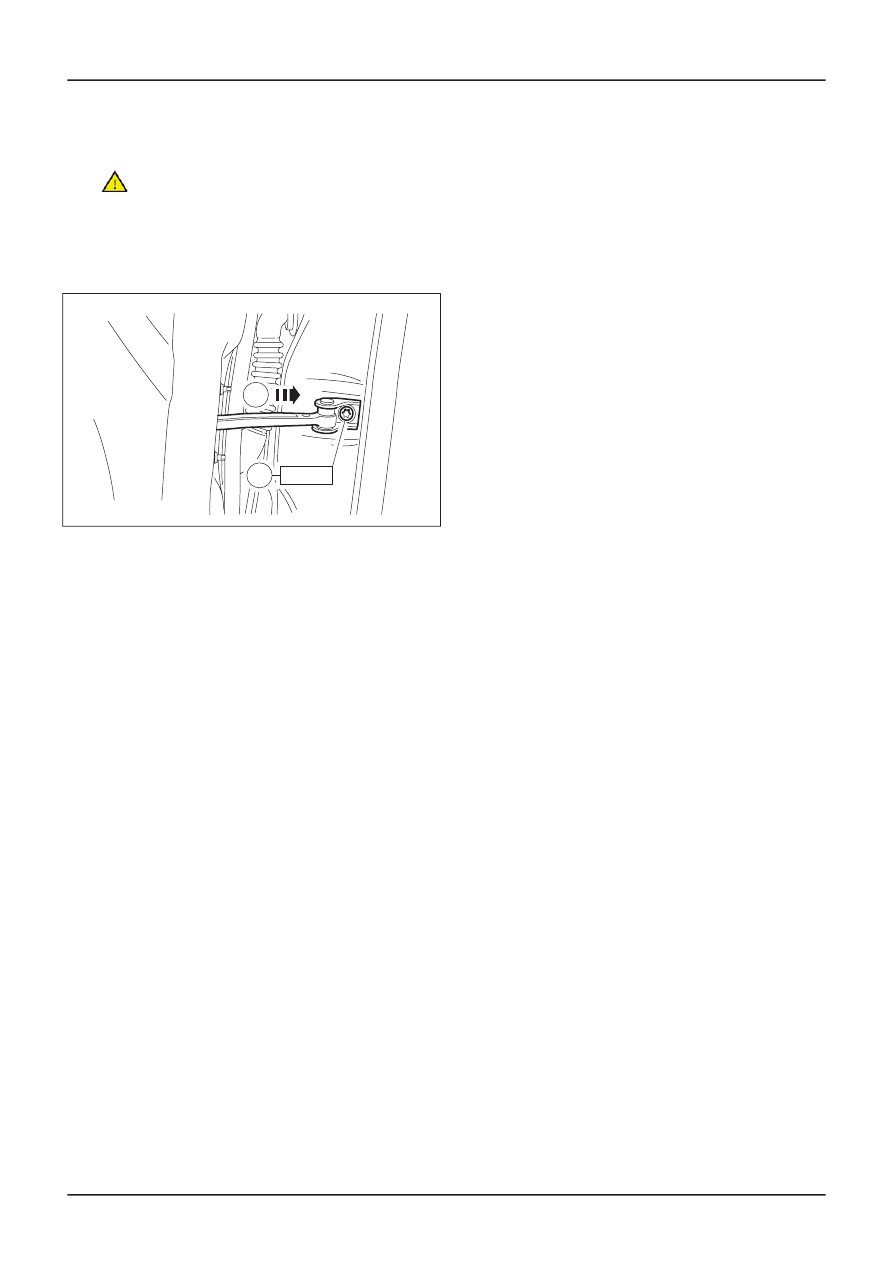

41.

CAUTION: Make sure that the door

check strap is correctly aligned.

Attach the door check strap to the A-pillar.

1. Pull the check strap to the open position.
2. Install the retaining screw.

TIE0037263

1

23 Nm

2

G391258en

501-03-

20

Body Closures

501-03-

20

GENERAL PROCEDURES

Rear Door Alignment

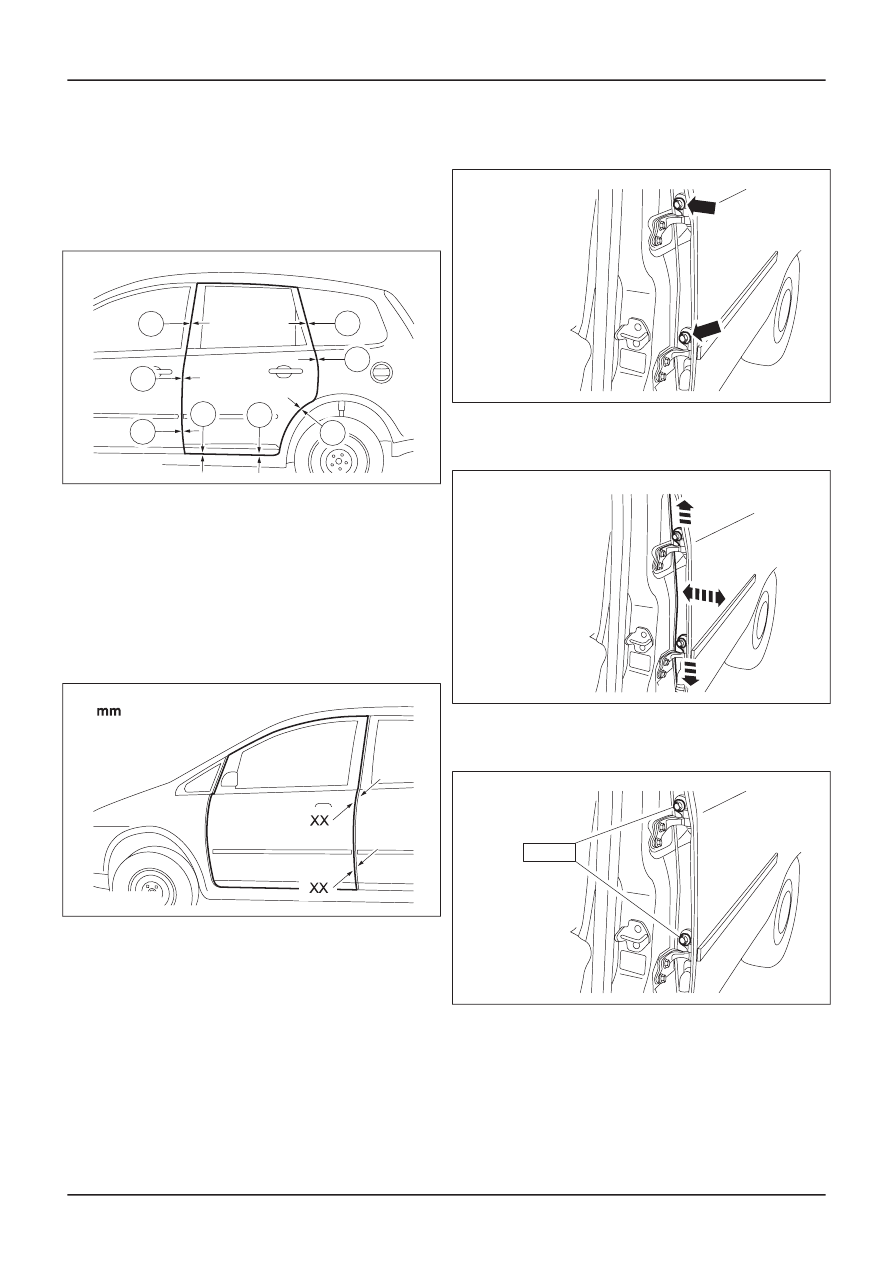

1. NOTE: Make sure that the front and rear

doors are in the fully closed position.

Check and note any misalignment of the rear
door in relation to the door frame and the
rear edge of the front door.

1. 3.5 mm ± 1.0 mm.
2. 6.0 mm ± 2.0 mm.
3. 4.5 mm ± 1.5 mm.

TIE0037294

1

1

2

2

3

3

1

1

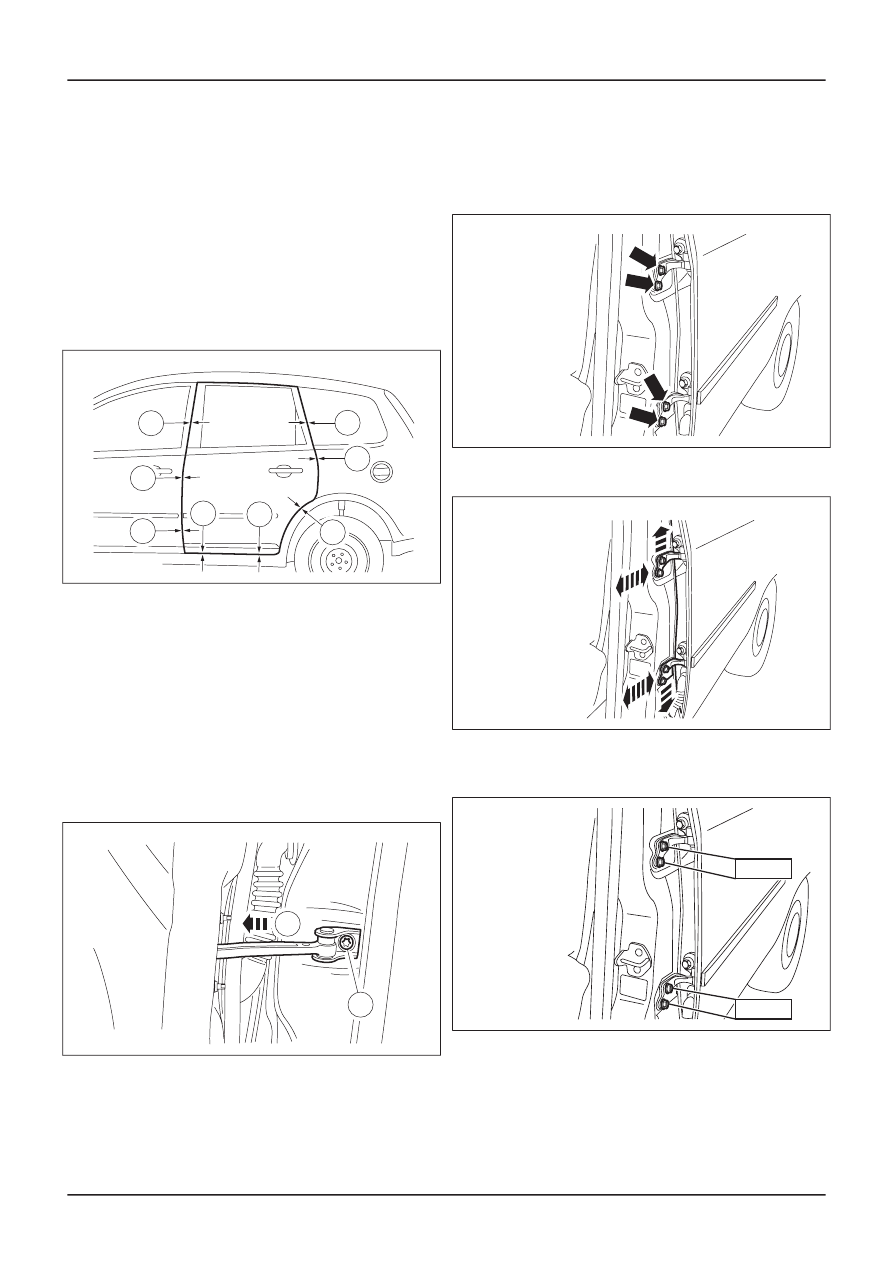

2. If adjustment is required open the front door

and mark the position of the rear door
hinges, to use as reference points as
necessary.

3. Open the rear door.

4. Detach the door check strap from the

B-pillar.

1. Remove the retaining screw.
2. Push the check strap to the fully closed

position.

TIE0037258

1

2

5. Close the rear door.

6. Loosen the door hinge to B-pillar retaining

screws one half turn.

TIE0037293

7. Adjust the door hinges as necessary.

TIE0037643

8. Tighten the door hinge to B-pillar retaining

screws.

E0037296

30 Nm

30 Nm

9. Close the front door.

10. NOTE: Make sure that the front and rear

doors are in the fully closed position.

G330082en

501-03-

21

Body Closures

501-03-

21

GENERAL PROCEDURES

Check and note any misalignment of the rear
door in relation to the door frame and the
rear edge of the front door.

1. 3.5 mm ± 1.0 mm.
2. 6.0 mm ± 2.0 mm.
3. 4.5 mm ± 1.5 mm.

TIE0037294

1

1

2

2

3

3

1

1

11. If further adjustment is required repeat the

door hinge to B-pillar adjustment.

12. NOTE: Make sure that the front and rear

doors are in the fully closed position.

If no further adjustment is required check
and note any misalignment of the rear door
in relation to the front door.

• XX = 0.0 mm + 0.0 mm to - 1.0 mm.

TIE0037261

13. Open the front door.

14. Loosen the rear door hinge to door

retaining screws one complete turn.

TIE0037249

15. Adjust the door hinges to door as

necessary.

TIE0037644

16. Tighten the door hinge to door retaining

screws.

TIE0037292

48 Nm

17. Close the front door.

18. NOTE: Make sure that the front and rear

doors are in the fully closed position.

Check and note any misalignment of the rear
door in relation to the front door.

G330082en

501-03-

22

Body Closures

501-03-

22

GENERAL PROCEDURES

• XX = 0.0 mm + 0.0 mm to - 1.0 mm.

TIE0037261

19. If further adjustment is required repeat the

door hinge to door adjustment.

20. If no further adjustment is required check

and note any misalignment of the rear door
in relation to the rear body panel.

• XX = 0.0 mm +1.0 mm to - 0.0 mm.

TIE0037295

21. Open the rear door and mark the position

of the rear door latch striker plate, to use
as reference points as necessary.

22. Loosen the striker plate retaining screws

one half turn.

TIE0037256

23.

CAUTION: Protect the C-pillar using a

soft cloth to prevent damage.

Using a suitable soft faced hammer, adjust
the striker plate as necessary.

TIE0037616

24. Tighten the striker plate retaining screws.

TIE0037264

20 Nm

25. Close the rear door.

26. Check and note any misalignment of the

rear door in relation to the rear body panel.

• XX = 0.0 mm +1.0 mm to - 0.0 mm.

TIE0037295

27. If further adjustment is required repeat the

rear door latch striker plate to C-pillar
adjustment.

G330082en

501-03-

23

Body Closures

501-03-

23

GENERAL PROCEDURES

28. If no further adjustment is required open

the rear door.

29.

CAUTION: Make sure that the door

check strap is correctly aligned.

Attach the door check strap to the B-pillar.

1. Pull the check strap to the open position.
2. Install the retaining screw.

TIE0037263

1

23 Nm

2

G330082en

501-03-

24

Body Closures

501-03-

24

GENERAL PROCEDURES

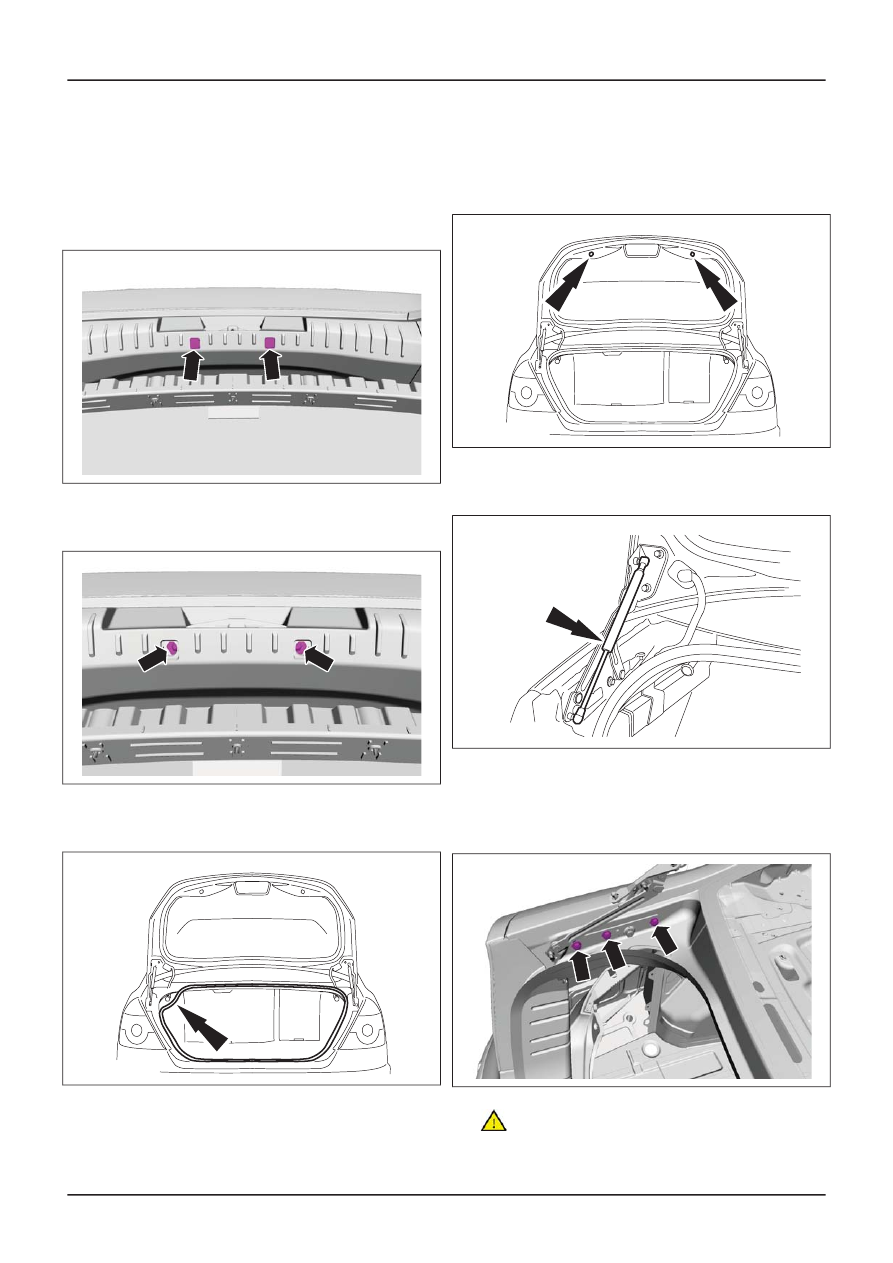

Luggage Compartment Lid Alignment

1. Open the luggage compartment lid.

2. Remove the luggage compartment lid striker

retaining bolt covers.

E59325

3. Loosen the luggage compartment lid striker

retaining bolts.

E59326

4. Remove the luggage compartment lid

weatherstrip.

TIE0024380

5. Remove the luggage compartment lid bump

stops.

TIE0023906

6. Support the luggage compartment lid and

remove the support strut on both sides.

TIE0023907

7. Loosen the luggage compartment lid hinge

to body retaining bolts 2 complete turns on
both sides (luggage compartment lid shown
removed for clarity).

E59187

8.

CAUTION: Protect the luggage

compartment lid and vehicle body using soft
cloth(s) to prevent damage.

G468127en

501-03-

25

Body Closures

501-03-

25

GENERAL PROCEDURES

Loosen the luggage compartment lid hinge
to luggage compartment lid retaining bolts
2 complete turns on both sides.

E59189

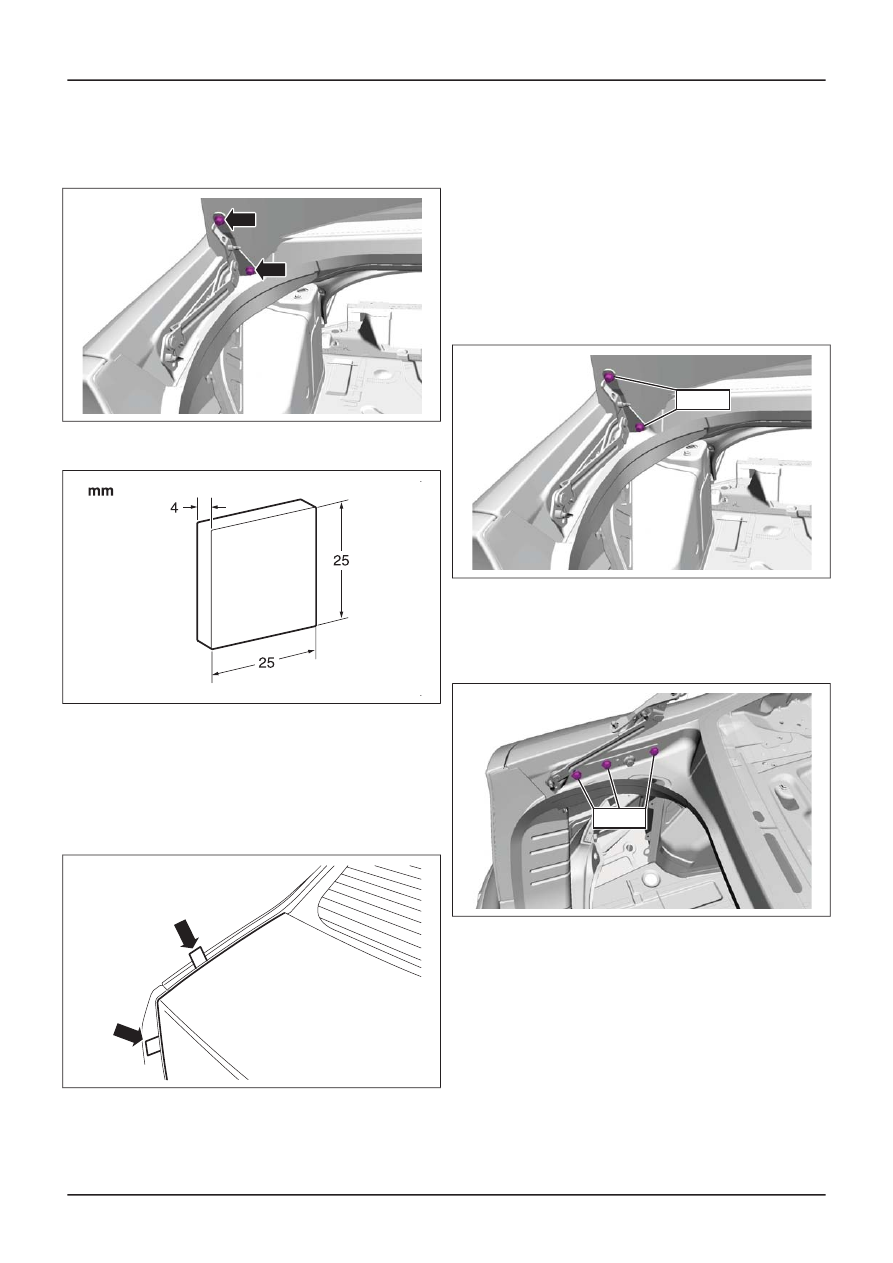

9. Using plastic material, fabricate 4 spacers.

E60431

10. NOTE: Make sure that the luggage

compartment lid is in the fully closed
position.

Insert the spacers between the outer edges
of the luggage compartment lid and the rear
quarter panels on both sides.

E0023914

11. Push down in the luggage compartment lid

hinge area until the luggage compartment

lid is 2 mm below flush with the rear quarter
panel on both sides.

12. Remove the spacers.

13. NOTE: Make sure that the luggage

compartment lid does not move on the
luggage compartment lid hinges.

Carefully open the luggage compartment lid
and tighten the luggage compartment lid
hinge to luggage compartment lid retaining
bolts on both sides.

E59190

23 Nm

14. Tighten the luggage compartment lid hinge

to body retaining bolts on both sides
(luggage compartment lid shown removed
for clarity).

E59188

23 Nm

G468127en

501-03-

26

Body Closures

501-03-

26

GENERAL PROCEDURES
