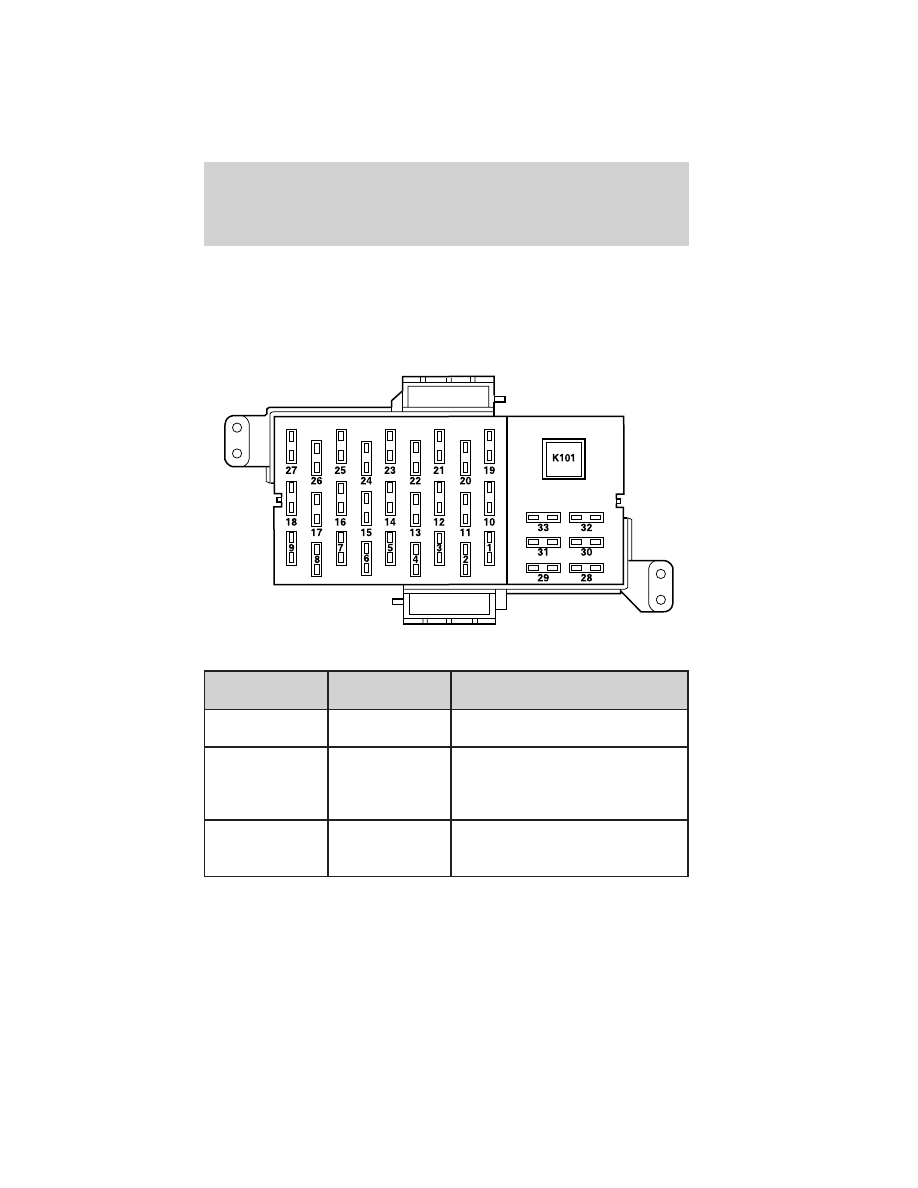

Passenger compartment fuse panel

The fuse panel is located below and to the left of the steering wheel by
the brake pedal. Remove the panel cover to access the fuses.

To remove a fuse use the fuse puller tool provided on the fuse panel
cover.

The fuses are coded as follows.

Fuse/Relay

Location

Fuse Amp

Rating

Protected Circuits

1

10A

Ignition (START) - Starter relay
coil, DTRS

2

7.5A

Power mirrors, Mirror switch,
Keypad switch, Decklid switch,
Adjustable pedal switch, Driver’s
door module, Cluster

3

5A

Ignition (START) - Audio mute,
Police power distribution box
(PDB) (Police vehicles only)

Roadside Emergencies

193

2010 Crown Victoria (cro)
Owners Guide, 2nd Printing
USA (fus)

Fuse/Relay

Location

Fuse Amp

Rating

Protected Circuits

4

10A

Lighting control module (LCM)
(switch illumination), Autolamp
sensor

5

7.5A

Ignition (ON/ACC) - LCM

6

7.5A

LCM

7

10A

Ignition (ON/ACC) - Wiper
module

8

10A

Electronic automatic temperature
control (EATC) module (vehicles
equipped with EATC only)

9

7.5A

Ignition (ON/ACC) - Door lock
switch illumination, Heated seat
switch illumination, Radio,
Antenna, Electrochromatic mirror,
Window relay coil, Decklid relay
coil and Police ON/ACC relay coil
(Police vehicles only)

10

15A

Hazards (non-Police vehicles
only)

20A

Hazards (Police vehicles only)

11

15A

Ignition (ON) - Turn signals

12

15A

Audio

13

10A

Ignition (ON) - rear air
suspension module (RASM),
Cluster

14

15A

Taxi, Adjustable pedals

15

10A

Ignition (ON) - EATC module,
A/C mode switch (vehicles
equipped with manual A/C only),
A/C blower relay coil

16

20A

On-board diagnostics (OBD II)

Roadside Emergencies

194

2010 Crown Victoria (cro)
Owners Guide, 2nd Printing
USA (fus)

Fuse/Relay

Location

Fuse Amp

Rating

Protected Circuits

17

10A

Ignition (ON) - A/C mode switch
(vehicles equipped with manual
A/C), Blend door, Heated seat
modules

18

15A

LCM (interior lighting)

19

10A

LCM (Left-hand low beam)

20

10A

Ignition (ON/START) - Back-up
lamps, Anti-lock brake system
(ABS)

21

10A

LCM (Right-hand low beam)

22

10A

Ignition (ON/START) - Restraint
control module (RCM), Occupant
classification sensor (OCS),
Passenger airbag deactivation
indicator (PADI)

23

15A

Multi-function switch
(Flash-to-pass), LCM (High
beams)

24

10A

Ignition (ON/START) - Passive
anti-theft system (PATS) module,
Powertrain control module (PCM)
relay coil, Fuel relay coil, Ignition
relay coil

25

15A

LCM (Park lamps, corner lamps,
license lamps)

26

10A

Ignition (ON/START) - Cluster,
LCM, Overdrive cancel switch,
Traction control switch

27

—

Not used

28

7.5A

Brake signal, LCM (brake
transmission shift interlock), ABS

29

2A

Hazard in (Police vehicles only)

Roadside Emergencies

195

2010 Crown Victoria (cro)
Owners Guide, 2nd Printing
USA (fus)

Fuse/Relay

Location

Fuse Amp

Rating

Protected Circuits

30

2A

Battery saver (Police vehicles
only)

31

5A

Key in (LCM)

32

2A

Hazard out (Police vehicles only)

33

10A

Fire suppression module (if
equipped) (Police vehicles only)

K101

Full ISO relay

Window relay, Decklid (Police
vehicles only)

Power distribution box

The power distribution box is located in the engine compartment. The
power distribution box contains high-current fuses that protect your
vehicle’s main electrical systems from overloads.

WARNING: Always disconnect the battery before servicing high
current fuses.

WARNING: To reduce risk of electrical shock, always replace
the cover to the power distribution box before reconnecting the

battery or refilling fluid reservoirs.

If the battery has been disconnected and reconnected, refer to the
Battery section of the Maintenance and Specifications chapter.
