Ford Crown Victoria (2010 year). Manual - part 15

WARNING: Handle a halogen headlamp bulb carefully and keep
out of children’s reach. Grasp the bulb only by its plastic base

and do not touch the glass. The oil from your hand could cause the
bulb to break the next time the headlamps are operated.

Note: If the bulb is accidentally touched, it should be cleaned with
rubbing alcohol before being used.

Note: The headlamp bulb should not be removed from the headlamp
until just before a replacement bulb is installed. Removing the bulb for
an extended period of time may affect headlamp bulb performance.
Contaminants may enter the headlamp where they can settle on the lens
and reflector. Never turn the headlamps on with the bulb removed.

Replacing front parking/cornering/turn signal lamp bulbs

To remove the parking/cornering/turn signal lamp bulbs:

1. Make sure the headlamp switch is in the off position, then open the
hood.

2. Remove the three pin type retainers and the radiator shield.

3. Remove two nuts from the back
side of the lamp assembly, then pull
the lamp assembly away from the
vehicle.

4. Rotate the bulb socket
counterclockwise and remove it
from the lamp assembly.

5. Carefully pull bulb straight out of
the socket and push in the new
bulb.

6. To install, reverse the order of
the removal procedure.

Lights

61

2010 Crown Victoria (cro)
Owners Guide, 2nd Printing
USA (fus)

Note: The parking lamp/turn signal bulbs should not be removed from
the lamp until just before a replacement bulb is installed. Removing the
bulb for an extended period of time may affect headlamp bulb
performance. Contaminants may enter the headlamp where they can
settle on the lens and reflector. Never turn the lamps on with the bulb
removed.

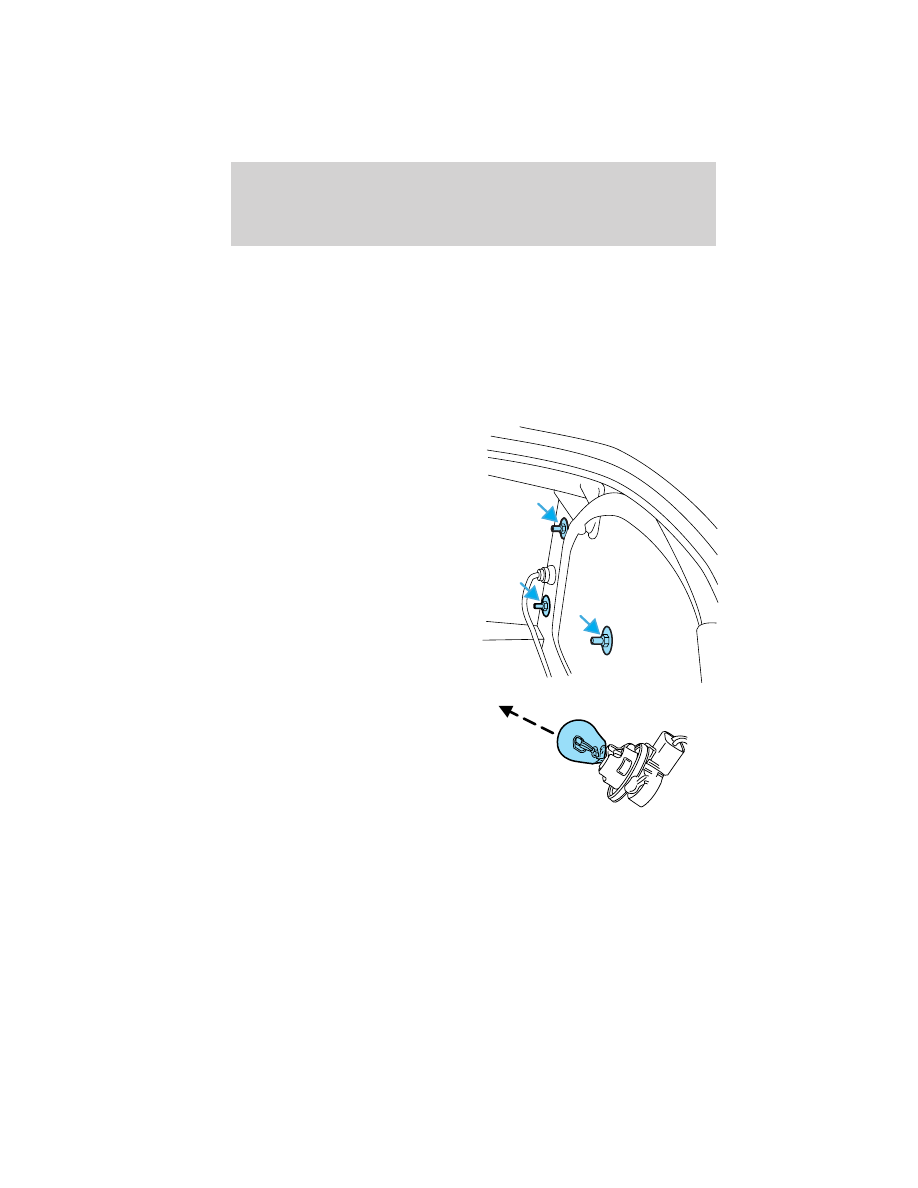

Replacing tail/brake/turn signal lamp bulbs

The tail lamp, the brake lamp and the turn signal lamp bulbs are located
in the tail lamp assembly. Follow the same steps to replace either bulb.

1. Make sure the headlamp switch is
in the off position, then open the
trunk, remove pin-type retainer and
carefully pull the carpet away to
expose the lamp assembly hardware.

2. Remove the three nuts and the
lamp assembly from the vehicle.

3. Remove the bulb socket by
rotating it counterclockwise, then
pulling it out of the lamp assembly.

4. Pull the bulb from the socket and
push in the new bulb.

5. Install the bulb socket into the
lamp assembly by rotating it
clockwise.

6. Install the lamp assembly on the
vehicle with three nuts, ensuring the
nuts are flush with the body to
prevent water from entering the trunk.

7. Carefully push the carpet back in to place and install the pin-type
retainer.

Lights

62

2010 Crown Victoria (cro)
Owners Guide, 2nd Printing
USA (fus)

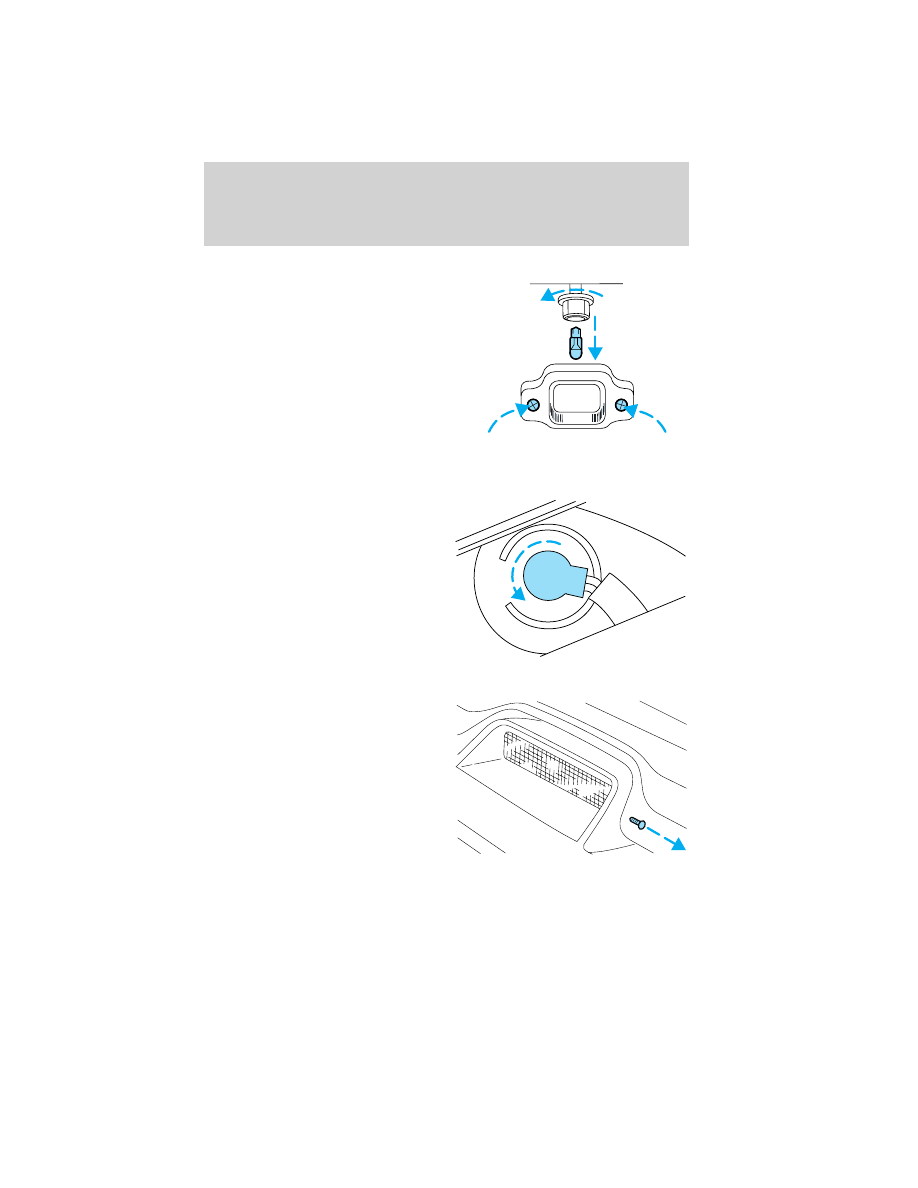

Replacing license plate lamp bulbs

1. Make sure the headlamp switch is
in the off position, then remove two
screws, grommets and the license
plate lamp assembly from the trunk
lid.

2. Carefully pull the bulb from the
socket and push in the new bulb.

3. Install the lamp assembly on the
trunk lid with two grommets,
ensuring that the grommets are
pushed all the way in to the trunk lid and secured with two screws.

Replacing backup lamp bulbs

1. Open the trunk, then remove the
bulb socket from the trunk lid by
turning it counterclockwise.

2. Pull the bulb straight out of the
socket and push in the new bulb.

3. Install the bulb socket in trunk lid
by turning clockwise.

Replacing high-mount brakelamp bulbs

1. Remove two screws from the
lamp assembly.

2. Carefully lift the lamp assembly
up for access to the bulbs.

Lights

63

2010 Crown Victoria (cro)
Owners Guide, 2nd Printing
USA (fus)

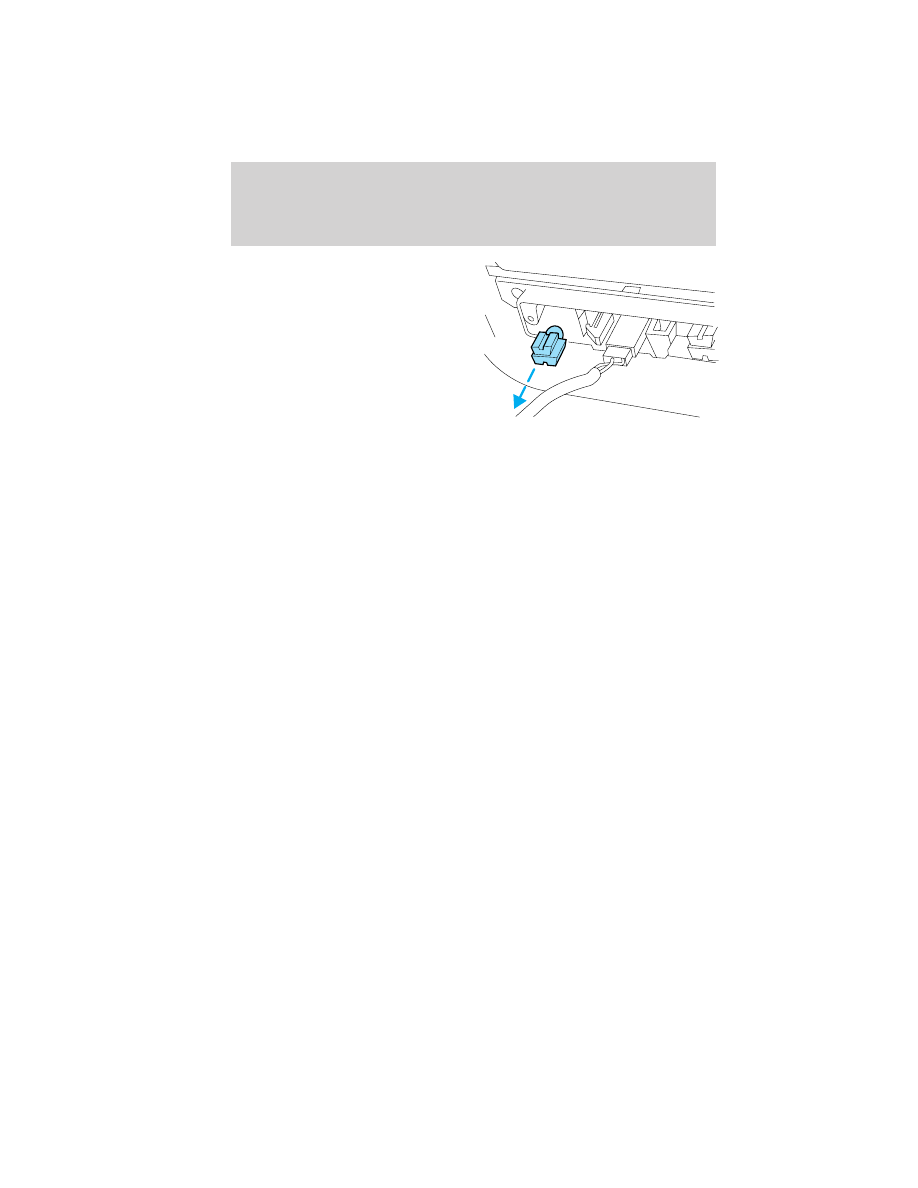

3. Carefully pull the bulb socket out
of the lamp assembly.

4. Pull the bulb straight out of the
socket and push in the new bulb.

To install, reverse the removal
procedure.
