Форд Фокус (98+ года). Установка механизма управления коробки передач iB5
Форд Фокус (98+ года). Установка механизма управления коробки передач iB5
Для установки механизма управления коробкой передач iB5 необходимо следующее:
- установите рычаг переключения передач в нейтральное положение;
- снимите пластмассовую панель рычага переключения;
|

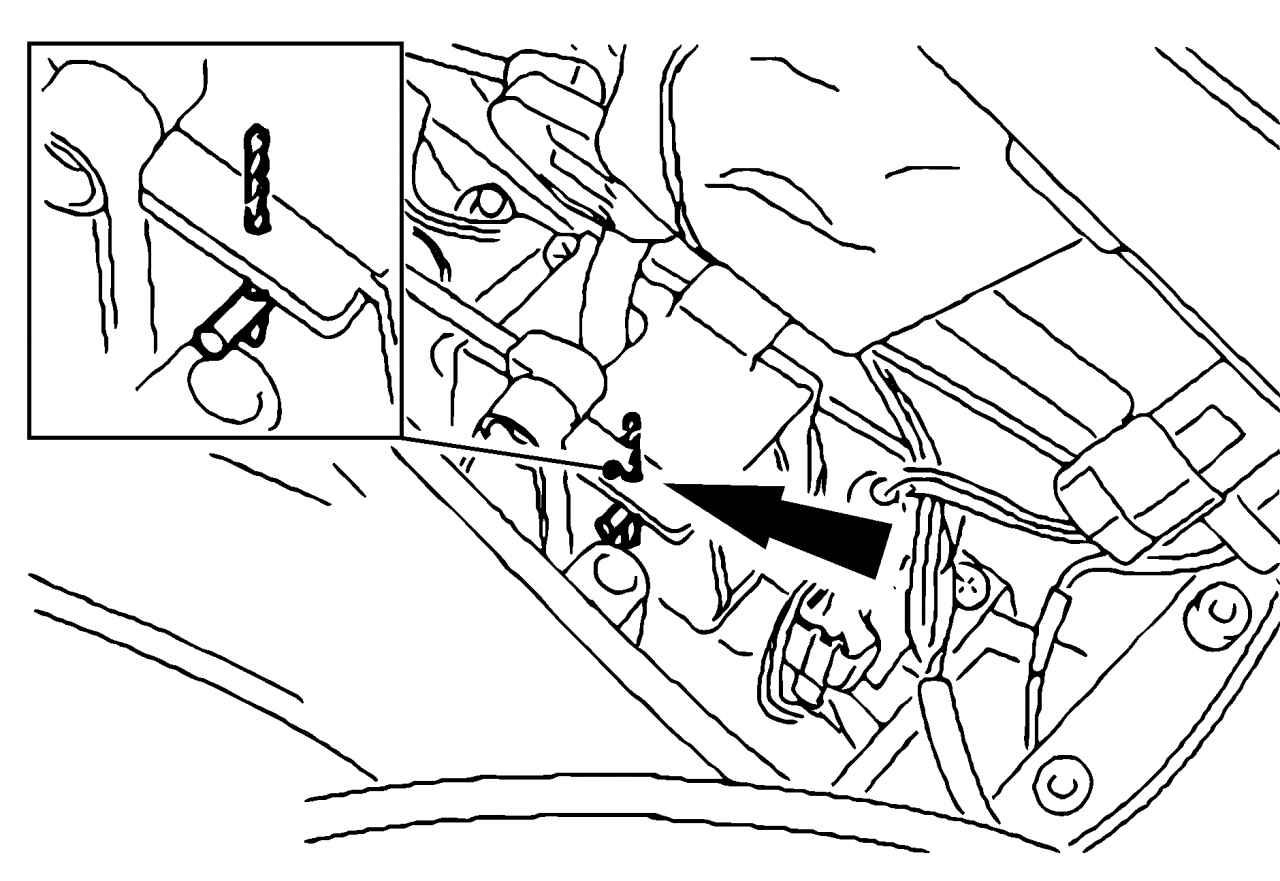

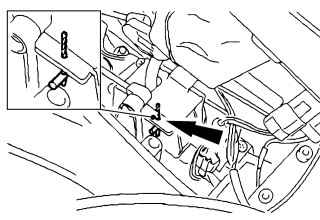

Рис. 223. Установка сверла
|
- вставьте сверло диаметром 3 мм в отверстие основания рычага (
рис. 223);
- поднимите автомобиль на подъемнике или надежно закрепите на опорах;
|

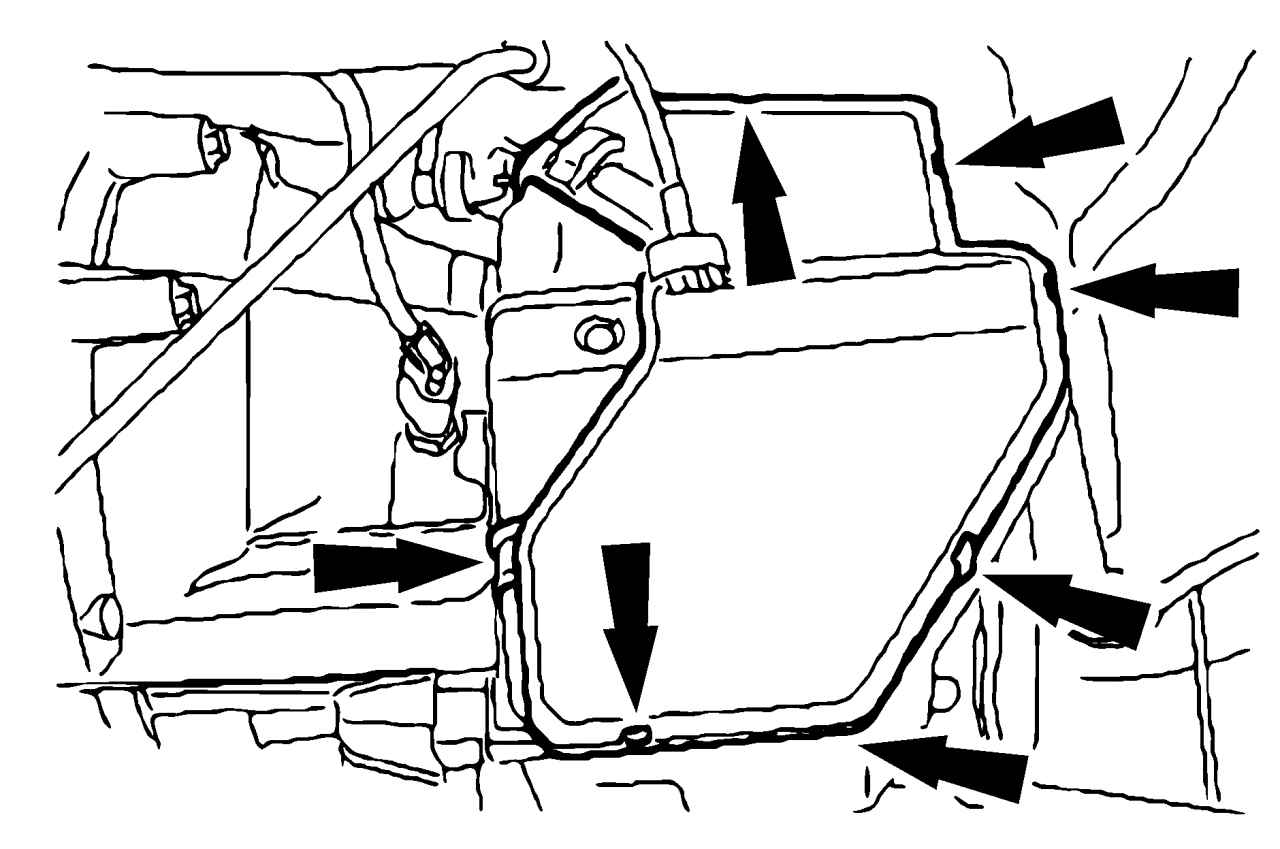

Рис. 224. Снятие крышки механизма переключения передач
|
- под автомобилем снимите крышку механизма переключения (
рис. 224);
|

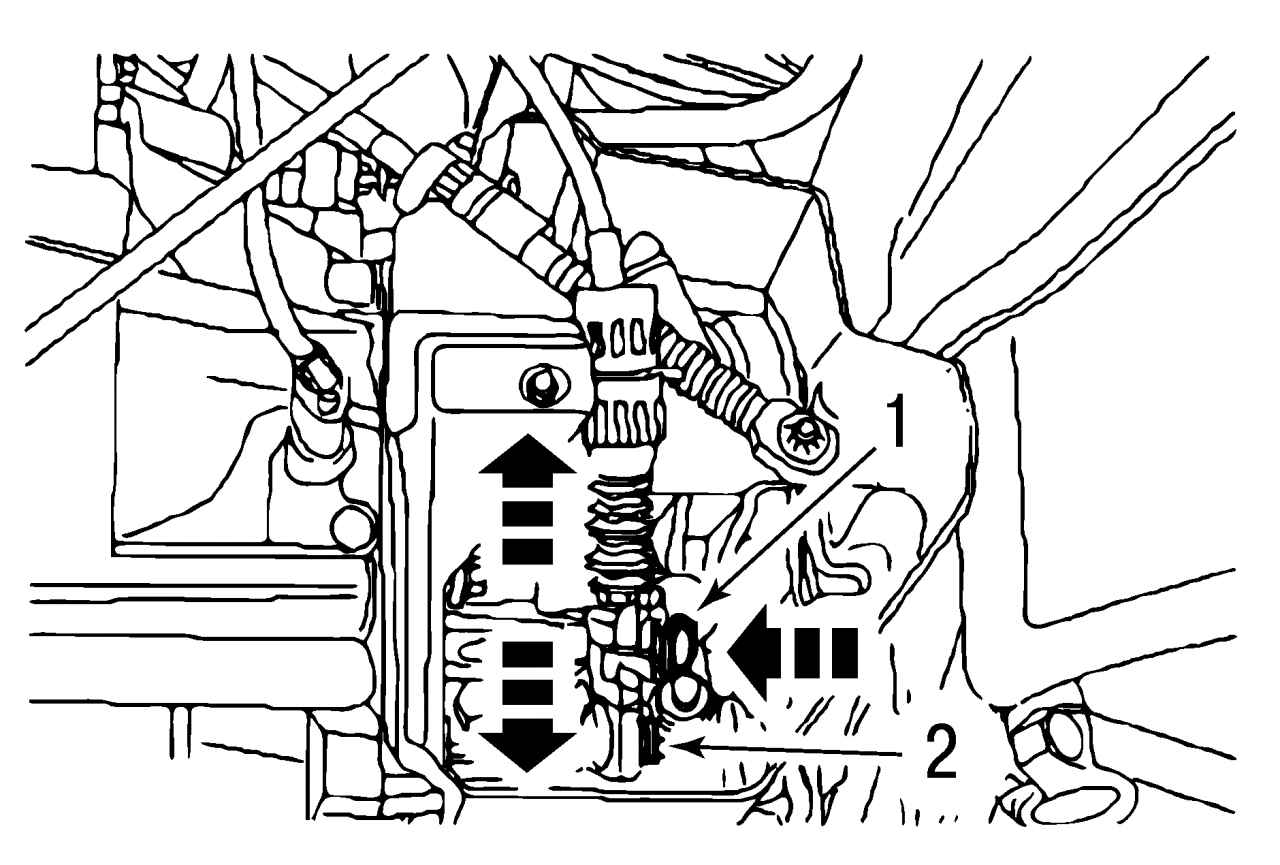

Рис. 225. Регулировка троса выбора передач
|
- отрегулируйте трос 1 (
рис. 225) выбора передач, для этого нажмите на цветной фиксатор и переведите рычаг 2 в среднее положение;

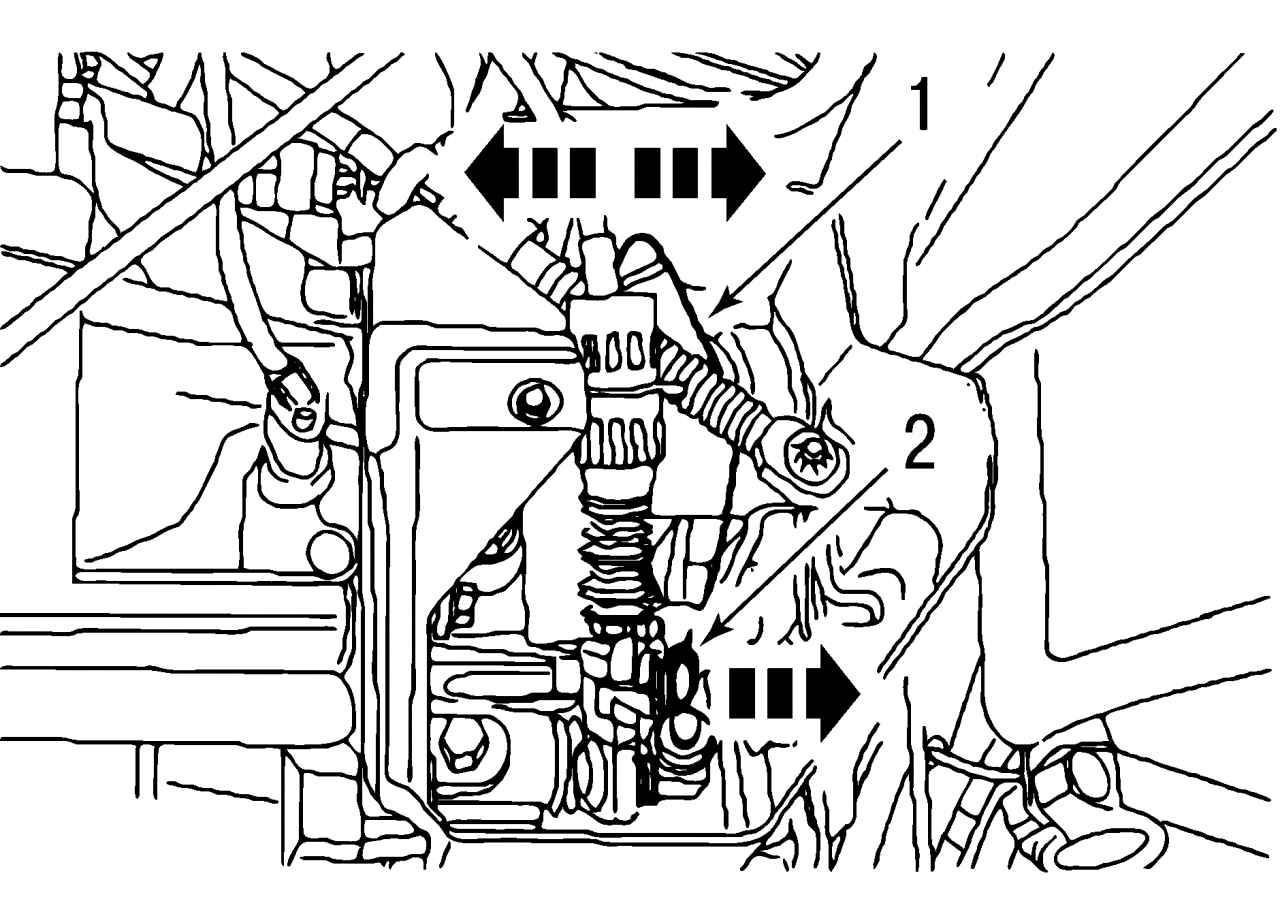

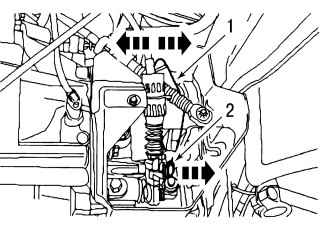

- переместите рычаг в сторону включения 3-й и 4-й передач и отпустите. Зафиксируйте трос, отжав цветной фиксатор (
рис. 226);
- установите крышку механизма переключения передач;
- опустите автомобиль;
- выньте сверло и установите пластмассовую крышку рычага переключения передач.
