Форд Фокус (98+ года). Проверка и измерение поршней

При визуальном осмотре обратите особое внимание на поверхность рубашки поршня, проточки для колец, днище поршня на наличие следов износа и рисок. Поршни и поршневые пальцы являются парными деталями. Для измерения наружного диаметра поршня вам необходим микрометр соответствующего размера. Измерение диаметра производите, поворачивая микрометр на 90°. Поршни, имеющие овальность выше допустимых значений, необходимо заменить.

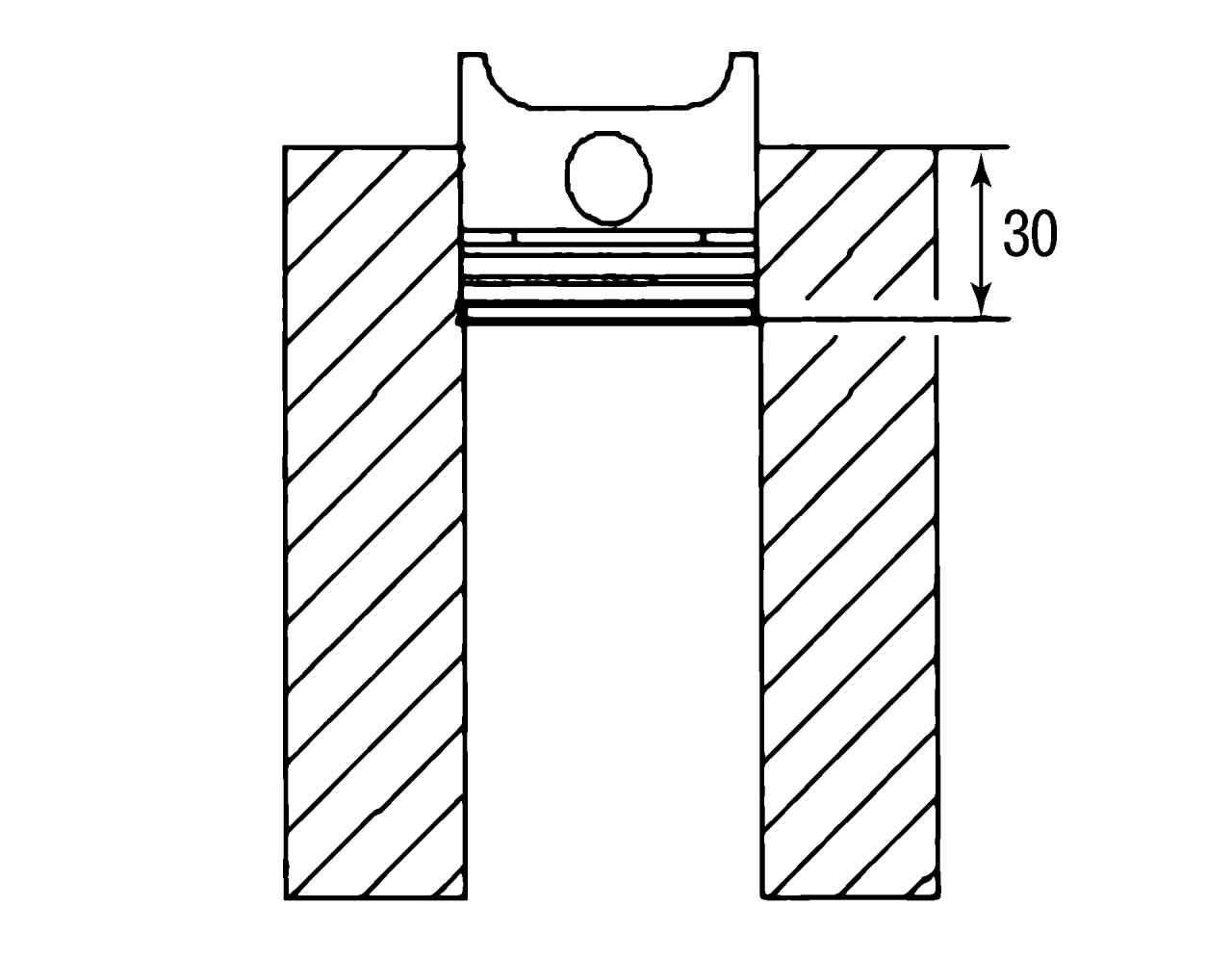

Рис. 162. Измерение зазоры в стыке поршневого кольца

Зазор в стыке поршневого кольца измеряйте с помощью измерительного щупа. Для этого поставьте отдельно поршневое кольцо на глубину примерно 30 мм в цилиндр и измерьте зазор с помощью щупа (рис. 162).

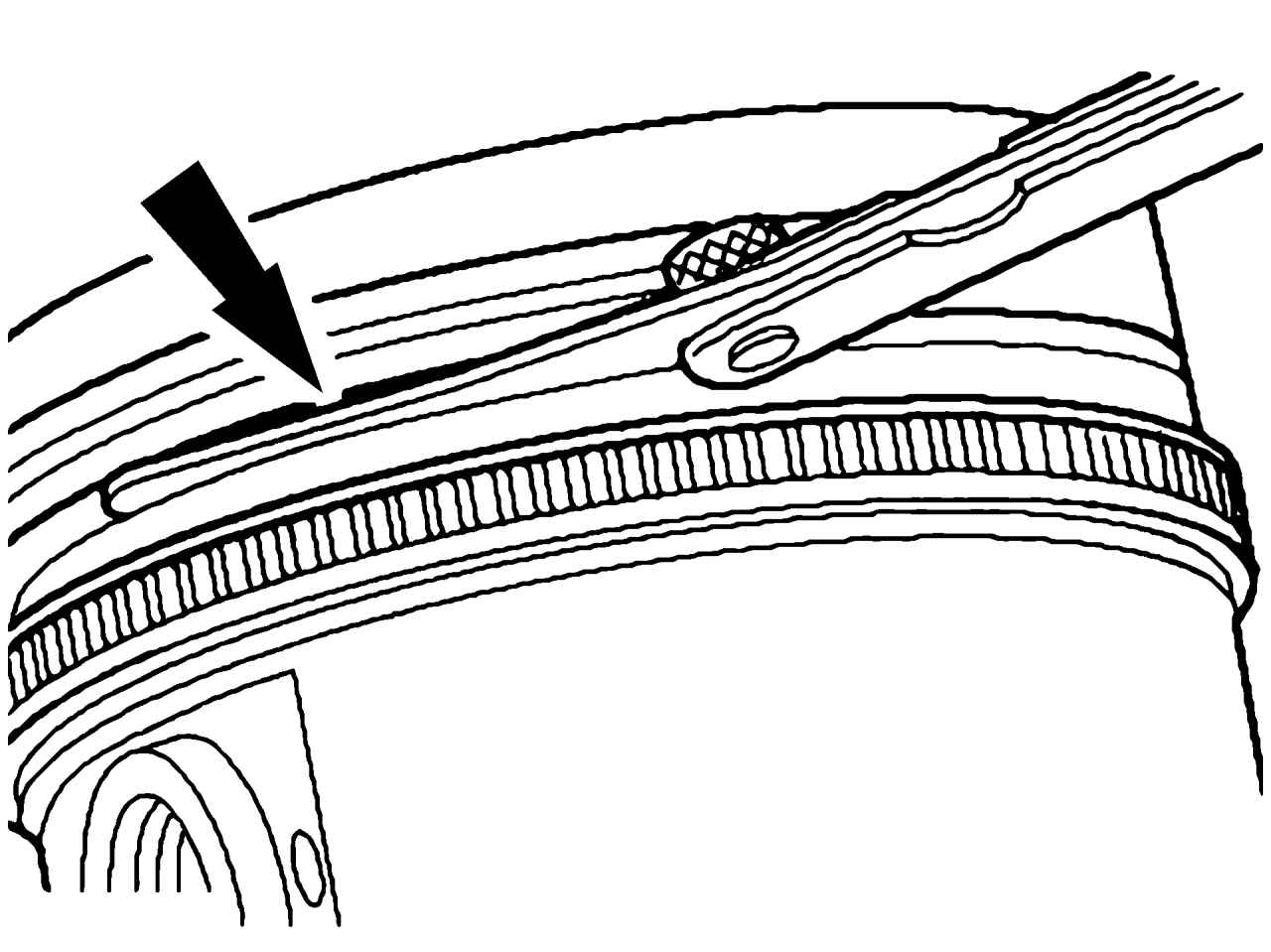

Рис. 163. Измерение зазора поршневых колец по высоте

Зазор по высоте на установленных поршневых кольцах измеряется щупом (рис. 163).
