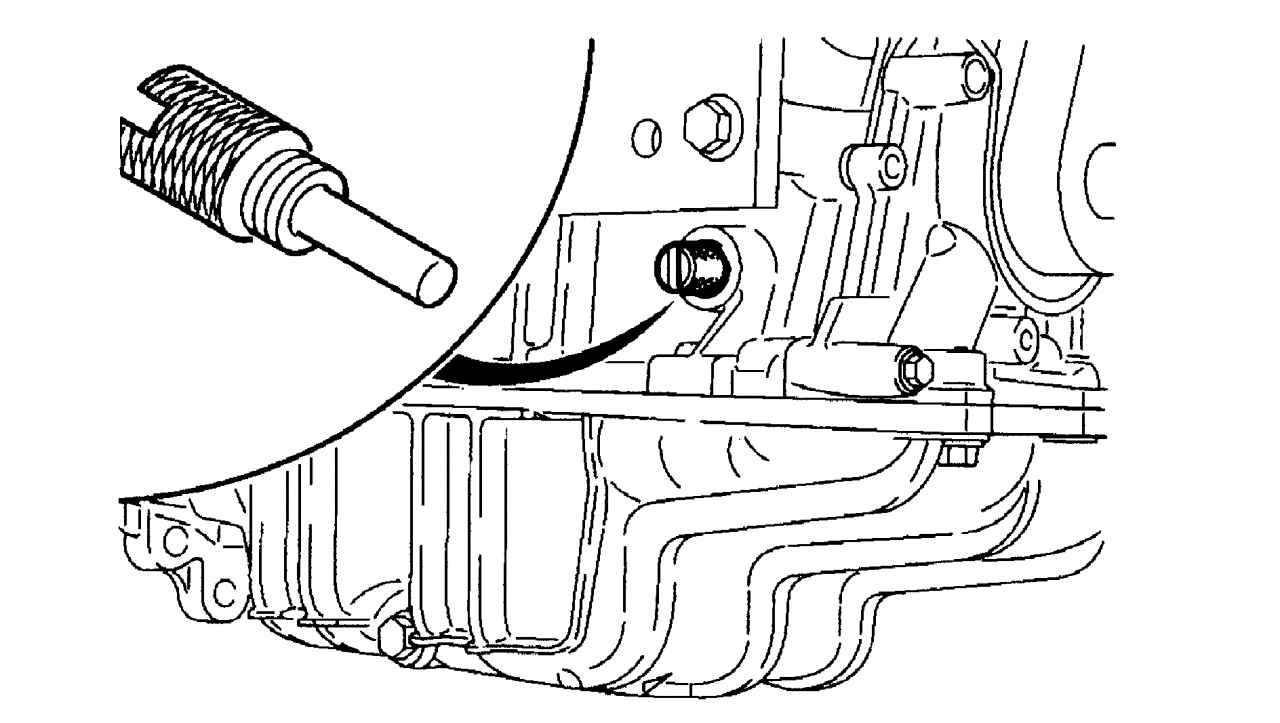

Рис. 45. Фиксирование коленчатого вала с помощью специального инструмента 21-210

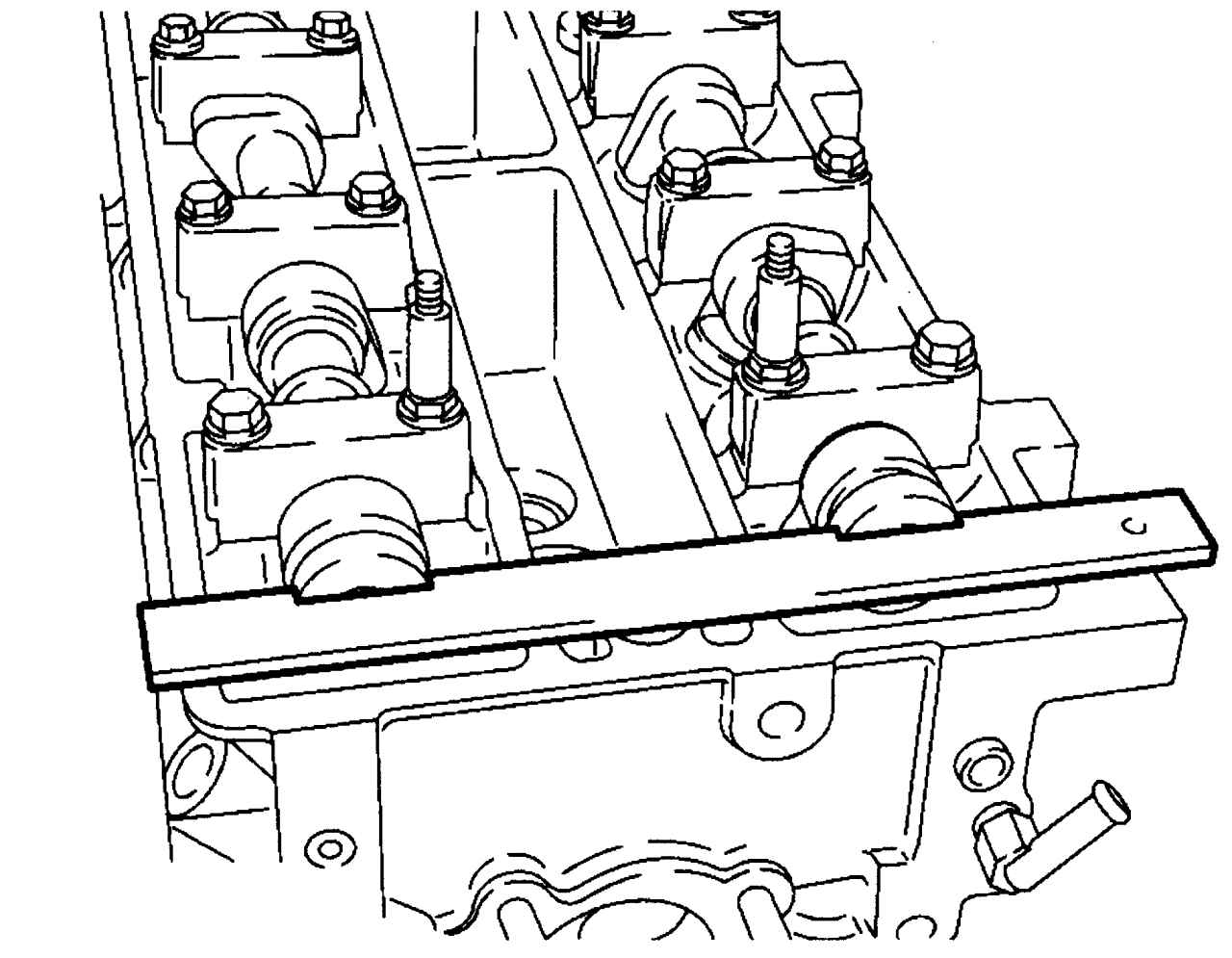

Рис. 46. Фиксирование при сборке распределительных валов специальным установочным приспособлением 21-162 Zetec, 21-162-А Zetec-SE при положении 1-го цилиндра в верхней мертвой точке
При многих видах работ с двигателем бывает необходимо фиксировать коленчатый вал в положении, когда поршень первого цилиндра находится в ВМТ. Клапаны 1-го цилиндра в этом случае закрыты. Отсчет цилиндров ведется от передней части автомобиля.
На большинстве старых двигателей положение поршня 1-го цилиндра в ВМТ. проверяется по положению бегунка распределителя зажигания (бегунок стоит против соответствующей маркировки на корпусе распределителя), а маркировка на маховике совпадает с маркировкой в смотровом отверстии. Это можно сделать, осторожно толкая автомобиль до установки поршня 1-го цилиндра в ВМТ, при этом лучше включить 5-ю передачу.
Предупреждение
На двигателях серии Zetec и Endura — не старайтесь провернуть коленчатый вал за зубчатый ремень — ремень может незаметно перескочить на один зуб, что приведет к изменению фаз газораспределения. Время управления в этом случае изменится, повреждения привода распределительного вала и корпуса поршня запрограммированы.
