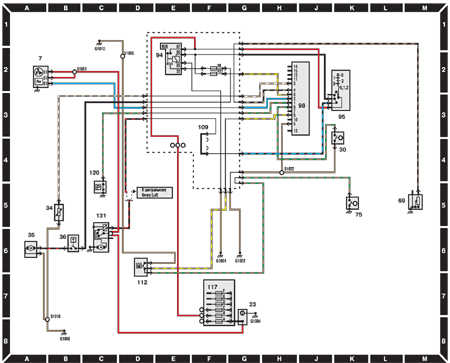

14.6.2. Система пуска, аккумуляторная батарея, вентилятор, датчики
| ОБЩИЕ СВЕДЕНИЯ |
МОДЕЛИ ДО 1995 Г. ВЫПУСКА
 |
|
7 – генератор;
23 – аккумуляторная батарея; 30 – датчик полного закрытия дроссельной заслонки; 35 – вентилятор охлаждения двигателя; 36 – датчик температуры охлаждающей жидкости; 69 – датчик уровня топлива; 75 – выключатель контрольной лампы сигнального устройства низкого уровня тормозной жидкости и включения стояночного тормоза (на рычаге стояночного тормоза); |
94 – реле зажигания; 95 – замок зажигания; 98 – комбинация приборов; 109 – перемычка; 112 – датчик низкого уровня тормозной жидкости; 117 – блок предохранителей в моторном отсеке; 120 – датчик давления масла; 131 – стартер |
