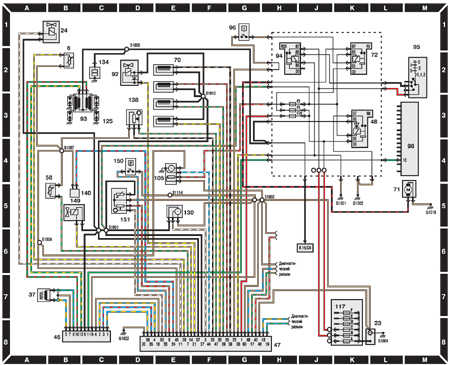

14.6.8. Система управления двигателем Zetec (16V)
| ОБЩИЕ СВЕДЕНИЯ |
МОДЕЛИ ВЫПУСКА ДО 1995 Г.
 |
|
6– датчик температуры воздуха во
впускном коллекторе; 23 – аккумуляторная батарея; 24 – электромагнитный клапан; 37 – датчик угла поворота коленчатого вала; 46 – ЭБУ зажиганием; 47 – ЭБУ впрыском топлива EEC IV; 48 – реле питания систем впрыска топлива и зажигания CFI; 58 – датчик температуры охлаждающей жидкости; 70 – топливные форсунки; 71 – топливный насос; 72 – реле топливного насоса; 92 – электромагнитный клапан системы холостого хода; |
93 – катушка зажигания; 94 – реле зажигания; 95 – замок зажигания; 96 – комбинация приборов; 105 – датчик кислорода; 117 – блок предохранителей в моторном отсеке; 125 – свеча зажигания; 130 – датчик скорости автомобиля; 134 – конденсатор; 138 – датчик положения дроссельной заслонки; 148 – датчик угла поворота распредвала; 149 – электромагнитный воздушный клапан; 151 – измеритель расхода воздуха |
