Форд Мондео (2000+ року). Демонтаж блоку управління опаленням і вентиляцією

Демонтаж блоку управління опаленням і вентиляцією

Оскільки на практиці переважає наявність систем з ручним регулюванням температури в салоні, то нижче наводиться опис демонтажу блока керування для подібних систем.



ПОРЯДОК ВИКОНАННЯ

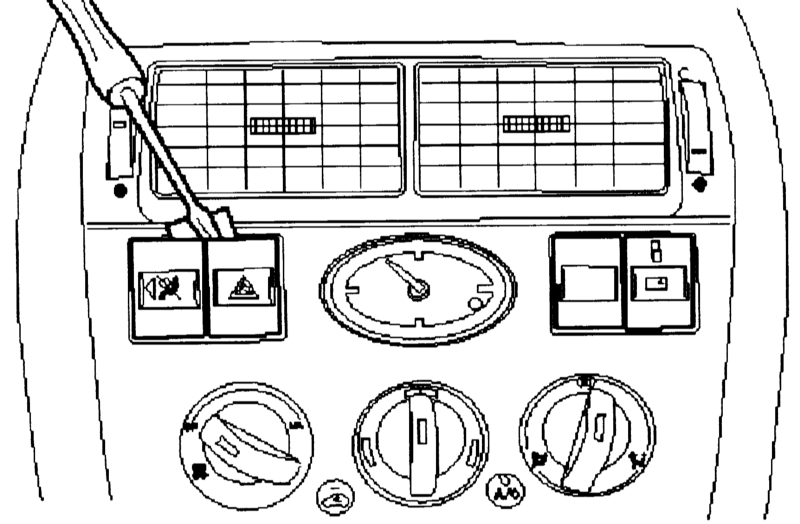

Вийміть акумуляторну батарею і демонтуйте радіоприймач або аудіосистему. Вигвинтіть середні гвинти із захисної облицювання і... ...обережно витягніть чохол перемикача (вказано стрілкою) середній консолі.   Витягніть чохол перемикача (стрілки) із середньої консолі. Далі вигвинтіть нижні гвинти (вказано стрілками) з захисною облицювання і витягніть декоративну кришку з консолі настільки, щоб кабельний роз'єм не виявився занадто натягнутим.   Вигвинтіть нижні гвинти (стрілки) з захисною облицювання. Перед тим як витягти вимикач з декоративної кришки, вставте спочатку шматок ганчірки між викруткою і кришкою. Потім відіжміть вимикач і від'єднайте багатоконтактний роз'єм.   Вставити шматок ганчірочки між викруткою і кришкою і тільки після цього відіжміть вимикач. Тепер відкрутіть верхні гвинти (вказано стрілками) з захисною облицювання і...   Відкрутіть верхні гвинти (стрілки) з захисною облицювання. ...від'єднайте штекер (вказано стрілкою) від блоку управління пічки/кондиціонера.   Від'єднайте штекер (стрілки) від блоку управління. Далі відкрутіть чотири гвинти (вказано стрілками) і витягніть блок управління з ніші.   Відкрутіть гвинти (стрілки) і витягніть блок управління з ніші. Проведіть монтаж в зворотному порядку.
