Форд Мондео (2000+ року). Заміна двигуна вентилятора

Заміна двигуна вентилятора

При наявності певної ремісничої вправності ви завжди зможете замінити двигун вентилятора.



ПОРЯДОК ВИКОНАННЯ

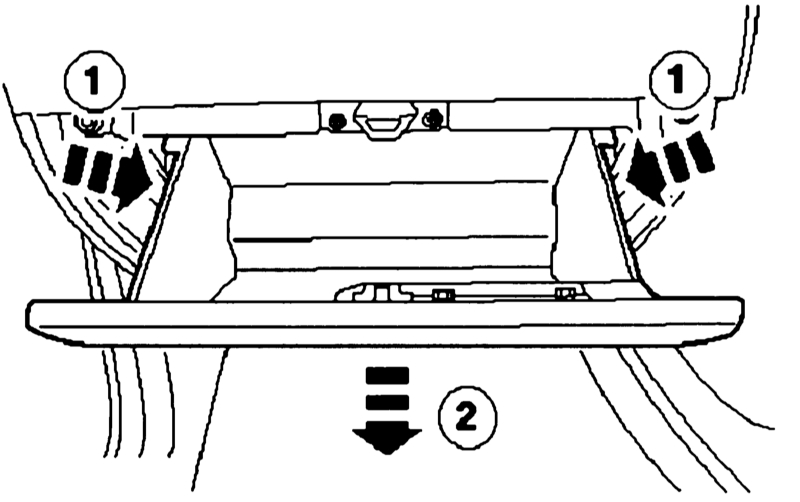

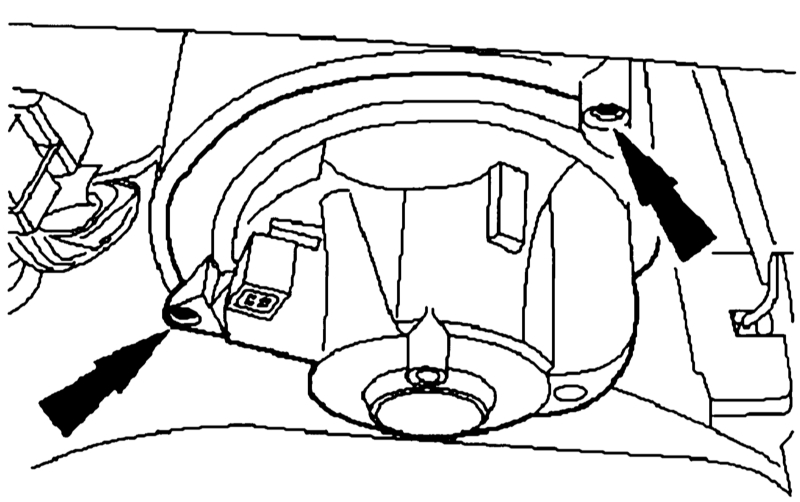

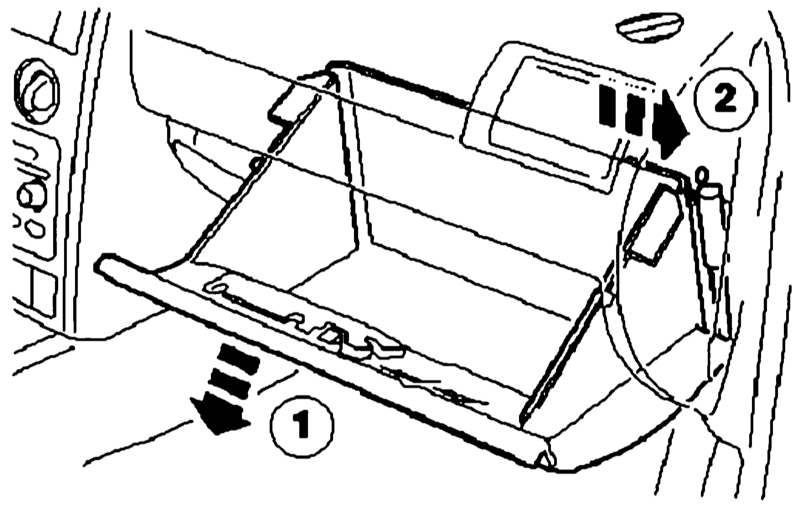

Звільніть у правому просторі для ніг п'ять затискачів нижній обшивки і... ...зніміть поворотний демпфер речового ящика. Для цього відкрийте кришку 1 і змістіть верхню частину демпфера 2 з речового ящика для отримання доступу до поворотного демпфера.   Зняття поворотного демпфера. 1 — Кришка, 2 — Верхня частина поворотного демпфера. Тепер демонтуйте речовий ящик. Для цього натисніть на бічні стінки ящика 1 до середини і зніміть його з шарнірів 2. Як тільки ящик виявився свешенным, можна побачити двигун вентилятора – витягніть з'єднувальний штекер і... ...вигвинтіть двигун (гвинти вказані стрілками).   Демонтаж речового ящика: Спочатку натисніть на бічні стінки 1 за вказаними стрілками напрямами і свесьте потім шарніри 2. Демонтаж двигуна вентилятора: відкрутіть три гвинти (вказано стрілками). Проведіть монтаж в зворотному порядку.

Точне дозування – настановні електродвигуни блоку управління обігріву/вентиляції

Замість тросів Боудена в mondeo процес перемикання в блоці управління обігріву/вентиляції виконують чуйно працюють електричні установчі двигуни. Оскільки в побуті, як показала практика, у вас не так часто трапляються неприємності з такими електричними послужливими духами , то тут не будемо на них зупинятися детально. Однак для тих, у кого установчі двигуни все-таки викликають інтерес, бо воздухонаправляющие заслінки тут працюють не так, як ви собі це уявляєте, ми пропонуємо тут креслення системи обігріву з усіма керуючими елементами і додатковими вузлами.

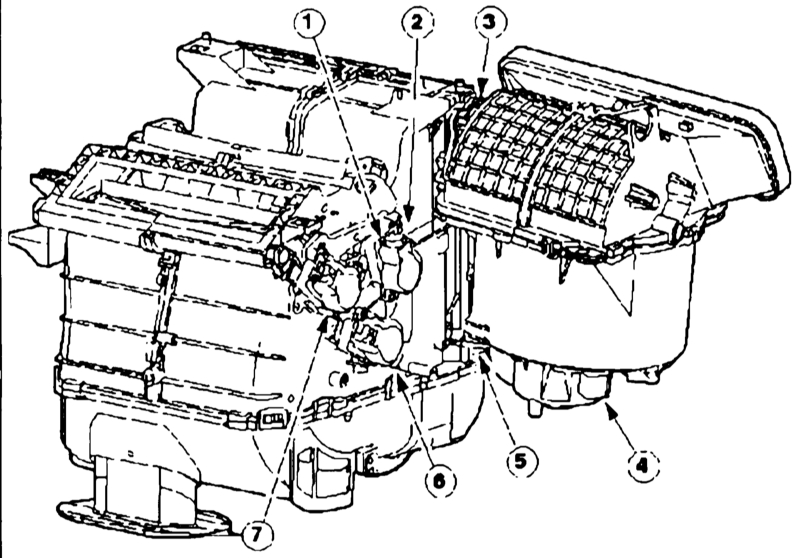

Компактна і продуктивна: система обігріву в mondeo

1 — Інсталяційний двигун сопла обігрівача,  2 — Датчик вихідної температури,  3 — Інсталяційний двигун сопла вентиляції,  4 — Двигун вентилятора,	5 — Потенціометр двигуна вентилятора,  6 — Регулятор температури,  7 — Інсталяційний двигун сопла вентиляції (середина, простір для ніг).

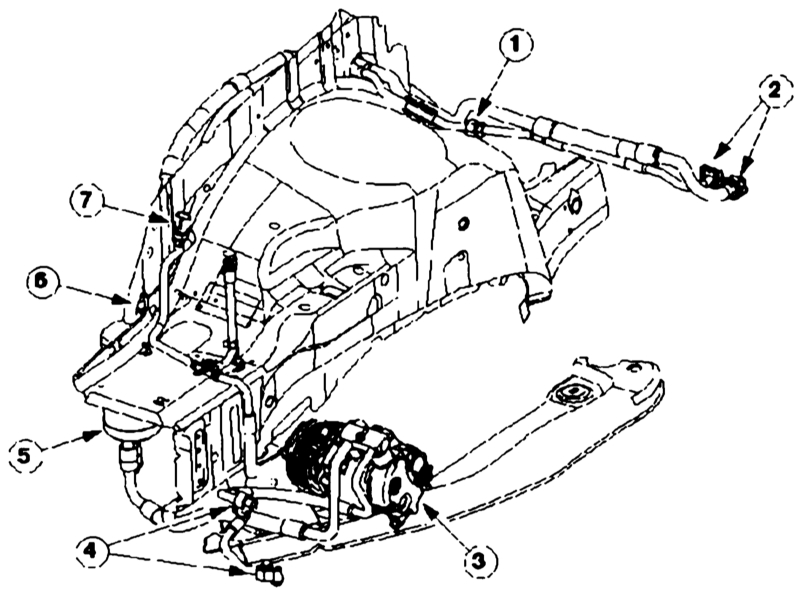

Розташовуються в передній частині автомобіля: компоненти АС

1 — Фіксуючий дросель,  2 — Висновки випарника,  3 — АС-компресор,  4 — Висновки конденсатора,	5 — Воздухоосушитель,  6 — Вимикач зниженого тиску,  7 — Вимикач високого тиску.

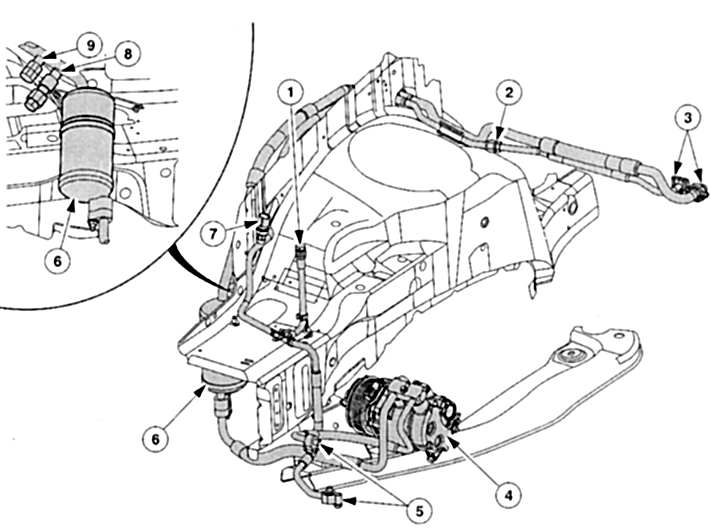

Замкнута система: кругообіг охолоджуючого засобу

1 — Сервісний висновок високого тиску,  2 — Фіксуючий дросель,  3 — Висновки випарника,  4 — Компресор,  5 — Висновки конденсатора,	6 — Воздухоосушитель/акумулятор,  7 — Вимикач високого тиску,  8 — Вимикач зниженого тиску,  9 — Сервісний висновок низького тиску.

Ефективна і непомітна — система кондиціонування (АС)

Оскільки система обігріву досить дешева, то вона непогано виглядає з серійної АС: вона працює непомітно на задньому плані і роками не вимагає особливого догляду та технічного обслуговування. Якщо у вашому mondeo і трапилися виключення з цього правила, то краще викликати спеціаліста з систем кондиціонування. Для виконання відповідних ремонтних робіт тут необхідно мати, безсумнівно, спеціальний інструментарій, який, безумовно, не можна виявити в технічному фонді любителя. Для отримання загального уявлення про систему кондиціонування mondeo нижче пропонуються креслення з її функціональними компонентами і шляхами проходження охолоджуючого засобу.
