19.10.2. Электродвигатель вентилятора

ОБЩИЕ СВЕДЕНИЯ

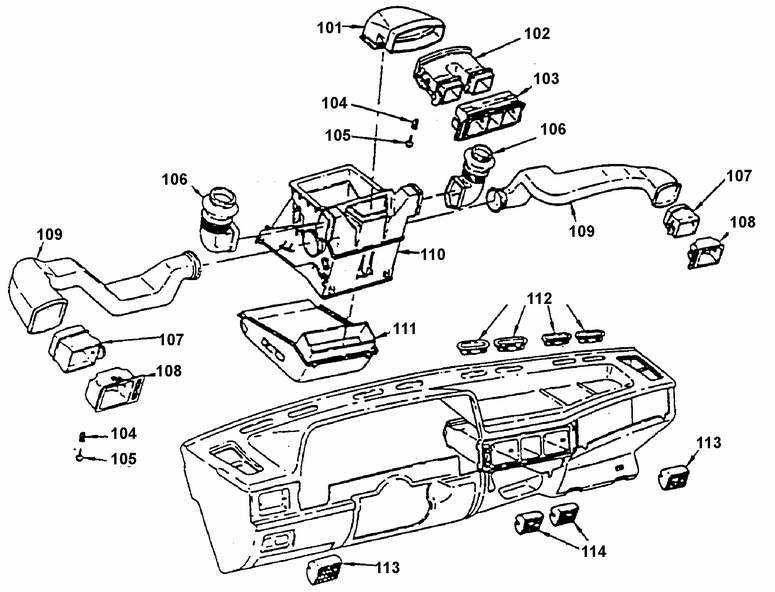

Воздуховоды

20.10.2 Электродвигатель вентилятора Daewoo Nexia 1994+

101. ЦЕНТРАЛЬНЫЙ ВЕРХНИЙ ВОЗДУХОВОД
102. ЦЕНТРАЛЬНЫЙ КОЛЛЕКТОР
103. БЛОК ВЕНТИЛЯЦИОННЫХ СОПЕЛ
104. МОНТАЖНАЯ ПРОБКА
105. ВИНТ
106. ВОЗДУХОВОД ОБДУВА ВЕТРОВОГО СТЕКЛА
107. БОКОВОЙ ВОЗДУШНЫЙ ПАТРУБОК

108. БОКОВОЕ ВЕНТИЛЯЦИОННОЕ СОПЛО
109. БОКОВОЙ ВОЗДУХОВОД
110. БЛОК СИСТЕМЫ KB
111. НИЖНЯЯ КАМЕРА
112. СОПЛА ОБДУВА СТЕКЛА
113. БОКОВАЯ ВЕНТИЛЯЦИОННАЯ РЕШЕТКА
114. ЦЕНТРАЛЬНАЯ ВЕНТИЛЯЦИОННАЯ РЕШЕТКА

Снять или отсоединить

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отрицательный провод аккумуляторной батареи.

2. Электрические соединения электродвигателя.

3. Воздуховод от кожуха нагнетателя.

4. Винты крепления электродвигателя к кожуху.

5. Электродвигатель в сборе с вентилятором.

6. Гайки крепления вентилятора, снять вентилятор с вала электродвигателя.

Установить или присоединить

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Вентилятор на вал электродвигателя.

2. Электродвигатель в сборе с вентилятором.

3. Воздуховод к кожуху нагнетателя.

4. Электрические соединения электродвигателя.

5. Отрицательный провод аккумуляторной батареи.
