Дэу Нексия. Панель управления

ОБЩИЕ СВЕДЕНИЯ

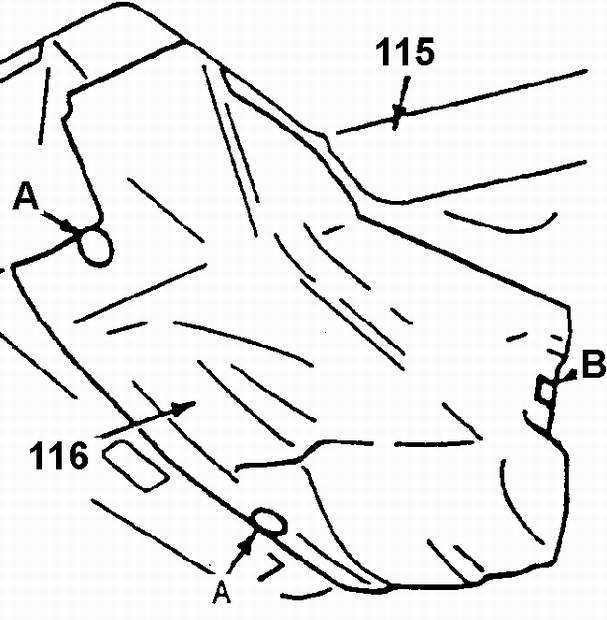

Наружный кожух отопителя

А. ФИКСАТОР
В. ЛАПКА

115. ПЕРЧАТОЧНЫЙ ЯЩИК
116. КОЖУХ КОРПУСА ОТОПИТЕЛЯ

Снять или отсоединить

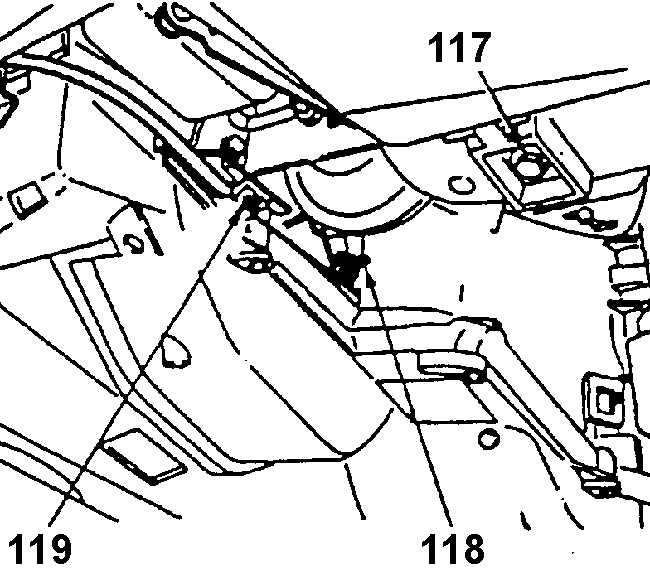

Демонтаж троса регулятора температуры

117. БОЛТ КРЕПЛЕНИЯ ПЕРЧАТОЧНОГО ЯЩИКА
118. РЫЧАГ РЕГУЛЯТОРА ТЕМПЕРАТУРЫ
119. ЗАЖИМ ТРОСА

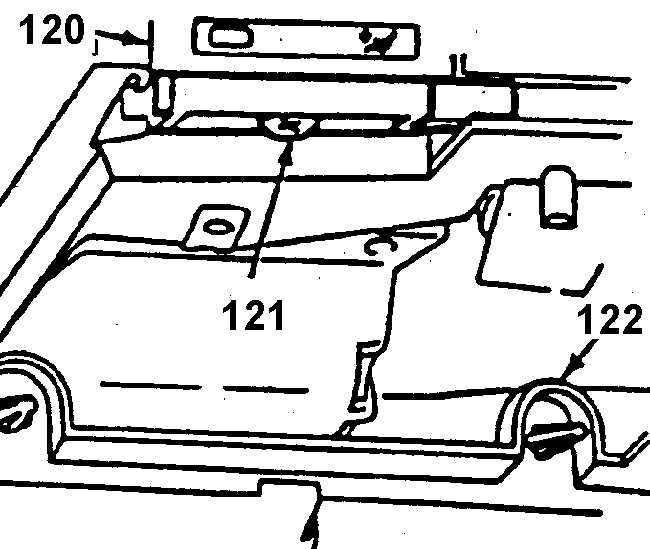

Демонтаж панели управления кондиционером

120. ПАНЕЛЬ УПРАВЛЕНИЯ КОНДИЦИОНЕРОМ
121. ВИНТ
122. КОНСОЛЬ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отрицательный провод аккумуляторной батареи.

2. Кожух рычага переключения коробки передач (с ручным управлением).

3. Полку для мелкого багажа.

4. Пластину переключателя и центральную консоль.

5. Два фиксатора, пружинную лапку и снять кожух 116.

6. Трос регулятора температуры от приводного рычага 118 и кожуха вохдухорас пределителя.

7. Винт 121, расположенный под панелью управления.

8. Электрические и вакуумные соединения и панель 120.

Установить или присоединить

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Электрические контакты и вакуумные соединения.

2. Панель 120 и винт 121.

3. Трос регулятора температуры к приводному рычагу 118 и кожуху вохдухораспределителя.

4. Кожух 116 отопителя, два фиксатора и лапку.

5. Пластину переключателя и центральную консоль.

6. Полку для мелкого багажа.

7. Кожух рычага переключения коробки передач (с ручным управлением).

8. Отрицательный провод аккумуляторной батареи.
