Дэу Матиз. Трос стояночного тормоза (снятие и установка)

Дэу Матиз. Трос стояночного тормоза (снятие и установка)

Снятие

Снимите рычаг стояночного тормоза.

Снимите трос стояночного тормоза в следующем порядке:

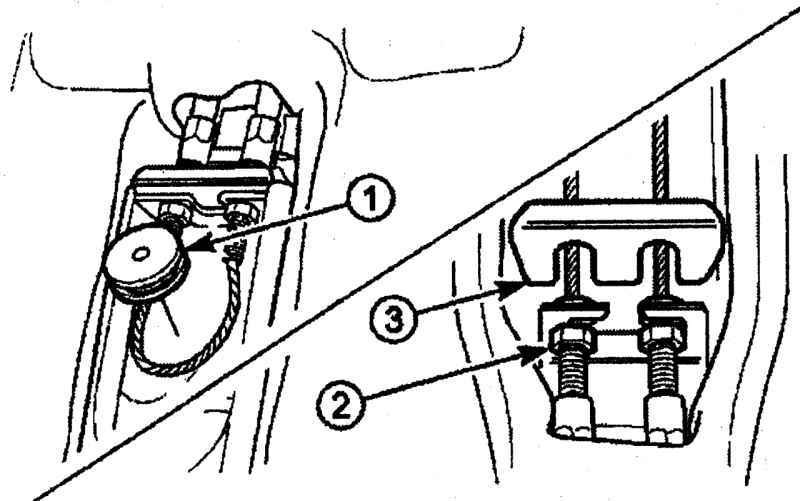

Рис. 7.38. Снятие шкива троса (1) и крепления (3) и расположение регулировочной гайки (2)

- снимите шкив троса 1 (рис. 7.38);

- ослабьте регулировочную гайку 2;

- снимите крепление 3;

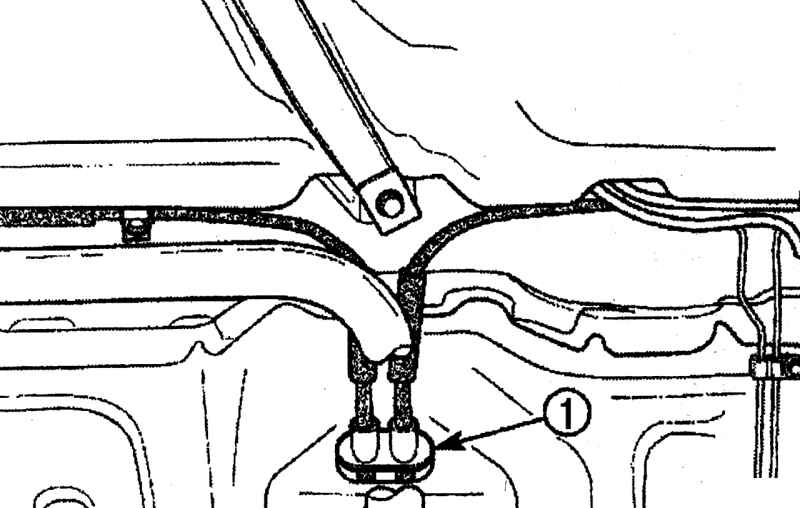

Рис. 7.39. Снятие уплотнителя (1) троса стояночного тормоза

- снимите уплотнитель 1 (рис. 7.39).

Снимите задний барабанный тормозной механизм.

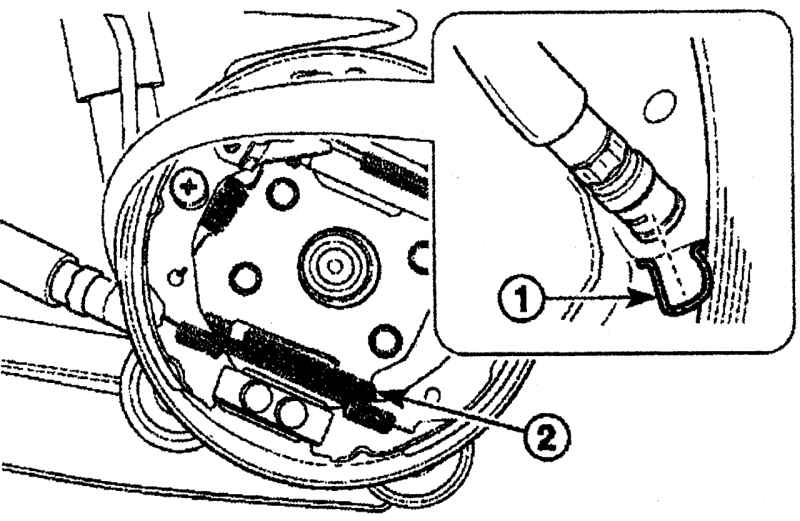

Рис. 7.40. Расположение зажима (1) крепления троса к защитному кожуху заднего тормоза и крепление троса (2) к задней тормозной колодке

Снимите зажим 1 (рис. 7.40) с защитного кожуха заднего тормоза и отсоедините трос стояночного тормоза 2 от задней тормозной колодки.

Снимите трос стояночного тормоза в следующем порядке:

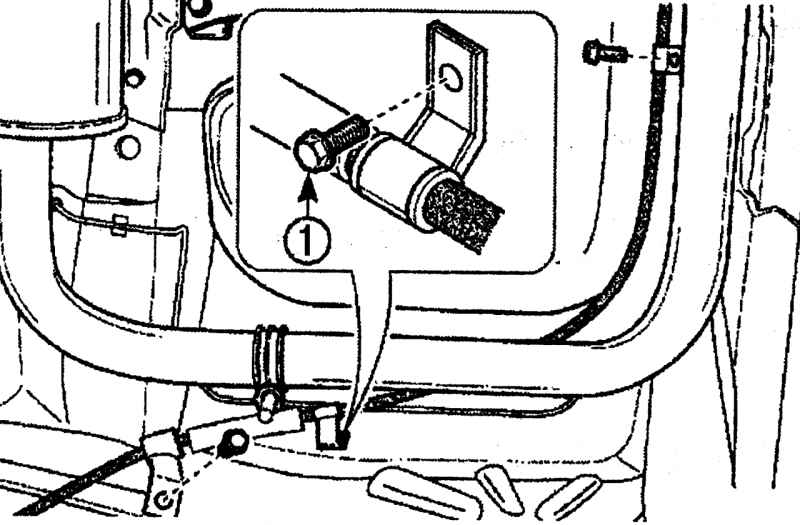

Рис. 7.41. Расположение болта (1) крепления правой ветви троса стояночного тормоза

- выверните зажимные болты 1 (рис. 7.41), крепящие правую ветвь троса стояночного тормоза;

- снимите топливный фильтр;

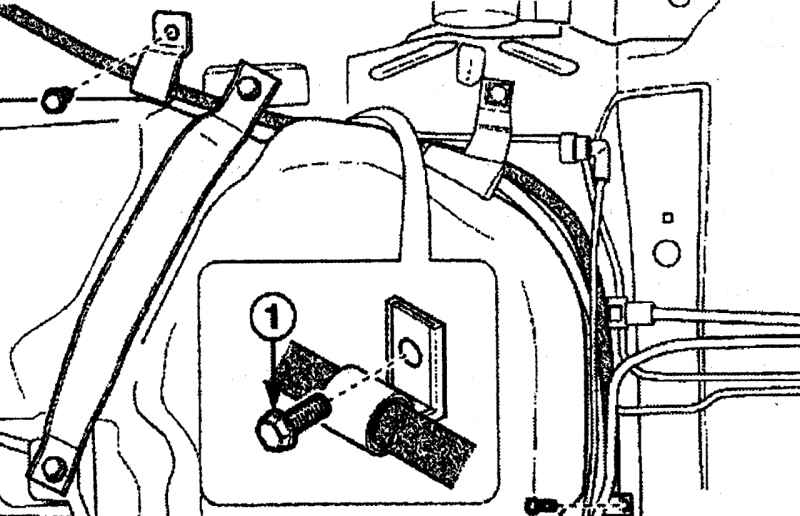

Рис. 7.42. Расположение болта (1) крепления левой ветви троса стояночного тормоза

- выверните зажимные болты 1 (рис. 7.42), крепящие левую ветвь троса стояночного тормоза;

- снимите трос стояночного тормоза с автомобиля.

Установка

Установите топливный фильтр.

Установите трос стояночного тормоза и закрепите зажимными болтами, затянув их моментом 10 Н·м.

Подсоедините трос стояночного тормоза к заднему тормозному механизму.

Установите задний тормозной механизм.

Установите уплотнитель и крепление троса.

Установите шкив троса, отрегулировав длину регулировочной гайкой. Затяните регулировочную гайку моментом 10 Н·м.

Установите рычаг стояночного тормоза.
