Дэу Матиз. Рычаг стояночного тормоза (снятие и установка)
Снятие
 |

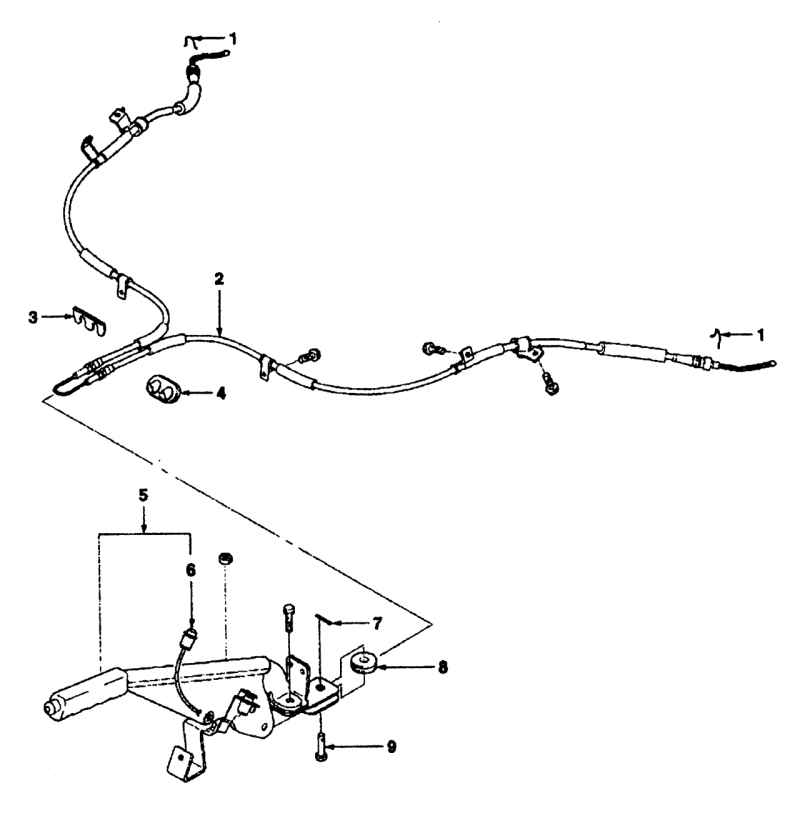

Рис. 7.34. Рычаг и
троса стояночного тормоза: 1 — зажим троса стояночного
тормоза; 2 — трос стояночного тормоза; 3 — крепление; 4
— уплотнитель троса; 5 — рычаг стояночного тормоза в
сборе; 6 — выключатель контрольной лампы BRAKE; 7 —
шплинт; 8 — шкив троса; 9 — палец
|
Рычаг и троса стояночного тормоза показаны на рис.
7.34.
Снимите кожух рычага стояночного тормоза.
Снимите кожух троса стояночного тормоза.
Снимите рычаг стояночного тормоза в следующем порядке:
 |

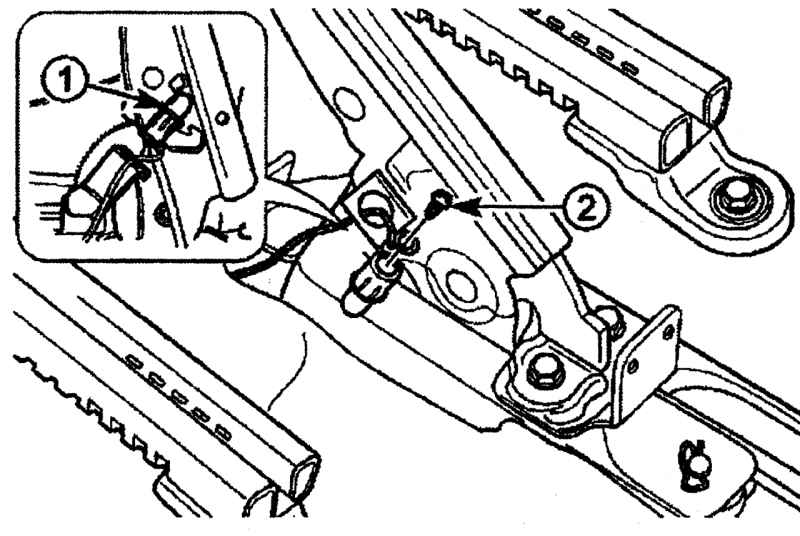

Рис. 7.35. Расположение
электрического разъема (1) и винта (2) крепления
выключателя контрольной лампы BRAKE
|
- отсоедините электрический разъем от выключателя 1 (рис.
7.35) контрольной лампы BRAKE;
- выверните винт 2 крепления включателя контрольной лампы BRAKE. Винт
крепления выключателя BRAKE должен быть снят вместе с рычагом;
 |

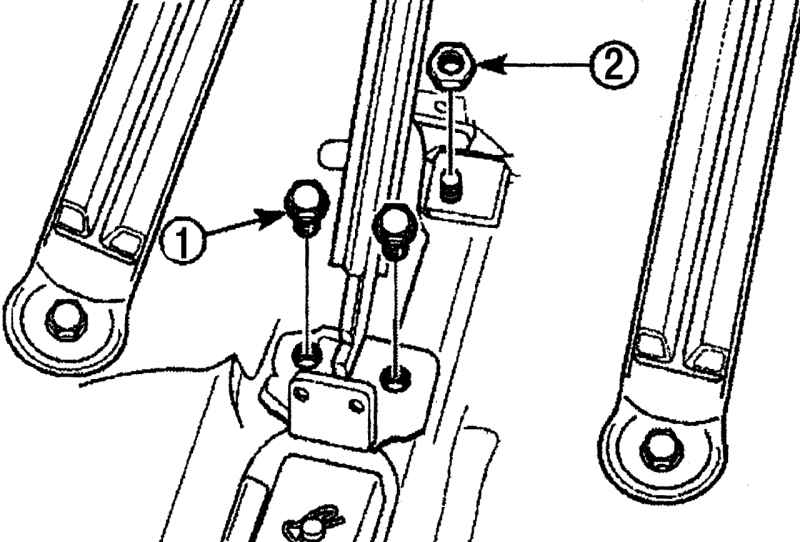

Рис. 7.36. Расположение
болта (1) и гайки (2) крепления рычага стояночного
тормоза
|
- выверните болты 1 (рис.
7.36);
- отверните гайку 2;
 |

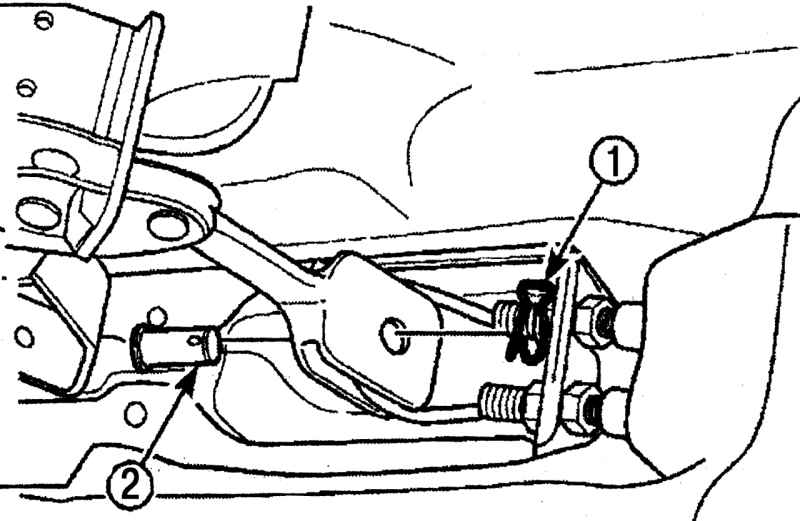

Рис. 7.37. Расположение
шплинта (1) фиксации пальца (2) крепления шкива троса
стояночного тормоза
|
- снимите шплинт 1 (рис.
7.37);
- снимите палец 2.
Установка
Установку рычага стояночного тормоза проводите в последовательности,
обратной снятию.
