Дэу Матиз. Тормозные шланги (снятие и установка)
Передние тормозные шланги
Снятие
Снимите колеса.
Снимите тормозной шланг в следующем порядке:
 |

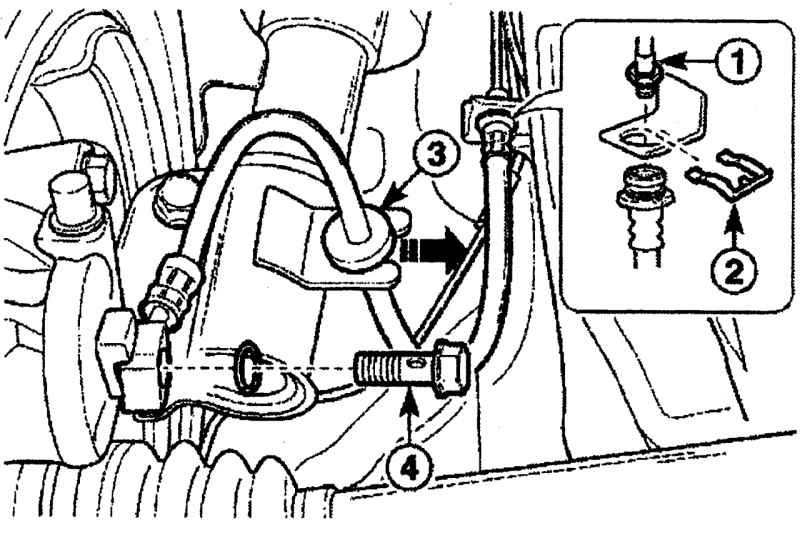

Рис. 7.9. Снятие
переднего тормозного шланга: 1 — штуцер; 2 —
Е-образный фиксатор; 3 — кольцо крепления тормозного
шланга; 4 — пустотелый соединительный болт
|
- отверните штуцер 1 (рис.
7.9);
- снимите Е-образный фиксатор 2;
- отсоедините кольцо 3 крепления тормозного шланга от стойки
передней подвески;
- выверните пустотелый соединительный болт 4;
- пробкой закройте открытый конец тормозной трубки для
предотвращения утечки жидкости или ее загрязнения.
Установка
Соедините тормозную трубку с тормозным шлангом и вверните штуцер,
затянув его моментом 16 Н·м.
Вверните пустотелый соединительный болт крепления тормозного шланга
к суппорту и затяните его моментом 25,5 Н·м.
Долейте тормозную жидкость.
Прокачайте тормозную систему.
Проверьте тормозную систему на отсутствие утечки.
Установите колеса.
Задние тормозные шланги
Снятие
Снимите задние колеса.
Снимите тормозной шланг в следующем порядке:
 |

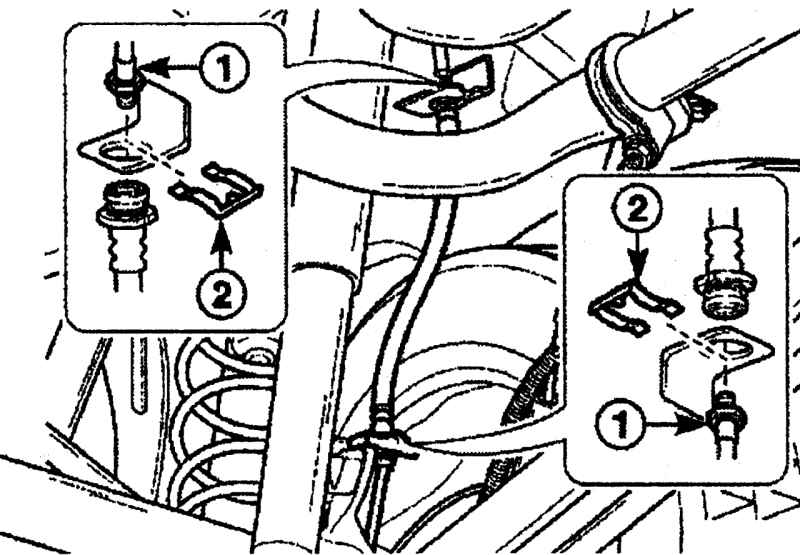

Рис. 7.10. Снятие
заднего тормозного шланга: 1 — штуцер; 2 —
Е-образный стопорный фиксатор
|
- отверните штуцер 1 (рис.
7.10);
- снимите Е-образный стопорный фиксатор 2;
- пробкой закройте открытый конец тормозной трубки для
предотвращения утечки жидкости или ее загрязнения.
Установка
Соедините тормозную трубку с тормозным шлангом.
Вверните штуцер и установите Е-образный стопорный фиксатор.
Затяните штуцер моментом 16 Н·м.
Долейте тормозную жидкость.
Прокачайте тормозную систему.
Проверьте тормозную систему на отсутствие утечки.
Установите задние колеса.
