Ситроен Ксантия. Снятие и установка компонентов приборного щитка
|
1. Снимите приборный щиток (см. Снятие
и установка приборного щитка). |
|
Измерители
|
1. Вытяните кнопку сброса счетчика текущего
километража из передней части приборного щитка.
2. Отпустите крепежные фиксаторы, выверните
винты и снимите сборку панели облицовки
приборного щитка с защитным стеклом. |
3. Доступ ко всем измерителям, кроме спидометра
обеспечивается путем снятия задней крышки
комбинации приборов (отдайте крепежные винты).

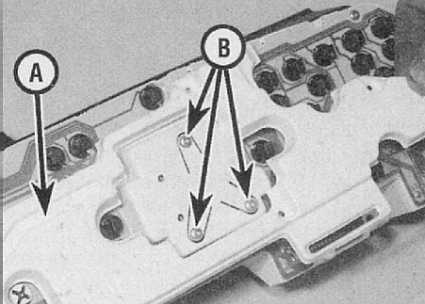

A —
Задняя крышка комбинации приборов
B —
Винты крепления сборки спидометра |
|

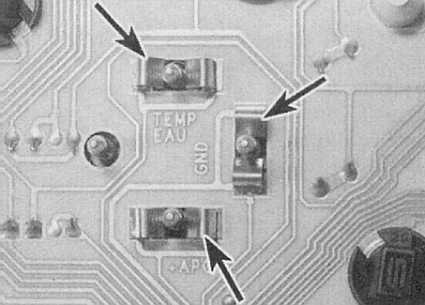

4. Отдайте крепежные винты или гайки и снимите
соответствующий измеритель. Обратите внимание,
что крепление некоторых измерителей
осуществляется посредством фиксаторов его
контактных разъемов. |
|
5. Установка производится в обратном порядке. |
|
Контрольные лампы и лампы подсветки приборов
|
1. Поверните патрон вышедшей из строя лампы
против часовой стрелки и извлеките его из сборки
комбинации приборов. Лампы заменяются в сборе с
патронами. |
|
