Ситроен Ксантия - электросхема. Снятие и установка компонентов системы омывания стекол и линз головных блок-фар



Резервуар омывающей жидкости

Снятие



С целью минимизации потерь жидкости составители настоящего Руководства рекомендуют предварительно опустошить резервуар как минимум наполовину.




 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините отрицательный провод от батареи.
2. Снимите передний бампер (обратитесь к Главе Кузов и отделка салона).
3. Заведите под резервуар подходящую сливную емкость, затем отсоедините от насоса(ов) электропроводку и шланг(и). Спустите из резервуара остатки жидкости.

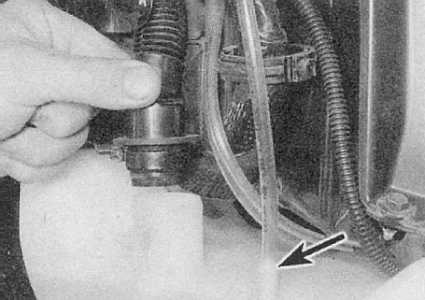

4. Отсоедините от резервуара заливной и вентиляционный шланги.

15.18 Снятие и установка компонентов системы омывания стекол и линз головных блок-фар Citroen Xantia

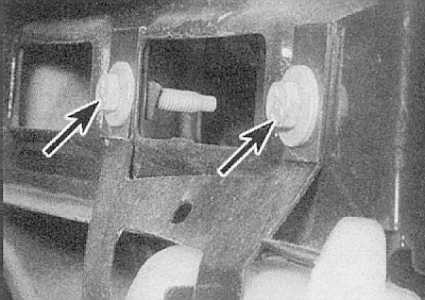

5. Выверните два болта монтажной скобы крепления резервуара к кузову автомобиля, поверните скобу вниз и снимите резервуар.

15.18 Снятие и установка компонентов системы омывания стекол и линз головных блок-фар Citroen Xantia

Установка

Установка производится в обратном порядке. Перед установкой на место бампера удостоверьтесь в надежности крепления электропроводки и шлангов.

Насос подачи омывающей жидкости

Снятие



Перед снятием насоса(ов) следует опорожнить резервуар омывающей жидкости, либо принять соответствующие меры, приготовившись к сбору проливаемой жидкости.




 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Подоприте противооткатными башмаками задние колеса, затем поддомкратьте передок автомобиля и установите его на подпорки. Снимите правое переднее колесо.
2. Отсоедините электропроводку, аккуратно высвободите насос из посадочной втулки и извлеките его через арку колеса.
3. Отсоедините шланг(и) и снимите насос.

Установка

Установка производится в обратном порядке.

Сопло омывания ветрового стекла

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Откройте капот и высвободите из его нижней стороны сопло подачи жидкости омывания ветрового стекла. Отсоедините сопло от подающей трубки.

Установка

При установке шланг должен подсоединяться к соплу до посадки последнего в капот. В случае необходимости может быть произведена регулировка сопла при помощи шпильки. Подаваемая струя омывающей жидкости должна попадать в область, чуть выше центральной точки протираемого стеклоочистителем участка стекла.

Сопло омывания заднего стекла

Сопло встроено в рычаг стеклоочистителя.
