1. Переведите рычаг управления подвеской в
положение “Максимум”, затем отсоедините
отрицательный провод от батареи.
2. Снимите центральную консоль (см. Снятие
и установка центральной консоли).
3. Снимите рулевое колесо (обратитесь к Главе Ходовая
часть и рулевое управление).
4. Снимите кожухи рулевой колонки (см. Снятие
и установка элементов внутренней отделки салона). |
5. При соответствующей комплектации отыщите под
рулевой колонкой контактные разъемы
электропроводки магнитолы и подушки безопасности
и рассоедините их.

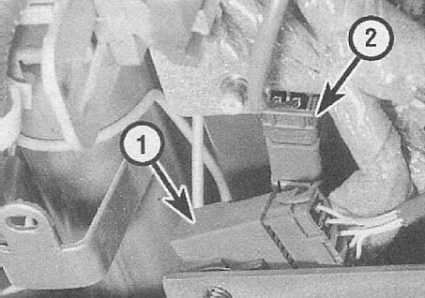

Контактные разъемы электропроводки магнитолы (1)
и подушки безопасности (2) под рулевой колонкой |
|
6. При помощи отвертки отпустите фиксатор,
расположенный в правом верхнем углу вращающегося
барабанного разъема, расположенного по центру
рулевой колонки. |
|
7. Извлеките разъем из кожуха, вытянув следом
жгут электропроводки (в случае необходимости
снимите правый комбинированный подрулевой
переключатель для беспрепятственного извлечения
жгута). |
|
8. Выверните три крепежных винта и снимите кожух
подрулевого переключателя с рулевой колонки. |
|
9. Откройте крышку монтажного блока
предохранителей с целью обеспечения доступа к
винту крепления отделочной панели, расположенной
в нижнем углу салона с водительской стороны
автомобиля. |
10. Выверните верхний и нижний винты крепления
угловой панели отделки, затем потяните панель
вперед и отсоедините электропроводку
переключателей. Постарайтесь запомнить порядок
подключения разъемов, затем снимите панель. |
|
11. Выверните три винта/отпустите три фиксатора
крепления отделочной панели сборки
переключателей, расположенной под приборным
щитком. Высвободите левую сторону панели из “торпедо”,
затем потяните панель вперед и отсоедините
электропроводку от вмонтированных в нее
переключателей (постарайтесь запомнить порядок
подсоединения разъемов). |
|
12. Снимите панель переключателей. |
|
13. Поддев маленькой отверткой, аккуратно
высвободите из верхних углов панели приборов (“торпедо”)
панели высокочастотных громкоговорителей.
Отсоедините от динамиков электропроводку. |
|
14. Через отверстия под установку
громкоговорителей высвободите из фиксаторов на
панели приборов контактные разъемы и жгуты
электропроводки. |
15. Выверните два нижних и один верхний винта
крепления приборного щитка. Вытяните щиток на
себя и отсоедините от его нижней части
электропроводку. |
|
16. Снимите щиток. |
|
17. Выверните крепежные винты/отпустите
фиксаторы и снимите расположенную под панелью
приборов секцию отделки передней стенки
водительского ножного колодца.

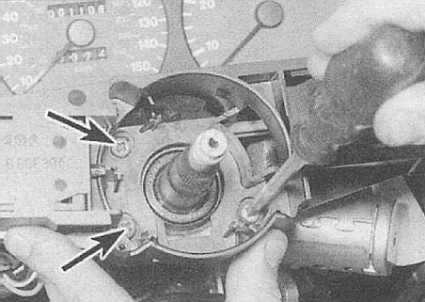

18. Выверните два крепежных винта с левой
стороны панели нижней крышки рулевой колонки. |
19. Выверните три оставшихся винта крепления
панели нижней крышки рулевой колонки/крышки
монтажного блока предохранителей. Доступ к
винтам возможен через кожух монтажного блока.
Снимите панель. Где требуется, высвободите из
панели разъемы электропроводки. |
|

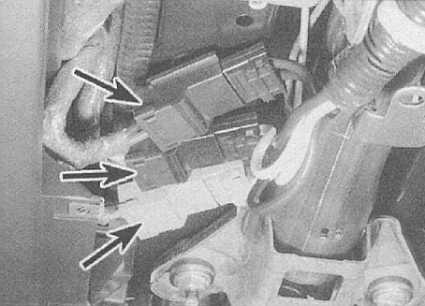

20. Рассоедините три расположенных под рулевой
колонкой контактных разъема электропроводки. |
|
21. Снимите рулевую колонку (обратитесь к Главе Ходовая
часть и рулевое управление). |
22. Извлеките из панели приборов пепельницу,
затем выверните два крепежных винта в нижней
части облицовки панелей управления
функционированием отопителя/магнитолы, при
помощи маленькой отвертки аккуратно отпустите
крепежные фиксаторы и снимите облицовку. |
|
23. На моделях с расположенной в центральной
части панели приборов магнитолой вверните два
крепежных винта, затем извлеките сборку
магнитолы из панели и отсоедините подведенные ее
задней части электропроводку и антенный кабель. |
24. Выверните четыре крепежных винта и извлеките
из панели приборов кожух магнитолы. Где
требуется, высвободите из кожуха разъемы
электропроводки и антенный кабель. |
|
25. При соответствующей комплектации выверните
четыре крепежных винта и извлеките из
центральной панели приборов малую вещевую полку. |
26. Выверните два нижних крепежных винта и
извлеките из панели приборов кожух
пепельницы/прикуривателя, отсоединив
электропроводку от последнего и лампы подсветки
сборки. Снимите кожух. |
|
27. Выверните четыре винта крепления к “торпедо”
панели управления функционированием отопителя. |
28. Аккуратно поддевая маленькой отверткой,
снимите с панели приборов дефлекторы двух
центральных вентиляционных сопел. |
|
29. Выверните два крепежных винта и извлеките
сборку центральных вентиляционных сопел из
панели приборов. |
|
30. Отсоедините электропроводку от
переключателей в центральной части панели
приборов, часов и, при соответствующей
комплектации, - контрольной лампы/датчика
температуры воздуха в салоне. |
|
31. Откройте крышку вещевого ящика, отпустите
стопорный язычок в ее задней части, затем
полностью опустите крышку. Выверните шесть
крепежных винтов. |
|
32. Извлеките сборку вещевого ящика из панели
приборов. |
|

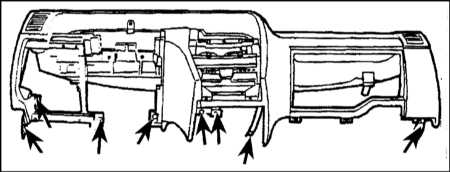

33. Выверните крепежные винты и снимите ковровую
обивку под панелью приоров с пассажирской
стороны автомобиля. |
34. Поддевая маленькой отверткой, снимите панели
отделки с передних кузовных стоек. |
|
35. Снимите сборку электромотора привода
очистителей ветрового стекла (обратитесь к Главе Бортовое
электрооборудование). |
36. Со стороны двигательного отсека выверните
три гайки крепления панели приборов к переборке. |
|
37. В салоне автомобиля выверните левый винт
крепления нижней части панели. |
|
38. Затем отдайте два правых винта. |
|
39. С обеих сторон верхнего кронштейна рулевой
колонки выверните два винта крепления к нему
панели приборов. |
|
40. Также отдайте два винта крепления панели
приборов к нижнему кронштейну колонки. |
|
41. Через нишу под установку магнитолы выверните
верхний болт крепления панели приборов к сборке
отопителя. |
|
42. В нижней части центральной секции панели
приборов выверните нижний винт крепления несущей
рамы панели к отопителю. Также выверните винт
крепления панели к правой несущей раме, которая
не подлежит снятию с автомобиля. |
|
43. Через отверстие под установку
магнитолы/вещевой полки (с левой его стороны)
выверните болт крепления вентиляционного
воздуховода к левой несущей раме панели
приборов. |
|
44. Под центральной частью панели выверните болт
крепления ее левой несущей рамы к кронштейну на
полу автомобиля. |
|
45. Где требуется, извлеките заднее реле из
монтажного блока предохранителей с целью
обеспечения возможности снятия панели приборов. |
|
46. При помощи ассистента аккуратно оттяните
сборку панели приборов вперед, отделяя ее от
переборки двигательного отсека и высвобождая
оставшиеся закрепленными электрические разъемы.
Извлеките снятую сборку через одну из передник
дверей автомобиля, пропуская электропроводку
сквозь отверстия в ней. Постарайтесь запомнить
маршруты прокладки жгутов. |
|
