Ситроен Ксантия. Снятие и установка компонентов системы
антиблокировки тормозов
Снятие и установка компонентов системы антиблокировки тормозов
Гидравлический модулятор
Снятие
|
1. Отсоедините отрицательный провод от батареи.
2. Снимите резервуар гидравлической жидкости
(см. Главу Единая
гидравлическая система).
3. Отпустите фиксаторы крепления крышки
гидравлического модулятора. |
4. Отпустите фиксатор и отсоедините
электропроводку от ECU ABS. |
|
5. Отпустите штуцерные разъемы и отсоедините от
модулятора три гидравлические трубки.
Приготовьте к сбору проливаемого топлива. Сразу
же закупорьте открытые концы трубок и штуцеров с
целью минимизации потерь гидравлической жидкости
и во избежание попадания в систему грязи.
6. Отпустите хомут и отсоедините от модулятора
гидравлический шланг. |
7. Отдайте три крепежных гайки и снимите
модулятор вместе с электронным блоком управления
(ECU).

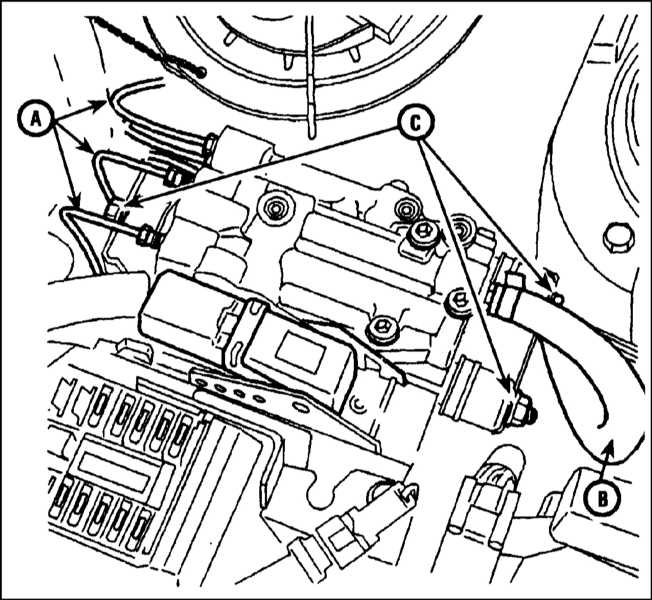

А — Гидравлические трубки
В — Гидравлический шланг
С — Крепежные гайки
|
|
|
Установка
Установка производится в обратном порядке. Обратите внимание на
следующие моменты:
a) Воспользуйтесь для крепления гидравлического шланга новым хомутом;
b) Не забудьте заменить уплотнительные шайбы штуцерных разъемов при
подсоединении гидравлических трубок;
c) Установку резервуара гидравлической жидкости производите в
соответствии с указаниями, приведенными в Главе Единая
гидравлическая система;
d) В заключение не забудьте прокачать гидравлическую систему (см. Прокачка
гидравлической системы).
Датчики частоты
вращения передних колес
|
При установке шпильки крепления колесных датчиков следует
смазать специальным герметиком для фиксации резьбовых
соединений. |
Снятие
|
1. Отсоедините отрицательный провод от батареи.
2. Подоприте противооткатными башмаками задние
колеса, затем поддомкратьте передок автомобиля и
установите его на подпорки. Снимите
соответствующее переднее колесо. |
3. Вверните два крепежных болта и снимите
термозащитный экран со ступичной сборки.
Сдвиньте в сторону кронштейны крепления
приводного троса стояночного тормоза и
электропроводки датчика. |
|
4. Высвободите электропроводку из опорных
кронштейнов.
5. Пройдитесь по проводам от датчика до
контактного разъема и рассоедините последний.
Постарайтесь запомнить маршрут прокладки
электропроводки. |
6. Выверните крепежную шпильку и снимите
колесный датчик. |
|
|
Установка
|
Установка производится в обратном порядке.
Обратите внимание на следующие моменты:
a) Проследите, чтобы сопрягаемые поверхности
датчика и ступичной сборки были абсолютно
чистыми; |
b) Перед вворачиванием смажьте резьбу
крепежной шпильки датчика специальным герметиком; |
|
c) Проследите за правильностью прокладки
электропроводки. |
|
Датчики частоты вращения задних колес
Снятие
|
1. Отсоедините отрицательный провод от батареи.
2. Взведите стояночный тормоз и подоприте
противооткатными башмаками передние колеса.
Поддомкратьте задок автомобиля и установите его
на подпорки. Снимите соответствующее заднее
колесо. |
3. Отболтите щиток продольного рычага подвески. |
|
4. Пройдитесь по электропроводке от датчика до
контактного разъема и рассоедините последний.
5. Подвяжите кусок струны к концу жгута
электропроводки датчика.
6. Проденьте электропроводку через пространство
между компонентами подвески и отвяжите от нее
струну, которая при сборке будет использована
для протаскивания проводов по прежнему маршруту. |
7. Выверните крепежный болт и снимите датчик со
свои защитным экраном. |
|
|
Установка
Установка производится в обратном порядке. Обратите внимание на
следующие моменты:
a) Проследите за правильностью установки защитного экрана датчика;
b) Перед установкой удостоверьтесь в абсолютности чистоты сопрягаемых
поверхностей датчика и продольного рычага подвески;
c) Для продевания электропроводки между компонентами подвески по
прежнему маршруту воспользуйтесь оставленной при снятии струной.
Электронный блок управления ABS
Снятие
|
1. Отсоедините отрицательный провод от батареи.
Снимите батарею (см. Главу Электрооборудование
двигателя).
2. В двигательном отсеке снимите крышку
монтажного блока предохранителей/реле.
3. Выверните болт и две гайки крепления
монтажного блока.
4. Отпустите фиксаторы и высвободите жгут
электропроводки из монтажного блока. Сдвиньте
монтажный блок в сторону с целью обеспечения
доступа к болтам крепления ECU. |
5. Отпустите крепежный фиксатор и рассоедините
контактный разъем электропроводки сверху на
блоке управления. |
|
6. Выверните два болта крепления ECU. |
|
7. Под блоком управления отожмите фиксатор
электрического разъема, затем потяните сборку
ECU вперед, снимая ее с колодки разъема. |
|
|
Установка
Установка производится в обратном порядке. Постарайтесь не повредить
ножки контактного разъема при установке ECU на блок гидравлического
модулятора.
