343

Глава 8.  ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ



8

ГРАФИК ТЕХНИЧЕСКОГО

ОБСЛУЖИВАНИЯ

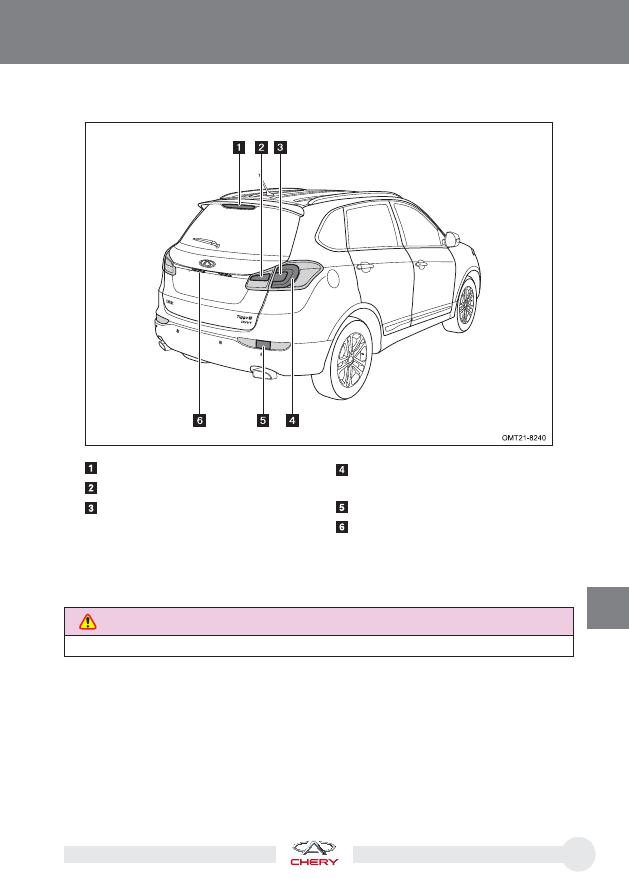

Расположение ламп задних световых приборов



  Задний габаритный фонарь

 Стоп-сигнал

  Задний противотуманный фонарь

 Фонарь освещения регистрацион-

ного знака

  Верхний стоп-сигнал

  Фонарь заднего хода

  Задний указатель поворота

Перед заменой ламп нужно перевести выключатель (замок) зажигания в поло-
жение OFF и выключить все осветительные приборы.





ОПАСНОСТЬ

Во избежание ожога не меняйте не остывшие лампочки.

344

Глава 8.  ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ



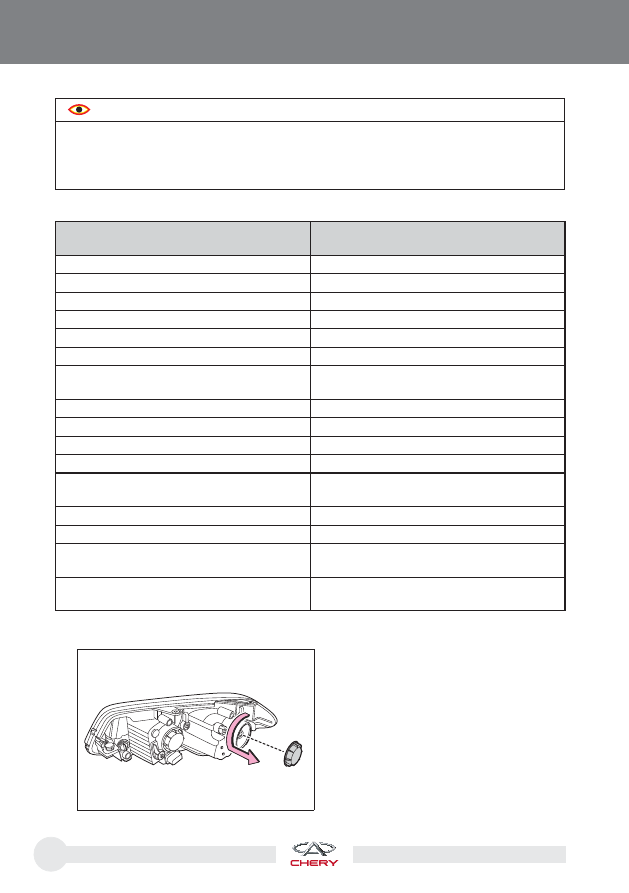

  ОСТОРОЖНО

Используйте только лампы, рекомендованные компанией Chery.



При замене лампочки не прикасайтесь к ее стеклянной колбе руками без перчаток.



Это приведет к загрязнению поверхности колбы и значительному сокращению сро-
ка службы.

Тип ламп



Замена лампы фары ближнего света



OMT21-8251

Назначение лампы

Тип и мощность лампы (модель/тип)

Фара (дальний свет/ближний свет)

H1/H7

Передний габаритный фонарь

Светодиодный

Передний указатель поворота

PY21W

Стоп-сигнал

Светодиодный

Противотуманная фара

H7

Задний противотуманный фонарь

P21W

Фонарь освещения регистрационного

знака

C5W

Верхний стоп-сигнал

Светодиодный

Задний габаритный фонарь

Светодиодный

Задний указатель поворота

PY21W

Фонарь заднего хода

W16W

Боковой повторитель указателя пово-

рота

Передний плафон освещения салона

Задний плафон освещения салона

10W

Плафон освещения багажного отделе-

ния

C5W

Сигнальный фонарь незакрытой перед-

ней двери

3W

1.

Снимите крышку корпуса фары
ближнего света.

345

Глава 8.  ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ



8

ГРАФИК ТЕХНИЧЕСКОГО

ОБСЛУЖИВАНИЯ

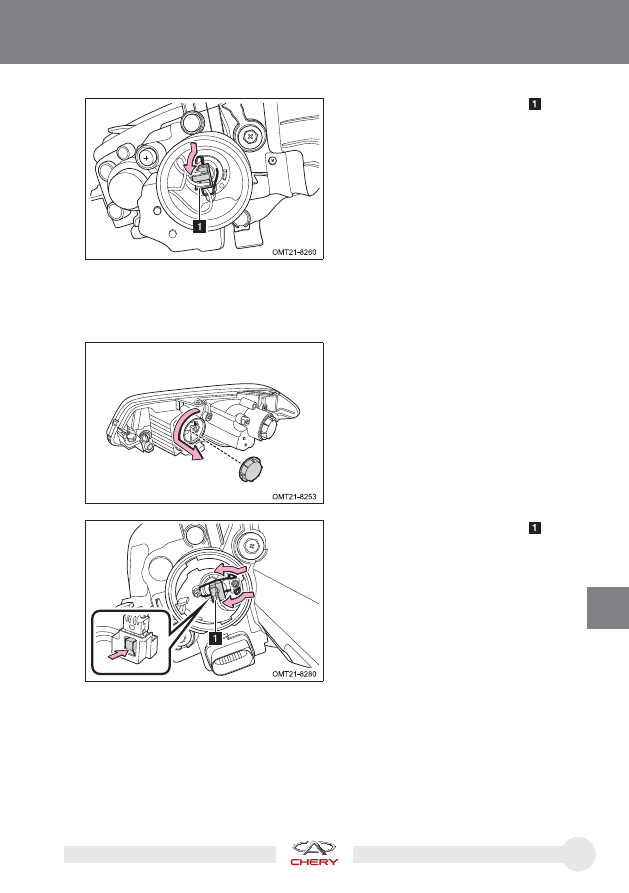

2.  Отсоедините разъем лампы   и за-

жим фиксатора.

3.  Снимите лампу фары ближнего све-

та.

4.  Установите новую лампу фары ближнего света в последовательности, обрат-

ной снятию.

Замена лампы фары дальнего света



1.

Снимите крышку корпуса фары
дальнего света.

2.  Отсоедините разъем лампы   и за-

жим фиксатора.

3.  Снимите лампу фары дальнего све-

та.

4.  Установите новую лампу фары дальнего света в последовательности, обрат-

ной снятию.

346

Глава 8.  ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

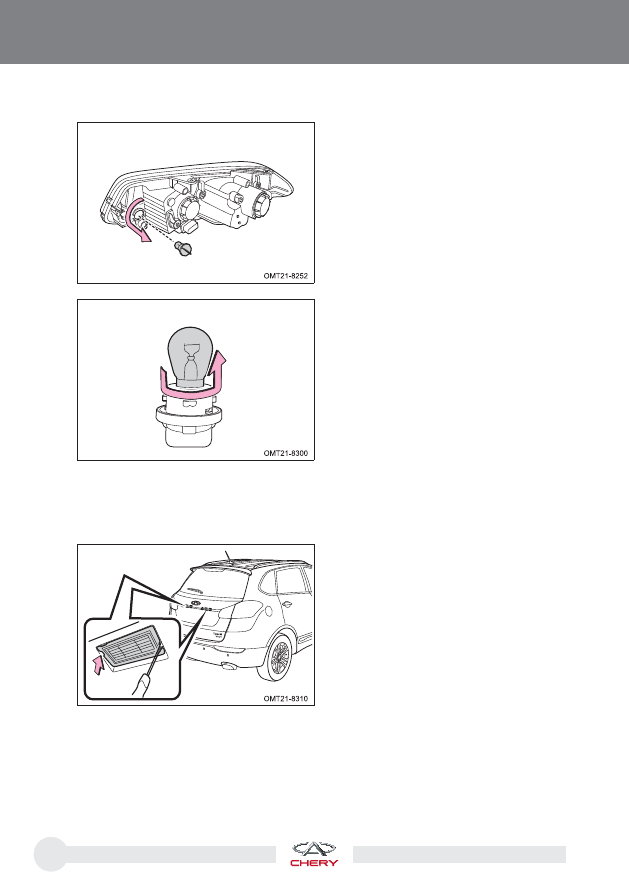

Замена лампы переднего указателя поворота



1.  Для снятия лампы поверните ее па-

трон против направления часовой
стрелки.

2.  Извлеките лампу из патрона.

3.  Установите новую лампу переднего указателя поворота в последовательно-

сти, обратной снятию.

Замена лампы фонаря освещения регистрационного знака.



1.  С помощью плоской отвертки, обер-

нутой лентой, отделите фонарь осве-
щения регистрационного знака.
