Чери Тигго 5 (2014 год). Мануал - часть 80

339

Глава 8.  ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ



8

ГРАФИК ТЕХНИЧЕСКОГО

ОБСЛУЖИВАНИЯ

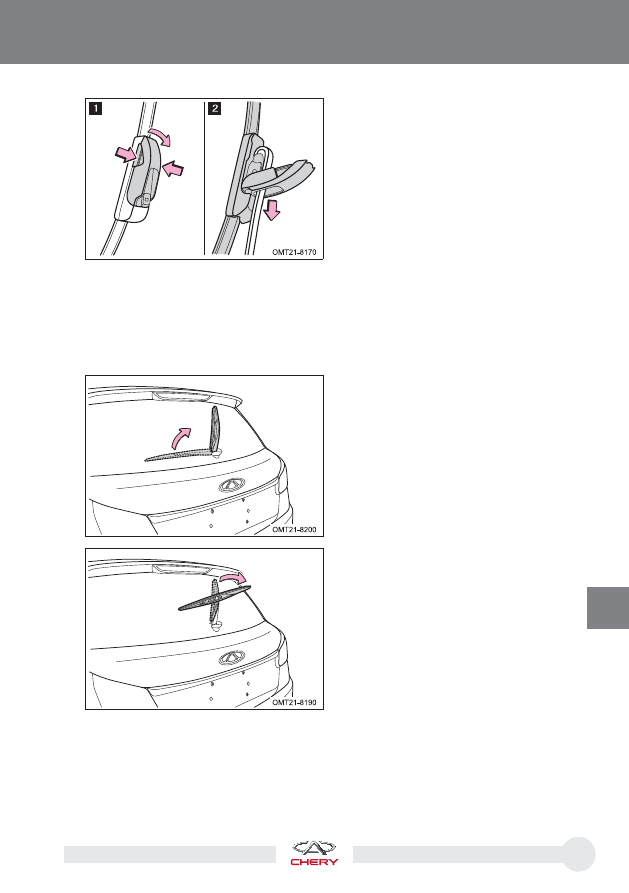

2. Откройте крышку зажима. Нажми-

те щетку в направлении, указанном
стрелкой, и снимите ее.

3.  Установите новую щетку в обратной последовательности и убедитесь, что

крышка зажима установлена на место.

4.  Убедитесь, что щетки очистителя ветрового стекла работают должным об-

разом.

Замена щетки заднего стекла



1. Поднимите рычаг очистителя за-

днего стекла

2.  Поверните щетку так, чтобы она на-

ходилась под прямым углом к рыча-
гу, а затем снимите ее.

3. Установите новую щетку в обратной последовательности и убедитесь, что

щетка установлена на место.

4. Убедитесь, что щетка очистителя заднего стекла работает должным обра-

зом.

340

Глава 8.  ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

Проверка и замена фильтра вентиляции салона

Фильтр вентиляции салона находится в задней части перчаточного ящика. Он
предназначен для защиты салона от проникновения пыли с наружным возду-
хом, поступающим в него через вентиляционные отверстия. При длительной
эксплуатации он может полностью засориться. Если эффективность работы си-
стемы кондиционирования значительно уменьшилась, проверьте фильтр вен-
тиляции салона и при необходимости замените его.

1. Откройте перчаточный ящик, сни-

мите с помощью плоской отвертки
или аналогичного инструмента фик-
саторы с обеих сторон перчаточно-
го ящика. Затем снимите перчаточ-
ный ящик.

2.  Откройте гнездо для фильтра и из-

влеките его.

3. Проверьте и очистите поверхность

фильтрующего элемента, при необ-
ходимости замените его.

341

Глава 8.  ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ



8

ГРАФИК ТЕХНИЧЕСКОГО

ОБСЛУЖИВАНИЯ

4.  Правильно вставьте в гнездо чистый

фильтрующий элемент и надежно
установите крышку гнезда. Устано-
вите на место перчаточный ящик.



  ОСТОРОЖНО

Использование системы вентиляции и кондиционирования воздуха без фильтра



приведет к ухудшению эффективности ее работы и попаданию пыли в салон.

Рекомендуется проверять состояние фильтра вентиляции салона через каждые



5000 км пробега и замените его при необходимости.

Запрещено промывать фильтр водой.



342

Глава 8.  ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

Замена ламп

Расположение ламп передних световых приборов



  Боковой повторитель указателя по-

ворота

 Противотуманная фара

  Передний указатель поворота

  Фара дальнего света

  Фара ближнего света

  Передний габаритный фонарь
