Двигатель М20

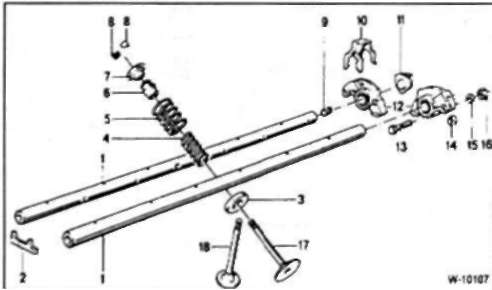

1.17.2 Двигатель М20 БМВ 5 (E34)

1 - ось коромысел

2 - фиксирующая пластина

3 - седло пружины клапана

4 - внутренняя пружина клапана

5 - наружная пружина клапана

6 - маслоотражательный колпачок

7 - тарелка пружины клапана

8 - сухари

9 - пробка

10 - пружинная скоба

11 - заглушка

12 - коромысло

13 - болт

14 - эксцентрик

15 - шайба

16 - шестигранная гайка

17 - впускной клапан

18 - выпускной клапан
