БМВ 5 (Е34). Двигатель М51 (модели 525td/tds)



БМВ 5 (Е34). Двигатель М51 (модели 525td/tds)

Двигатель М51 (модели 525td/tds)

Признаками повреждения прокладки головки цилиндров являются:

■ потеря мощности;

■ снижение уровня охлаждающей жидкости, белый дым из выпускной трубы при прогретом двигателе;

■ снижение уровня масла;

■ присутствие охлаждающей жидкости в масле, при этом уровень масла не снижается, а повышается; серый цвет масла, пена на маслоизмерительном стержне, разжижение масла;

■ примесь масла в охлаждающей жидкости.

Внимание: в этом случае посте проведения ремонта необходимо снять радиатор и промыть его чистящей жидкостью "Solvethane" для удаления остатков масла;

■ сильное бурление охлаждающей жидкости;

■ отсутствие компрессии в двух соседних цилиндрах.

Снятие

• Отсоедините провод массы (-) от аккумуляторной батареи. Внимание* при отключении батареи стирается охранный код. записанный в память радиоприемника, а также содержимое памяти накопителя неисправностей. Батарея должна отключаться только при выключенном зажигании, так как в противном случае возможно повреждение блока управления системы впрыска топлива. При отсоединении проводов соблюдайте указания, приведенные в главе "Электрооборудование", раздел "Снятие и установка аккумуляторной батареи".

• Отсоедините приемную трубу от турбокомпрессора.

• Слейте жидкость из рубашки охлаждения двигателя. Для этого отверните сливную пробку на блоке цилиндров сбоку под выпускным коллектором. Сразу после слива жидкости заверните и затяните пробку.

1.12.6 Двигатель М51 (модели 525td/tds) БМВ 5 (E34)

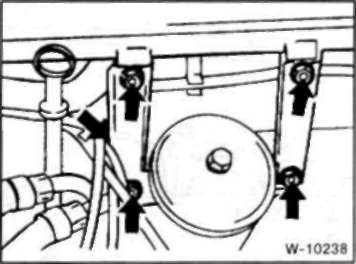

• Отверните болты крепления кронштейнов впускного коллектора и снимите кронштейны.

1.12.6 Двигатель М51 (модели 525td/tds) БМВ 5 (E34)

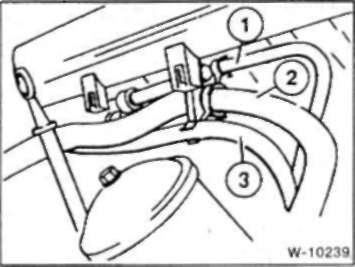

• Снимите нижеперечисленные шланги из держателей головки цилиндров: 1 —вакуумный шланг усилителя тормозного привода; 2 — шланг ото-пителя; 3 —топливный шланг насоса высокого давления.

• Отсоедините вакуумный шланг от клапана рециркуляции отработавших газов, расположенного на впускном коллекторе.

• Отсоедините разъем от датчика температуры на впускном коллекторе, нажав на проволочный фиксатор.

1.12.6 Двигатель М51 (модели 525td/tds) БМВ 5 (E34)

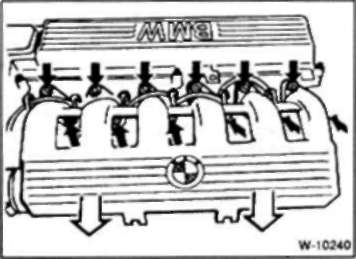

• Снимите впускной коллектор, отвернув крепления.

1.12.6 Двигатель М51 (модели 525td/tds) БМВ 5 (E34)

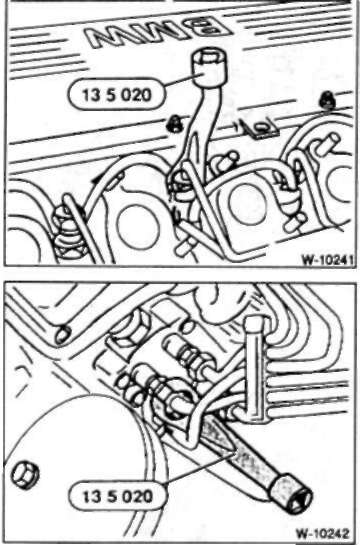

• Отверните накидные гайки топливопроводов форсунок и топливного насоса высокого давления. Для этого требуется специальный ключ BMW или HAZET 4550. Заглушите отверстия пробками

1.12.6 Двигатель М51 (модели 525td/tds) БМВ 5 (E34)

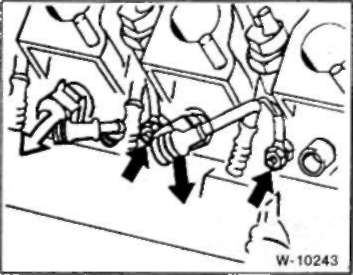

• Отсоедините провода от свечей накаливания и отверните гайки крепления проводов массы.

• Снимите клиновой ремень (см. стр 53).

1.12.6 Двигатель М51 (модели 525td/tds) БМВ 5 (E34)

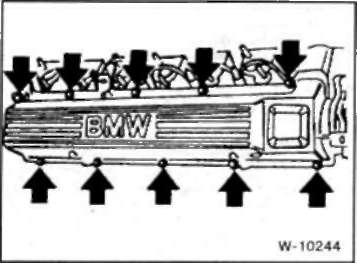

• Равномерно ослабьте болты крепления крышки головки цилиндров на 1/2 оборота, после чего выверните. Снимите крышку головки цилиндров.

1.12.6 Двигатель М51 (модели 525td/tds) БМВ 5 (E34)

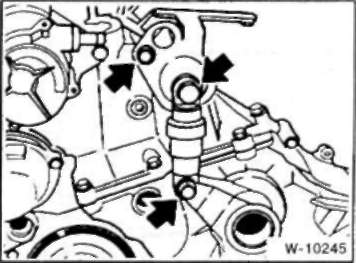

• Отверните болты крепления гидравлического на-тяжителя клинового ремня и отсоедините демпфер.

Внимание: после снятия натяжитель следует хранить только в рабочем положении, т.е вертикально. В противном случае его работоспособность может быть нарушена.

1.12.6 Двигатель М51 (модели 525td/tds) БМВ 5 (E34)

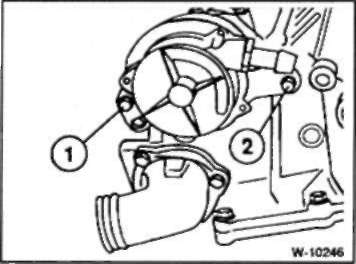

• Отверните два болта крепления вакуумного насоса и снимите насос. Болт (2) крепит также направляющую цепи. При установке на резьбу этого болта необходимо нанести жидкий герметик для обеспечения необходимого уплотнения, или заменить болт новым.

1.12.6 Двигатель М51 (модели 525td/tds) БМВ 5 (E34)

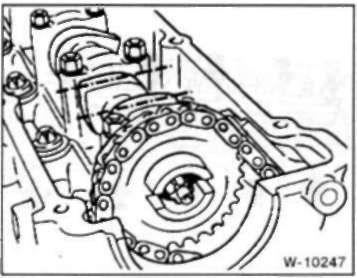

• Установите поршень первого цилиндра в ВМТ. Для этого включите пятую передачу и перекатите автомобиль по ровной площадке или проверните коленчатый вал за ременный шкив в направлении нормального вращения, пока вершины кулачков впускного и выпускного клапанов первого цилиндра не будут одинаковым образом направлены вверх. Первый цилиндр расположен со стороны приводной цепи.

1.12.6 Двигатель М51 (модели 525td/tds) БМВ 5 (E34)

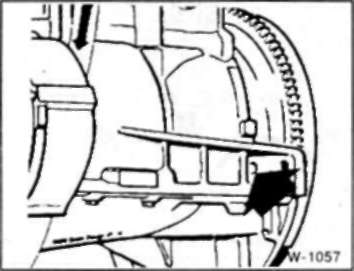

• .5,(фиксируйте коленчатый вал в этом положении, вставив специальное приспособление BMW 11 2 300 или подходящий металлический стержень через отверстие блока цилиндров (указано стрелкой) в соответствующее отверстие маховика

1.12.6 Двигатель М51 (модели 525td/tds) БМВ 5 (E34)

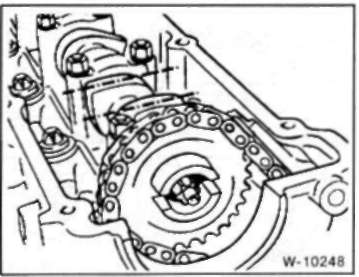

• Заблокируйте распределительный вал специальным приспособлением BMW. Если этого приспособления нет. при отворачивании звездочки распределительного вала можно удерживать вал за имеющийся на нем шестигранник 27 мм.

1.12.6 Двигатель М51 (модели 525td/tds) БМВ 5 (E34)

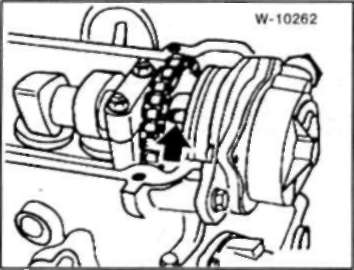

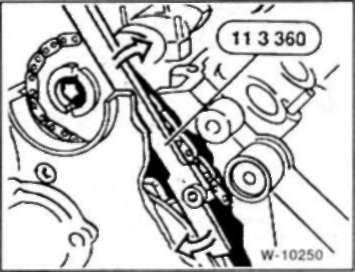

• Отожмите натяжитель. уперев подходящий рычаг в башмак натяжителя

1.12.6 Двигатель М51 (модели 525td/tds) БМВ 5 (E34)

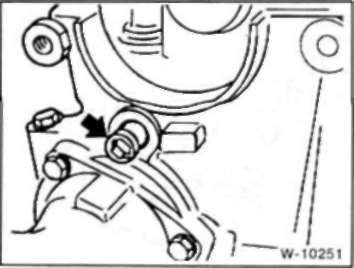

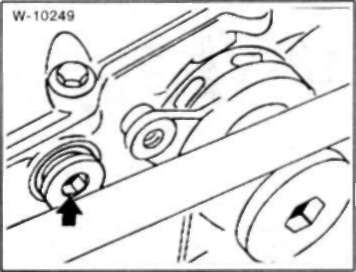

• Выверните заглушку и зафиксируйте натяжитель в сжатом состоянии, вставив в отверстие стержень.

1.12.6 Двигатель М51 (модели 525td/tds) БМВ 5 (E34)

• Выверните из головки цилиндров опорный палец башмака натяжителя и снимите палец вместе с уплотни-тельным кольцом.

1.12.6 Двигатель М51 (модели 525td/tds) БМВ 5 (E34)

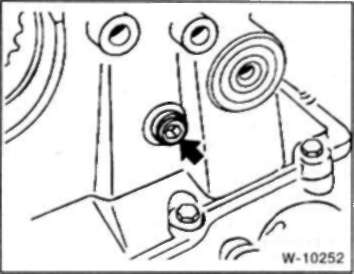

• Выверните опорный палец направляющей цепи и снимите его вместе с уплотнительным кольцом

1.12.6 Двигатель М51 (модели 525td/tds) БМВ 5 (E34)

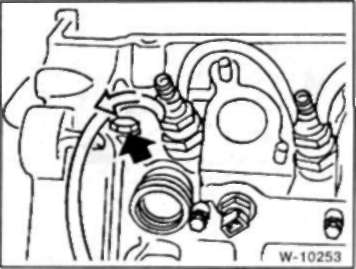

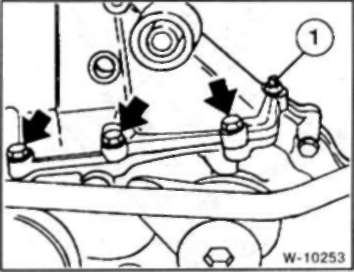

• Отверните крепления крышки цепного привода Крепление (1) выполнено в виде шпильки с гайкой.

1.12.6 Двигатель М51 (модели 525td/tds) БМВ 5 (E34)

• Ослабьте болт (указан стрелкой) и отсоедините шланг для слива масла от форсунки.

1.12.6 Двигатель М51 (модели 525td/tds) БМВ 5 (E34)

• Ослабьте болты крепления головки цилиндров на 1/ 2 оборота в последовательности обратной нумерации (начиная с 14 и кончая 1) и выверните в той же последовательности. Для отворачивания болтов требуется ключ с ton-головкой размером 12 мм

• Снимите головку цилиндров.

Внимание: после снятия не ставьте головку цилиндров на привалочную плоскость, т.к. при этом можно повредить полностью открытые клапаны

Подкладывайте под головку два деревянных бруска.

Установка

1.12.6 Двигатель М51 (модели 525td/tds) БМВ 5 (E34)

• Перед установкой очистите при вал очные плоскости блока и головки цилиндров от остатков материала старой прокладки с помощью подходящего скребка. При этом частицы прокладки не должны попадать в отверстия цилиндров Закройте цилиндры тряпками.

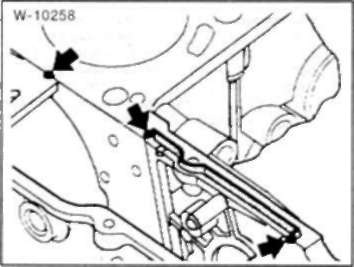

• Проверьте правильность посадки направляющих втулок (указаны стрелками).

• Проверьте, не покороблены ли при вал очные плоскости головки и блока цилиндров, прикладывая стальную линейку в продольном и поперечном направлениях Внимание: головка цилиндров обработке не подлежит. Если неплоскостность превышает допустимый предел, замените головку новой.

• Проверьте, нет ли трещин в головке цилиндров или царапин на ее привалочной плоскости.

• Тщательно очистите отверстия для болтов головки цилиндров от масла и посторонних частиц. При отсутствии сжатого воздуха можно счистить отверстия тряпкой, намотанной на отвертку.

Внимание: если в отверстиях останется масло, болты, затянутые правильным моментом, не бу дут прижимать головку цилиндров с необходимым усилием Кроме того, возможно появление трещин в блоке цилиндров.

• Прокладка головки цилиндров обязательно должна быть заменена новой.

1.12.6 Двигатель М51 (модели 525td/tds) БМВ 5 (E34)

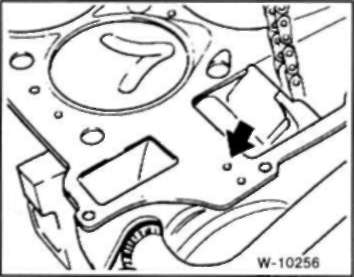

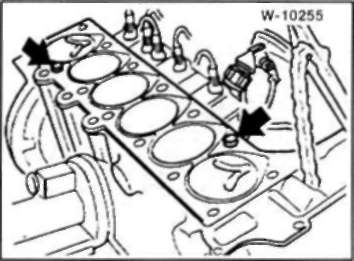

• Наложите новую прокладку головки цилиндров так. чтобы она не перекрывала отверстия Герметик не применяется. Обратите внимание, что новая прокладка должна иметь ту же толщину (такое же количество маркировочных отверстий), что и снятая.

1.12.6 Двигатель М51 (модели 525td/tds) БМВ 5 (E34)

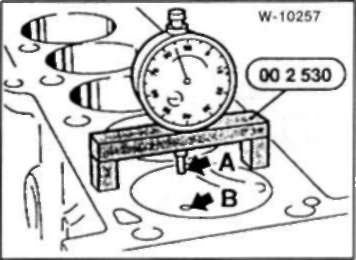

• Если неясно, какую прокладку устанавливать (например, после ремонта блока цилиндров), измерьте величину выступания поршней с помощью индикатора часового типа. Толщина прокладки определяется по максимальной из величин, полученных для шести поршней. Для измерения установите индикатор в точке А, после чего, слегка поворачивая коленчатый вал в обе стороны, определите самое высокое положение поршня. Повторите измерение в точке В. величина выступания поршня определяется как среднее значение результатов измерения в точках А и В. Повторите измерения для каждого из шести поршней.

• По результатам шести измерений необходимо определить среднее значение. Для этого сложите все шесть величин и разделите сумму на шесть. Если результат меньше 0,76 мм. устанавливайте прокладку с 2 отверстиями, если он превышает 0,76 мм — с 3 отверстиями

Внимание: если поршень хотя бы одного цилиндра выступает более, чем на 0,81 мм. долж на устанавливаться прокладка с 3 отверстиями.

1.12.6 Двигатель М51 (модели 525td/tds) БМВ 5 (E34)

• Установите головку цилиндров.

Внимание: после снятия головки цилиндров коленчатый и распределительный валы не должны поворачиваться, иначе при установке открытые клапаны будут упираться в поршни. Если валы все же поворачивались, их необходимо снова установить в правильное положение, как описано в подразделе "Снятие". Метка на приводной звездочке топливного насоса высокого давления (указана стрелкой) должна быть обращена вверх. • Вставьте новые болты головки цилиндров, слегка смазанные моторным маслом, и затяните их усилием пальцев. При установке должны обязательно применяться новые болты.

Внимание: при затяжке болтов крепления головки цилиндров необходимо строго выдержи вать момент затяжки и соблюдать все указания. Перед началом работы проверьте точность динамометрического ключа. Вам также потребуется угломер, например HAZET 6690. Если его нет в распоряжении, можно приставить транспортир к рукоятке надетого на болт ключа и мелом отметить нужный угол, после чего повернуть ключ до отметки.

1.12.6 Двигатель М51 (модели 525td/tds) БМВ 5 (E34)

• Болты головки цилиндров затягиваются в 6 этапов. На каждом этапе затяжка должна производиться в последовательности 1-14, указанной на рисунке.

1 этап: затяните болты моментом 80 Н-м, используя динамометрический ключ.

2 этап: доверните болты жестким ключом на 180/' (1/2 оборота) и снова ослабьте.

3 этап: затяните болты моментом 50 Н-м, используя динамометрический ключ.

4 этап: доверните болты жестким ключом на 90°

5 этап: доверните болты жестким ключом на 90° После окончательной сборки и прогрева двигателя в течение 25 минут на холостом ходу:

6 этап: доверните болты жестким ключом на 90°

1.12.6 Двигатель М51 (модели 525td/tds) БМВ 5 (E34)

• Замените прокладку на опоре топливного насоса высокого давления. Нанесите на установочные поверхности крышки цепного привода герме тик типа "3 Bond 1209".

• Установите крышку цепного привода и затяните крепежные болты моментом 10 Нм.

• Затяните болт рядом с форсункой и присоедините шланг для слива масла (см. рис. W-10254 в подразделе "Снятие").

• Заверните опорные пальцы башмака натяжителя и направляющей цепи, установив новые уплотнитель-ные кольца.

• Установите на распределительный вал звездочку вместе с надетой на нее цепью. Болт пока не затягивайте. Внимание: соприкасающиеся поверхности должны быть чистыми и обезжиренными.

• Удалите стержень, фиксирующий натяжитель, цепь при этом должна натянуться. Вверните заглушку в отверстие для фиксирующего стержня в головке цилиндров.

1.12.6 Двигатель М51 (модели 525td/tds) БМВ 5 (E34)

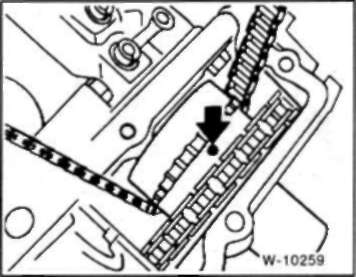

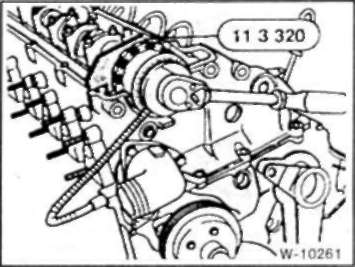

• Если блокировка распределительного вала осуществляется специальным приспособлением BMW, учтите, что оно предназначено для регулировки цепей с пробегом не более 20 000 км. Если цепь эксплуатируется дольше, со стороны впускных клапанов следует подложить прокладку (щуп) толщиной А=4,61 мм. Если приспособление не используется, поверните распределительный вал на 2 влево и удерживайте в этом положении за шестигранник 27 мм.

1.12.6 Двигатель М51 (модели 525td/tds) БМВ 5 (E34)

• В этом положении распределительного вала затяните болт крепления звездочки в два этапа.

1 этап: затяните болт моментом 20 Н-м, используя динамометрический ключ.

2 этап: доверните болт на 35° жестким ключом.

1.12.6 Двигатель М51 (модели 525td/tds) БМВ 5 (E34)Внимание: удалите стержень блокирующий ко ленчатый вал, и приспособление, блокирующее распределительный вал Проверните двигатель вручную и проверьте правильность установки фаз газораспределения.

1.12.6 Двигатель М51 (модели 525td/tds) БМВ 5 (E34)

• Установите вакуумный насос, используя новое уплотните льное кольцо. Поводок должен при этом войти в зацепление с пазом в звездочке распределительного вала.

Внимание: болт с torx-головкой. крепящий звездочку распределительного вала, имеет отверстие для смазки вакуумного насоса. Очистите отверстие от загрязнений

• Затяните два крепежных болта вакуумного насоса моментом 20 Н-м. Внутренний болт необходимо заменить новым или покрыть жидким герметиком, т.к. его резьба должна быть уплотнена.

• Установите демпфер и кронштейн на то жителя клинового ремня и затяните крепежные болты.

• Установите клиновой ремень (см. стр. 53).

• Проверьте прокладку крышки головки цилиндров и замените при необходимости.

1.12.6 Двигатель М51 (модели 525td/tds) БМВ 5 (E34)

• Установите крышку головки цилиндров и затяните крепежные болты от внутренних к наружным в перекрестном порядке моментом 15 Н-м. При этом обратите внимание на правильность положения прокладки в пазах головки цилиндров в указанном месте.

• Присоединимте приемную трубу к турбокомпрессору, используя новую прокладку и новые самостопорящиеся гайки. Предварительно покройте болты медной высокотемпературной пастой Болты затягивайте в два прохода, сначала моментом 30 Н-м, затем моментом 50 Н-м. Если установлены прижимные пружины, затяните гайки до длины пружин 27 мм.

• Приверните провода массы свечей накаливания и присоедините разъемы. Разъемы должны защелкнуться.

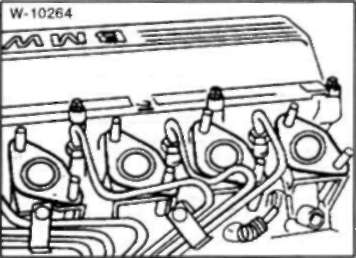

• Присоедините топливопроводы к форсункам, не перегибая их. Накидные гайки затяните моментом 20 Н-м специальным ключом.

1.12.6 Двигатель М51 (модели 525td/tds) БМВ 5 (E34)

• Замените прокладку впускного коллектора. Установите впускной коллектор, затянув крепежные болты в перекрестном порядке моментом 25 Н-м.

• Установите кронштейны впускного коллектора и заверните крепежные болты.

• Закрепите шланги в держателях впускного коллектора (см. подраздел "Снятие*).

• Присоедините электрические провода.

• Присоедините провод массы к аккумуляторной батарее.

• Заполните систему охлаждения (см. стр. 266).

• Проверьте уровень масла в картере двигателя и при необходимости доведите до нормального. Если прокладка головки цилиндров была повреждена, рекомендуется полностью заменить масло и масляный фильтр, т.к. в масло могла попасть охлаждающая жидкость.

Внимание: прогрейте двигатель в течение 25 минут на холостом ходу, снимите крышку голов-ки цилиндров и доверните болты головки цилиндров жестким ключом, как было указано выше.

• Установите крышку головки цилиндров и затяните крепежные болты от внутренних к наружным в перекрестном порядке моментом 15 Н*м.
