Снятие, установка и проверка масляного насоса
Снятие
Модели 520i, 523i, 528i (двигатель М52)
предварительно снять поддон картера. Масляный насос можно не снимать.
|
| 1. Снимите поддон картера, обратитесь
к Разделу Снятие и установка поддона картера. |

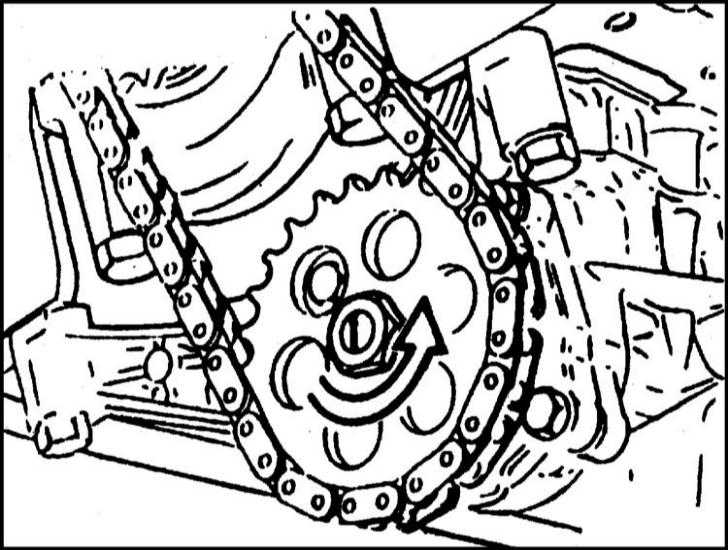

2. Отверните гайку и снимите звездочку
привода масляного насоса. При этом ослабьте натяжитель цепи. Обратитесь
к сопроводительной иллюстрации.
|
 |

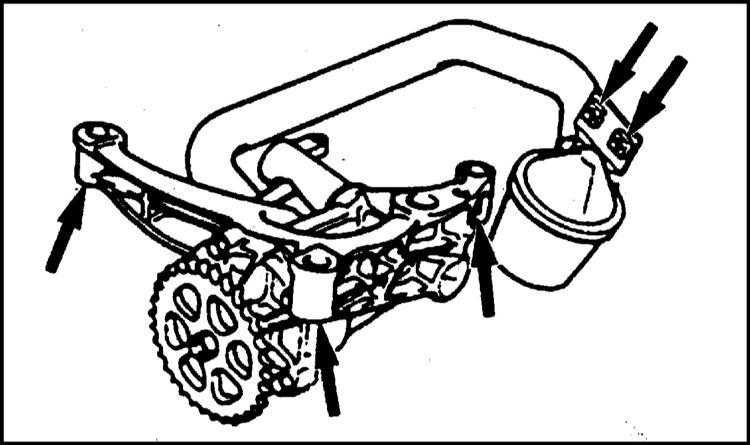

3. Отверните болты крепления (стрелки на сопроводительной
иллюстрации) масляного насоса и снимите его. Обратите внимание на
две установочные втулки, необходимые для правильной установки. |
 |
4. Снимите поддон картера вниз. |
|
Проверка
|

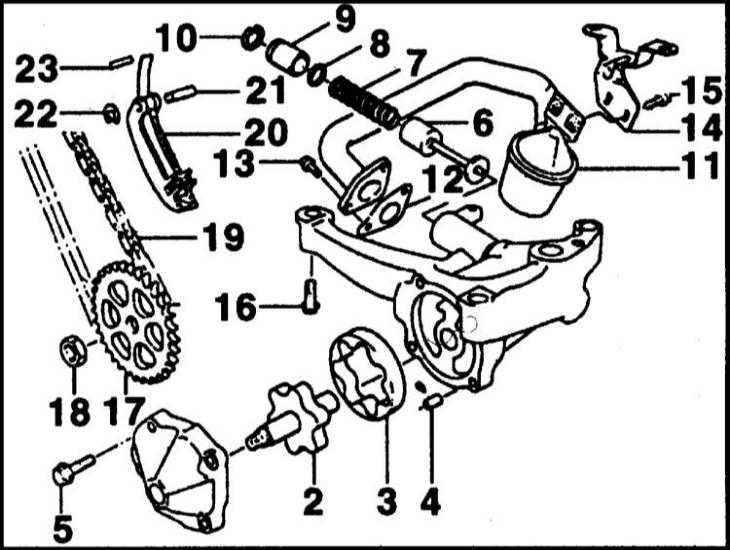

1. При необходимости разберите масляный
насос и очистите его в следующем порядке: Отсоедините всасывающий
патрубок, отвернув болты (13), отверните болты крепления корпуса
насоса (5). Не потеряйте установочные втулки (4). Обратитесь к сопроводительной
иллюстрации.
2. Проверьте роторы (2) и (3) на износ и наличие задиров, при необходимости
замените их. Измерьте радиальный зазор между наружным ротором и
корпусом; осевой зазор внутреннего ротора. Данные приведены в Спецификациях.
3. Снимите стопорное кольцо (10) и снимите редукционный клапан,
обратитесь к сопроводительной иллюстрации. Измерьте длину ненагруженной
пружины, при необходимости замените ее. Требуемое значение приведено
в Спецификациях.
заменяется на новое. Осторожно вставьте редукционный клапан,
вставьте стопорное кольцо.
|
 |
4. Закрепите всасывающий патрубок. Выступ
на уплотнении должен смотреть в сторону всасывающей коробки.
5. Все детали смажьте двигательным маслом. Слегка моментом 10
Нм закрепите крышку масляного насоса. |
|
Установка
|
1. Вставьте масляный насос, болты крепления затяните
моментом 20 Нм. Для центрирования корпуса масляного
насоса имеются две установочные втулки. Установите звездочку с надетой
цепью и затяните гайку (левая резьба) моментом 25 Нм.
Установите натяжитель, если он снимался.
2. Закрепите поддон картера, обратитесь к Разделу Снятие
и установка поддона картера.
|
|
