БМВ 5 (E39). Снятие, установка и натяжение клинового ремня



BMW 5 (E39). Снятие, установка и натяжение клинового ремня

Снятие, установка и натяжение клинового ремня

Привод насоса охлаждающей жидкости с вязкостной муфтой и генератора осуществляется от коленчатого вала через широкий клиновой ремень. При наличии кондиционера его компрессор приводится в движение от дополнительного клинового ремня. Ремни находятся друг за другом. Для снятия дальнего ремня необходимо снять предыдущий.

Клиновой ремень следует заменить при:
   a) Ломкости ремня и образовании трещин.
   b) Появлении шума (например, вследствие замасливания).
   c) Повреждениях типа: поперечных трещин в каркасе, обрывах каркаса, отложениях в виде грязи и мелких камней между элементами каркаса,
разлохмачивании или боковом износе резинового каркаса, обратитесь к Разделу Проверка состояния приводных ремней.

необходимо сохранить направление его вращения. Перед снятием ремня направление вращения необходимо отметить мелом.

Замена клинового ремня компрессора кондиционера

Все модели

Компрессор охлаждения приводится в движение широким клиновым ремнем, натяжение которого осуществляется автоматически.

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Поднимите и установите автомобиль на подставки. Отверните болты крепления и снимите нижнюю облицовку двигательного отсека, обратитесь к Разделу Снятие и установка нижнего щитка двигательного отсека.

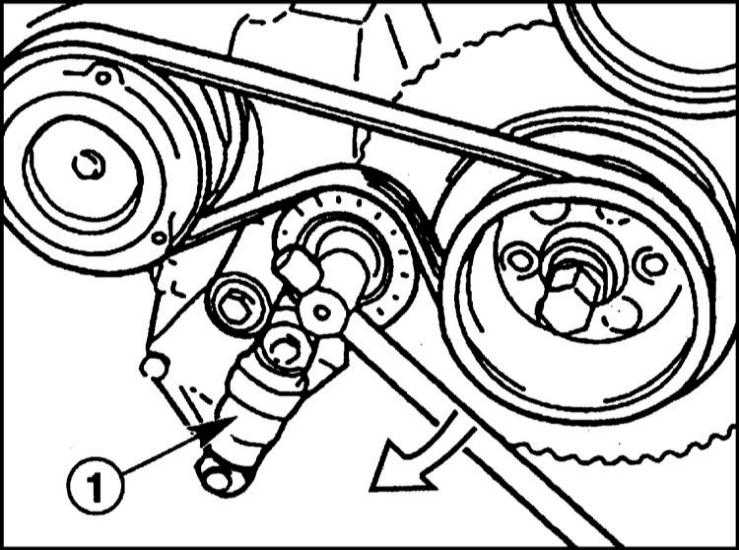

2. Установите на болт натяжного ролика ключ с внутренним шестигранником. Медленным вращением по часовой стрелке гидравлический натяжной элемент (1) сжимается. Снимите клиновой ремень. Обратитесь к сопроводительной иллюстрации.

4.1.10 Снятие, установка и натяжение клинового ремня БМВ 5 (E39)

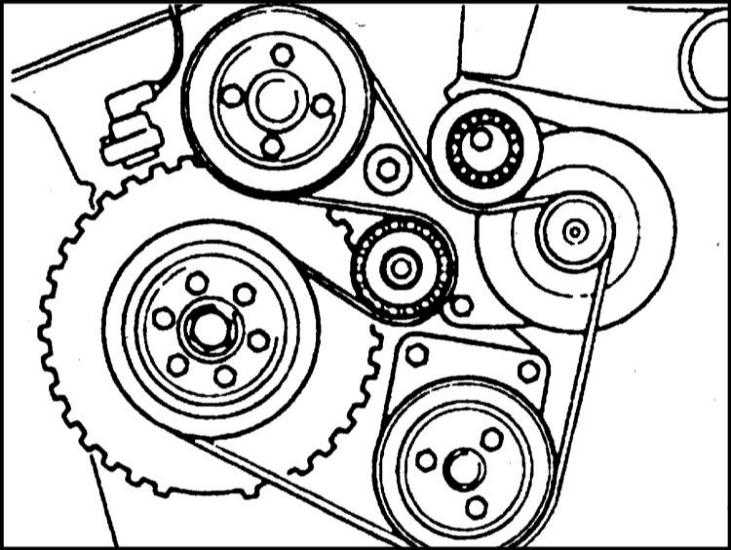

3. Наденьте новый ремень согласно схеме прокладки. При этом натяжной ролик как при снятии поверните полностью направо. Следите за правильностью укладки ремня.
4 Разгрузите натяжной ролик, отпустив ключ с внутренним шестигранником. Сила натяжения ремня натяжным роликом не регулируется.
5 Установите нижнюю облицовку двигательного отсека. Опустите автомобиль на колеса.

Замена клинового ремня

Модели 520i/523i/528i

Клиновой ремень приводит в движение генератор, насос охлаждающей жидкости и насос гидроусилителя руля.

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите муфту вентилятора с вентилятором, обратитесь к Разделу Снятие и установка вентилятора и муфты вентилятора.

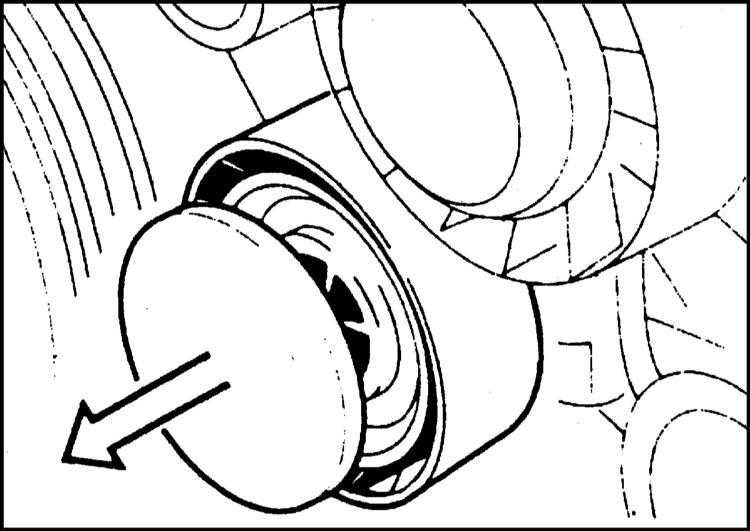

2. Снимите крышку с натяжного ролика. Обратитесь к сопроводительной иллюстрации.

4.1.10 Снятие, установка и натяжение клинового ремня БМВ 5 (E39)

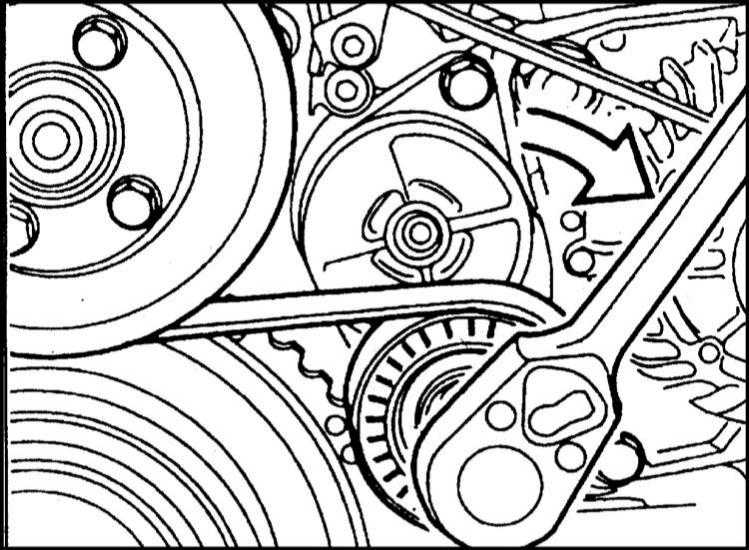

3. Вставьте ключ с внутренним шестигранником в болт на натяжном ролике. Медленно поворачивая по часовой стрелке, сожмите гидравлический натяжитель. Снимите клиновой ремень.

4.1.10 Снятие, установка и натяжение клинового ремня БМВ 5 (E39)

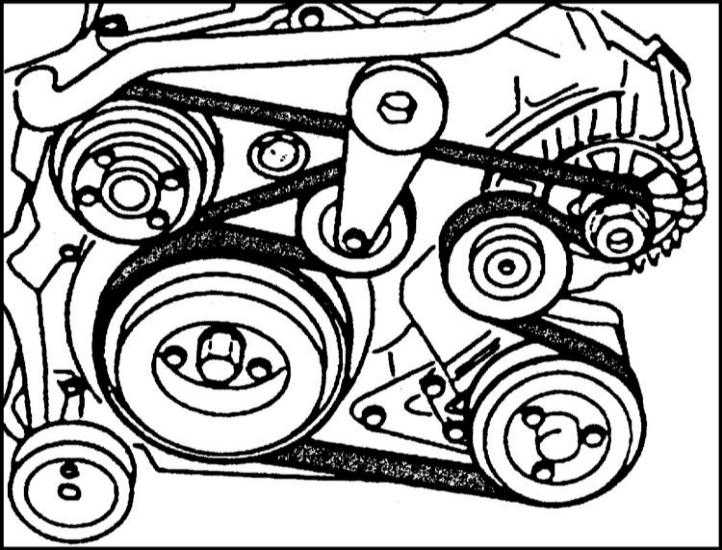

4. Наденьте новый ремень согласно схеме прокладки. При этом натяжной ролик как при снятии поверните полностью направо. Следите за правильностью укладки ремня

4.1.10 Снятие, установка и натяжение клинового ремня БМВ 5 (E39)

5. Разгрузите натяжной ролик, отпустив ключ с внутренним шестигранником. Сила натяжения ремня натяжным роликом не регулируется.
11 Установите муфту вентилятора с вентилятором, обратитесь к Разделу Снятие и установка вентилятора и муфты вентилятора.

Модель 520tds

Дизельный двигатель автомобиля модели 525tds имеет широкий клиновой ремень, приводящий в движение генератор, насос охлаждающей жидкости и насос гидроусилителя руля.

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите муфту вентилятора с вентилятором, обратитесь к Разделу Снятие и установка вентилятора и муфты вентилятора.

4.1.10 Снятие, установка и натяжение клинового ремня БМВ 5 (E39)

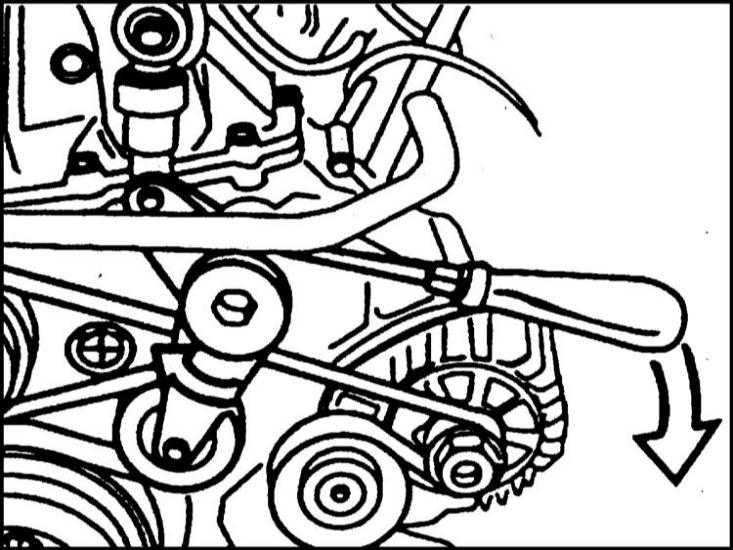

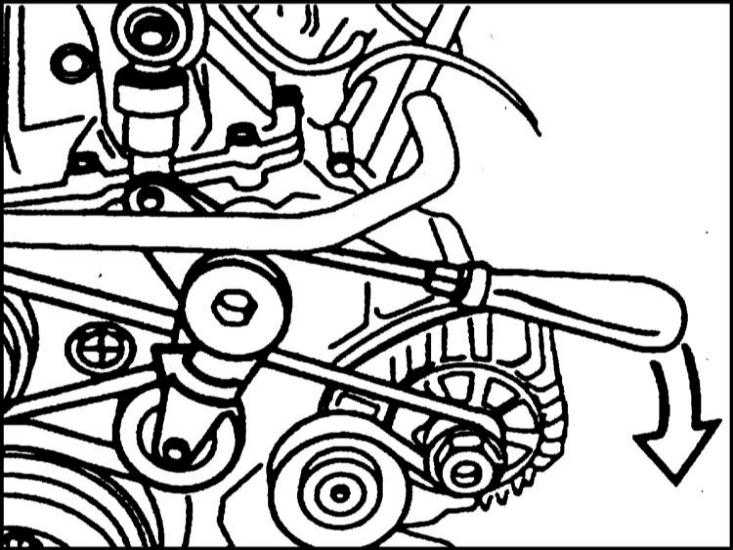

2. Установите достаточно прочную отвертку или какой-либо рычаг на натяжном элементе. Нажмите на рычаг, сжав натяжитель ремня и снимите ремень. Обратитесь к сопроводительной иллюстрации.

3. Наденьте новый ремень согласно схеме прокладки. При этом натяжной ролик, как при снятии, поверните полностью направо. Следите за правильностью укладки ремня.

4.1.10 Снятие, установка и натяжение клинового ремня БМВ 5 (E39)

4. Разгрузите натяжной ролик, отпустив ключ с внутренним шестигранником. Сила натяжения ремня натяжным роликом не регулируется.
5. Установите вентилятор с вязкостной муфтой, обратитесь к Разделу Снятие и установка вентилятора и муфты вентилятора.
