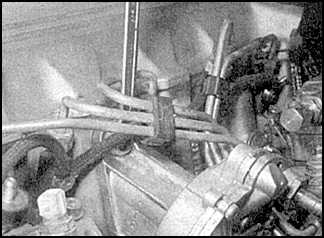

1.Вакуумный
насос установлен на левой стороне в задней части
блока цилиндров.
2.Отсоедините
вакуумный шланг от насоса.
3.Окрутите
крепежный болт и снимите крепежный зажим насоса.
4.Снимите
насос с блока цилиндров и снимите уплотнительное
кольцо.
Установка
ПОРЯДОК ВЫПОЛНЕНИЯ
Установка проводится в обратном порядке снятия.

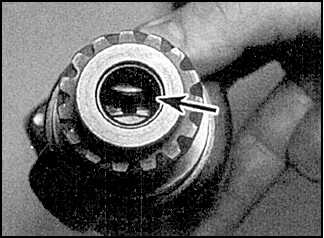

Проверьте, чтобы при установке паз на ведомой
шестерне насоса (стрелка) был правильно совмещен
с ведущей шестерней.
5-ЦИЛИНДРОВЫЕ ДВИГАТЕЛИ
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ

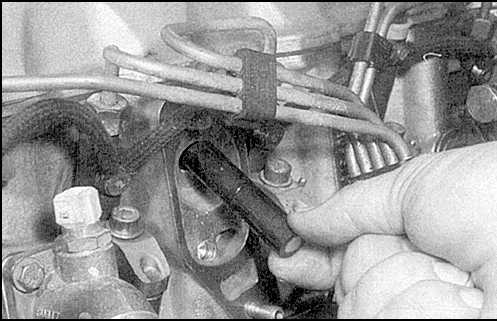

1.Вакуумный
насос установлен на левой стороне головки блока
цилиндров.
2.Отсоедините
вакуумный шланг от насоса.
3.Открутите
крепежные гайки.

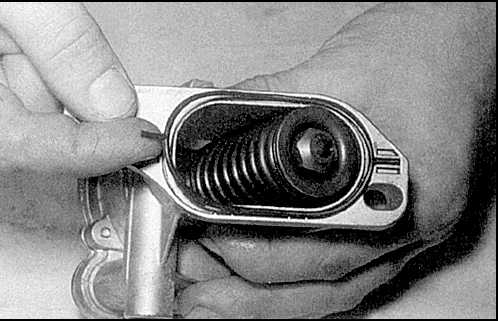

4.Снимите
насос и толкатель.
5.Снимите
уплотнительное кольцо.
Установка
Установка проводится в обратном порядке снятия.
Проверка и ремонт
ПОРЯДОК ВЫПОЛНЕНИЯ
1.При
помощи вакуумного манометра проверьте, чтобы
разрежение, создаваемое насосом, составляло
минимум 500 мм ртутного столба.
