1. Отсоедините
провод минусовой клеммы аккумулятора. |
2. Поднимите
и закрепите переднюю часть автомобиля. Снимите
верхнюю крышку двигателя. |
3. Отвинтите
выпускную тубу от выпускного коллектора. |
4. Отсоедините
выпускной коллектор от головки цилиндров. |
5. Слейте
охлаждающую жидкость. |
6. Отсоедините
верхний шланг от трубки охлаждающей жидкости. |
7. Отсоедините
провода от воздушного клапана впускного
коллектора, расположенного за генератором. |
8. Отсоедините
провод от датчика температуры воздуха,
расположенного под воздушным клапаном. |
9. Отсоедините
шланг расширительного бачка от трубки
охлаждающей жидкости в верхней части двигателя. |
10. Отсоедините
воздухозаборный патрубок от воздушного фильтра. |
11. Отсоедините
провода от инжекторов. |
|
12.Отсоедините
провод от датчика Холла в передней левой части
головки. |
13. Отсоедините
провод от клапана автоматической регулировки
распределительного вала, расположенного в задней
части головки. |
14. Отсоедините
проводку от катушки зажигания. |
15. Отсоедините
провода от свечей зажигания и снимите катушку. |
16. Отсоедините
провод от температурного датчика в задней части
головки. |
17. Снимите
верхнюю часть задней крышки
газораспределительного ремня. |
18. Отсоедините
от переключателя положения дросселя. |
19. Отсоедините
жгут проводов от зажимов. |
20. Отсоедините
шланги подачи и возврата топлива от топливной
магистрали. |
21. Отсоедините
тросик акселератора от рычага дросселя. |
22. Отсоедините
воздушные шланги кондиционера и шланг сервоблока
тормозов. |
23. Отвинтите
кронштейн впускного коллектора. |
24. Отсоедините
шланги радиатора обогревателя. |
25. Снимите
заднюю трубку охлаждающей жидкости. |
26. Снимите
дополнительный приводной ремень. |
27. Вывинтите
болты впускного коллектора. |
28. Отсоедините
впускной коллектор от головки. |
29. Отсоедините
провод от кислородного датчика. |
30. Снимите
верхнюю крышку газораспределительного ремня. |
31.Снимите
газораспределительный ремень. |

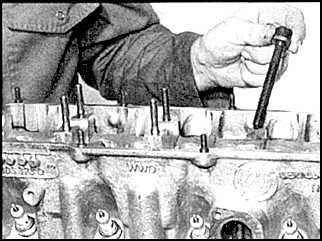

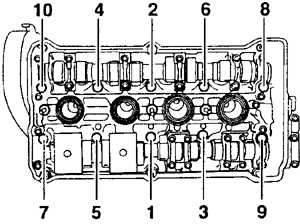

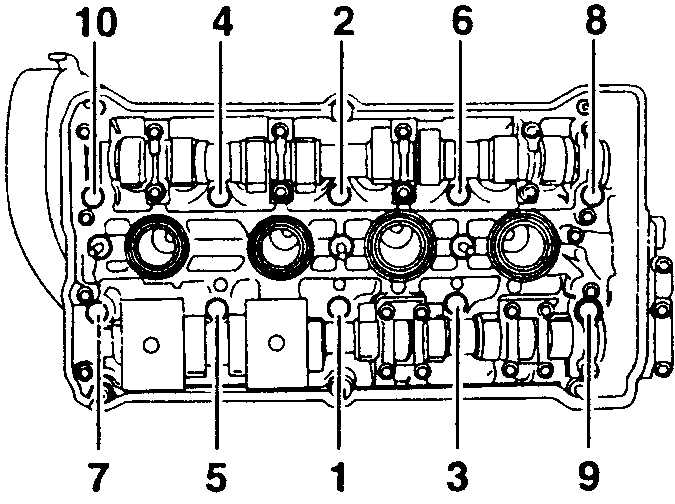

32. Вывинтите
болты головки в последовательности обратной
последовательности затягивания (см. рис. Последовательность
затягивания болтов (ADR)). |

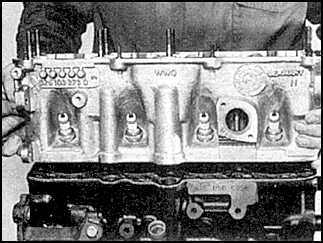

33. Снимите
головку. |
