Ауди А6. Натяжитель газораспределительного ремня, звездочки двигателя
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ
1.Снимите
газораспределительный ремень.
НАТЯЖИТЕЛЬ
ПОРЯДОК ВЫПОЛНЕНИЯ

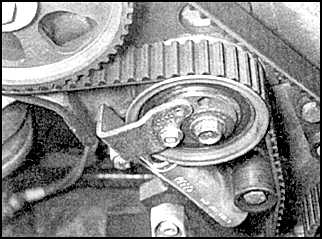

2.Поверните
шкив натяжителя против часовой стрелки и
вставьте штырь в отверстие, расположенное в его
верхней части. Вывинтите болт из ступицы.
Вывинтите крепежные болты натяжителя.
3.В
двигателях AAE, ABK, AAD вывинтите болт и
отсоедините натяжитель от передней части
двигателя, скрутите гайку и отсоедините шкив
натяжителя.
4.В
двигателях АСЕ вывинтите гайку и отсоедините
ступицу в передней части двигателя.
ЗВЕЗДОЧКА РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА
ПОРЯДОК ВЫПОЛНЕНИЯ

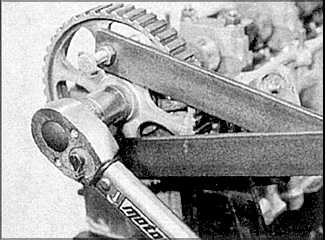

5.Застопорите
звездочку и вывинтите болт.

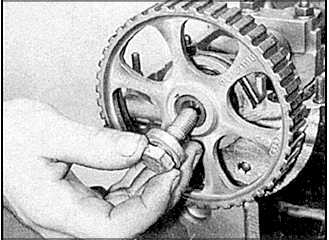

6.Достаньте
болт.
7.Достаньте
сегментную шпонку.
ЗВЕЗДОЧКА ПРОМЕЖУТОЧНОГО ВАЛА
ПОРЯДОК ВЫПОЛНЕНИЯ
8.Вывинтите
болт звездочки и снимите ее.
ЗВЕЗДОЧКА КОЛЕНЧАТОГО ВАЛА
ПОРЯДОК ВЫПОЛНЕНИЯ

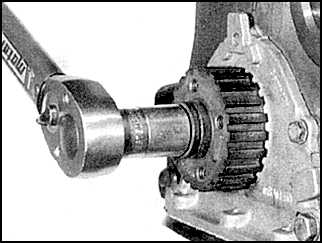

9.Вывинтите
болт звездочки, предварительно застопорив вал, и
снимите звездочку.
Проверка
ПОРЯДОК ВЫПОЛНЕНИЯ
1.Почистите
звездочки и проверьте их на наличие износа и
повреждений.
2.Проверьте
натяжитель на наличие износа и повреждений.
Установка
ЗВЕЗДОЧКА КОЛЕНЧАТОГО ВАЛА
ПОРЯДОК ВЫПОЛНЕНИЯ
1.Наденьте
звездочку на вал и затяните болт.
2.Установите
газораспределительный ремень.
ЗВЕЗДОЧКА ПРОМЕЖУТОЧНОГО ВАЛА
ПОРЯДОК ВЫПОЛНЕНИЯ
3.Вставьте
шпонку в вал, наденьте звездочку и затяните
болт.
4.Наденьте
на звездочку ремень.
ЗВЕЗДОЧКА РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА
ПОРЯДОК ВЫПОЛНЕНИЯ
5.Вставьте
шпонку, наденьте звездочку, шайбу и затяните
болт.
