Ауди А3. Снятие и установка активаторов единого замка
СНЯТИЕ
ПОРЯДОК ВЫПОЛНЕНИЯ |
|
1. Снимите
балку, обратитесь к подразделу Снятие
и установка передней двери и держателя
регулировочных элементов и
к иллюстрации. |
2. Снимите
крышку замка двери, обратитесь к подразделу Снятие
и установка ручки передней двери и цилиндра
замка. |
3. Отсоедините
приводные и стопорные тяги, обратитесь к
подразделу Снятие
и установка ручки передней двери и цилиндра
замка. |

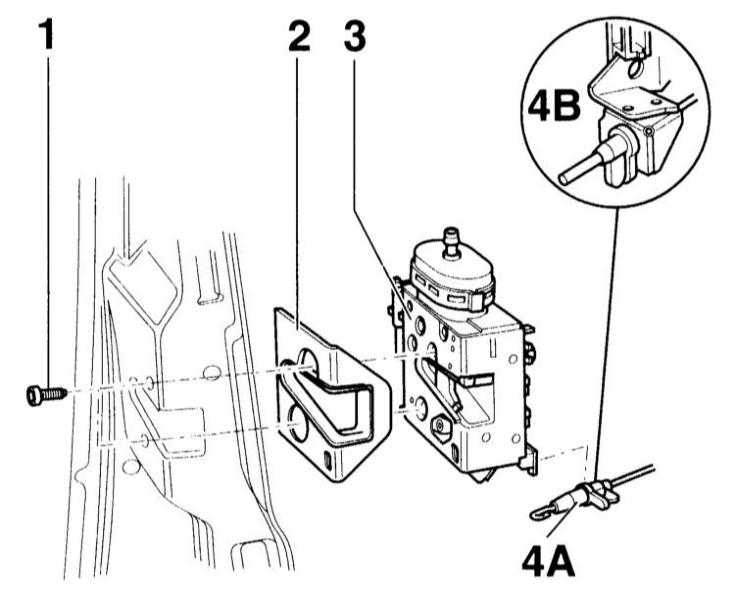

4. Отсоедините
вакуумный шланг единого замка. |
5. Отсоедините
трос (4А). |
6. Выверните
винты –1–. |
7. Выньте
замок двери –3– с подкладкой –2–. |
|
УСТАНОВКА
ПОРЯДОК ВЫПОЛНЕНИЯ |
1. Установите
на место замок –3– с подкладкой –2–. Затяните
винты –1– моментом 10 Н•м. |
2. Соедините
трос. Фрагмент (4В) показывает присоединенный
трос. |
3. Соедините
стопорные и приводные тяги, а также крышку замка
двери, обратитесь к подразделу Снятие
и установка ручки передней двери и цилиндра
замка. |
4. Установите
балку, обратитесь к подразделу Снятие
и установка передней двери и держателя
регулировочных элементов. |
|
Активатор двери задка
СНЯТИЕ
ПОРЯДОК ВЫПОЛНЕНИЯ |
1. Снимите
облицовку двери задка, обратитесь к подразделу Снятие
и установка облицовки двери задка. |
|

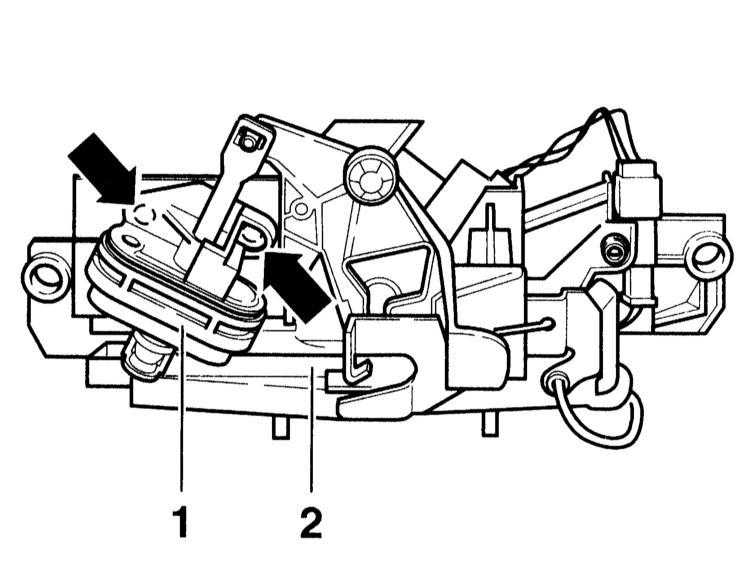

2. Выдавите
штифты (стрелки) и выньте приводной элемент –1–
из замка двери задка. При необходимости
воспользуйтесь для этого отверткой. |
|
УСТАНОВКА
ПОРЯДОК ВЫПОЛНЕНИЯ |
Установка выполняется в последовательности,
обратной снятию. |
|
Активатор крышки лючка топливного бака
СНЯТИЕ
ПОРЯДОК ВЫПОЛНЕНИЯ |
1. Снимите
задний фонарь, обратитесь к подразделу Снятие
и установка заднего фонаря. |
|
2. Расстыкуйте
разъем, обратитесь к подразделу Единый
замок - общие сведения и вакуумные шланги. |

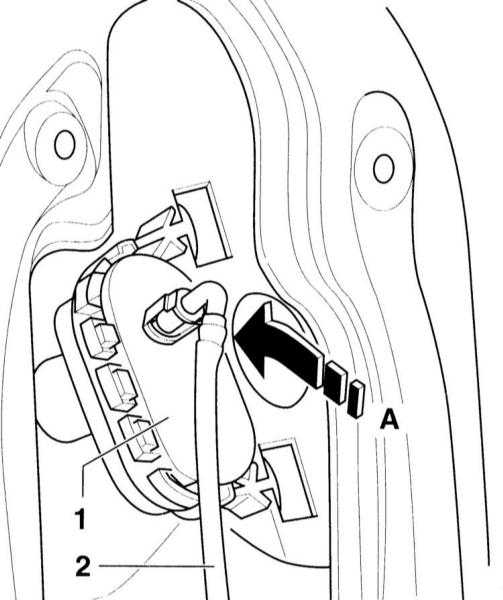

3. Через
окно (стрелка А) с обратной стороны освободите
блокировку приводного элемента –1– и выньте его. |
|
УСТАНОВКА
ПОРЯДОК ВЫПОЛНЕНИЯ |
1. Поставьте
на место приводной элемент и зафиксируйте его. |
2. Вставьте
угловой штекер в приводной элемент. |
|
