Ауди А3. Единый замок – общие сведения

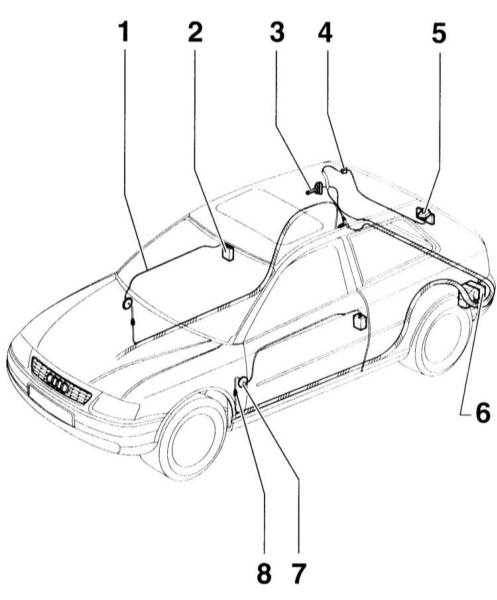

Проводка единого замка

1 – шланг напорный/вакуумный
2 – регулировочный элемент передней задней двери
3 – регулировочный элемент крышки бака
4 – втулка

5 – регулировочный элемент двери задка
6 – насос единого замка
7 – втулка
8 – разъем

Единый замок имеет вакуумный привод. После длительного бездействия автомобиля и после замены насоса он приводится в действие только в результате многократного включения.

Если система исправна, то блокировка всех замков вступает в действие через 2 с после включения. Если насос работает более 5 с, в системе имеется негерметичность.

При наличии негерметичности насос не должен работать более 50 с, после чего блок управления в насосе единого замка выключает насос.

Ремонт вакуумного шланга

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Вырежьте ножом поврежденный участок.
2. Отрежьте запасной шланг, например, Audi 533 862 225 необходимой длины и наденьте на оба конца вакуумной линии.

Расстыковка штекерного соединения стойки А

ПОРЯДОК ВЫПОЛНЕНИЯ

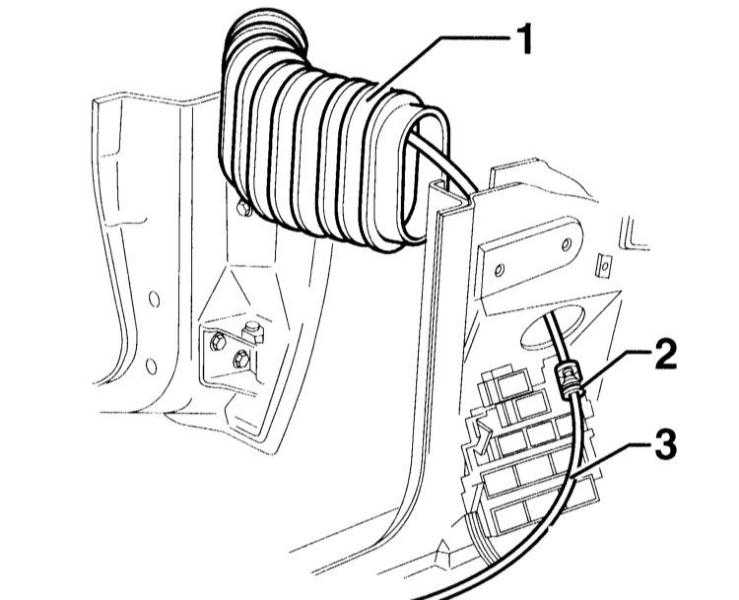

	1. Разъем –2– у стойки А доступно после снятия облицовки стойки А. 1 – кожух, 3 – вакуумный шланг к насосу единого замка.
ВНИМАНИЕ расстыковки штекерных соединений вакуумных шлангов единого замка и регулировочных элементов необходимо предварительно их разблокировать.

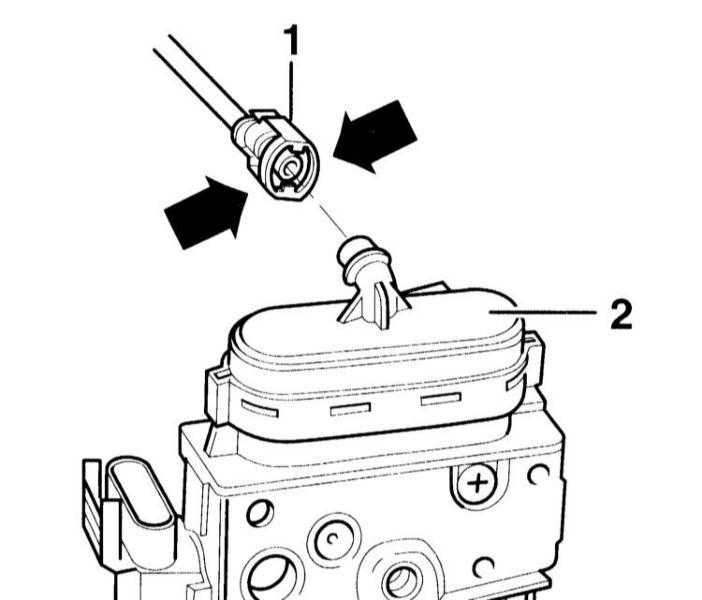

	2. Сожмите разъем –1– и рассоедините. 2 – регулировочный элемент замка двери.
3. Расстыкуйте разъем.

Прокладка вакуумных линий в двери

ПОРЯДОК ВЫПОЛНЕНИЯ

	1. Введите разъем –1– в стойку А и состыкуйте.

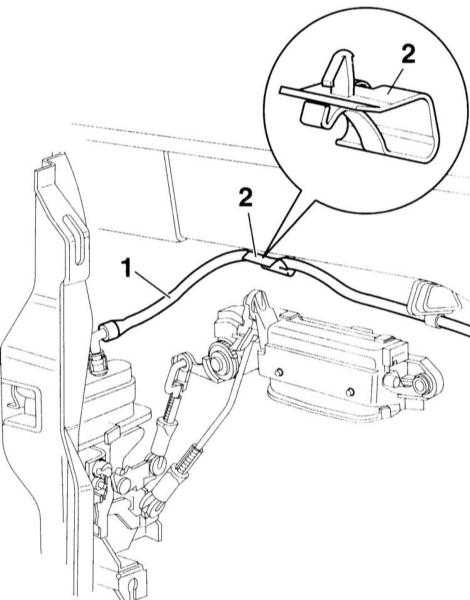

2. Зафиксируйте вакуумный шланг –2– в зажиме –3–. 4 – балка.

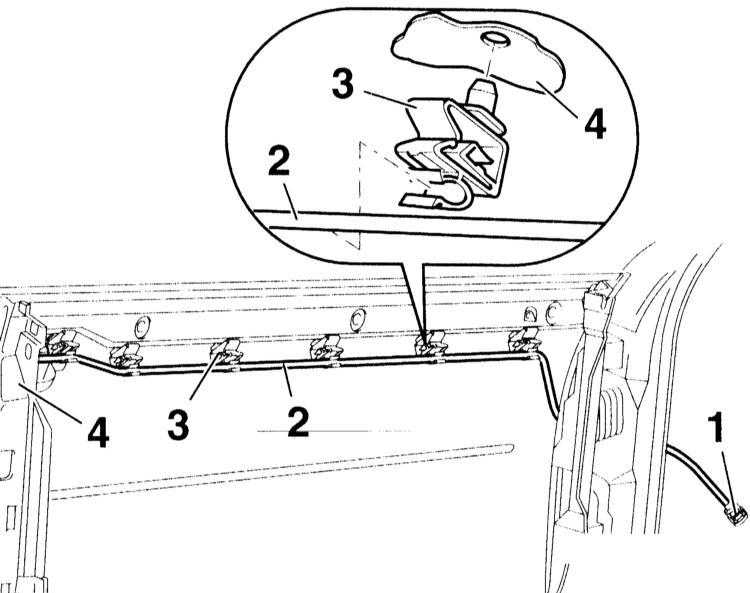

	3. Зафиксируйте вакуумный шланг –1– в зажиме –2–.
4. Зафиксируйте разъем в регулировочном элементе двери.
