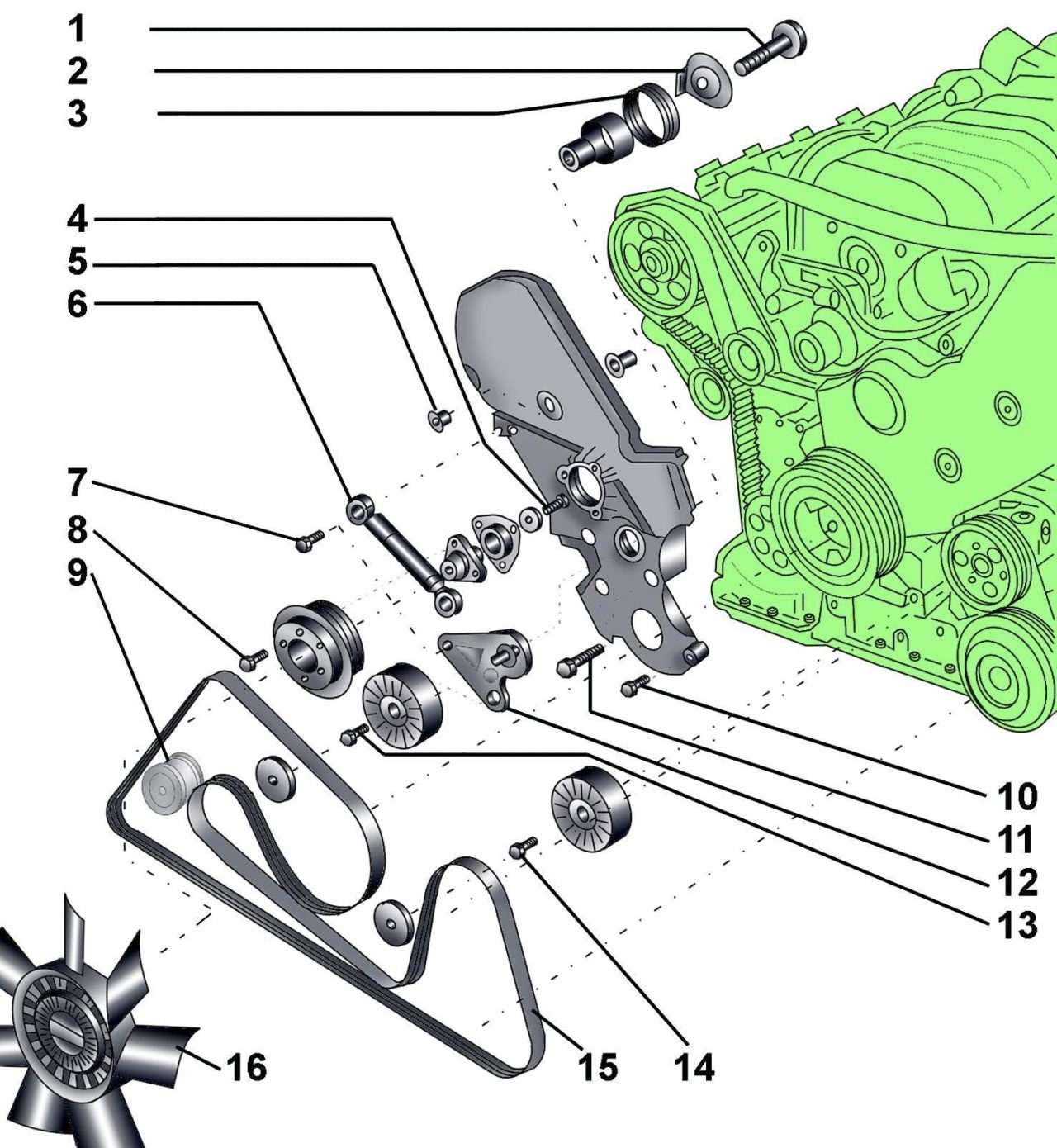

Рис. 3.2–16.
Агрегаты, приводимые в действие поликлиновым
ремнем: 1 – болт, 35 Н·м; 2 – фиксирующая
пластина; 3 – пружина; 4 – болт, 25 Н·м; 5 –
гайка с бортом, 10 Н·м; 6 – механизм натяжения
поликлинового ремня; 7 – болт, 25 Н·м; 8 – болт,
25 Н·м; 9 – генератор; 10 – болт, 25 Н·м; 11 –
болт, 45 Н·м; 12 – кронштейн; 13 – болт M8, 25
Н·м; 14 – болт M8, 25 Н·м; 15 – поликлиновой
ремень; 16 – вентилятор радиатора с вязкостной
муфтой
|
Поликлиновой ремень
(рис.
3.2–16)
осуществляет привод генератора, насоса усилителя рулевого
управления, вентилятора радиатора, компрессора кондиционера и
водяного насоса в зависимости от модификации двигателя.
Предупреждение
Мелом, маркером или
краской отметьте направление вращения поликлинового ремня. Если
при установке поликлиновой ремень будет вращаться в другую
сторону, это приведет к его разрушению.
